Magni tat-Tiswija tal-Kompjuter tas-Sistema tal-Ħidma mill-Ġdid BGA
1. CCD ottiku importat minn Panasonic.2. Relay elettriku magħmul minn OMRON.3. Awtomatikament issaldjar, desolder, pick up, ibdel u sistema ta 'allinjament sempliċi.4. It-tielet żona ta 'tisħin bla periklu li kienet iddisinjata biex tkun protetta b'malji ta' l-azzar
Deskrizzjoni

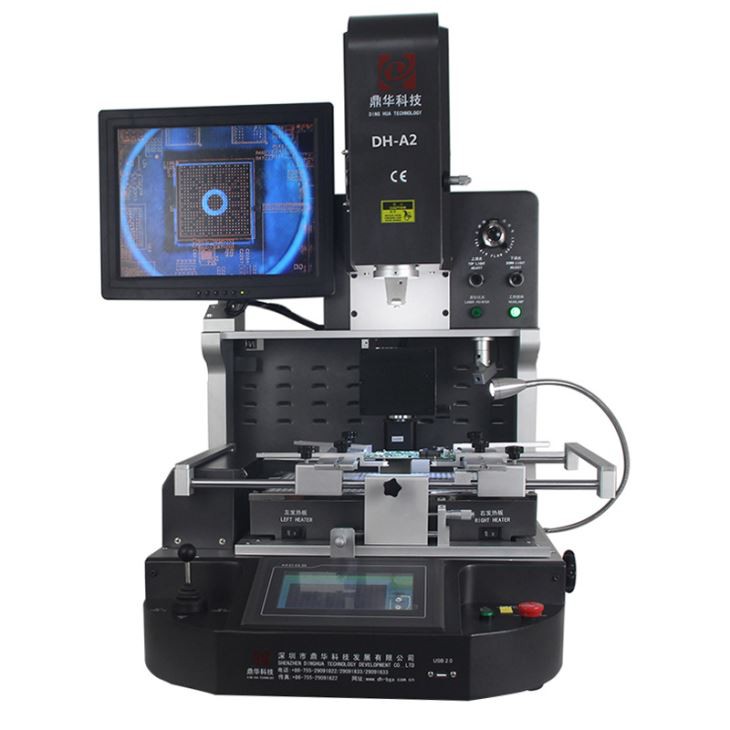

BGA sistema ta 'xogħol mill-ġdid magna tat-tiswija tal-kompjuter
DH-A2 jikkonsisti minn sistema ta 'viżjoni, sistema ta' tħaddim u sistema sigura, li tista 'timmassimizza l-funzjonijiet tagħha, tissimplifika wkoll
il-manutenzjoni tagħha, biex tagħmel esperjenza aħjar lill-utent aħħari.
1. Applikazzjoni TaBGA sistema ta 'xogħol mill-ġdid magna tat-tiswija tal-kompjuter
Biex issaldjar, reball, desolder tip differenti ta 'ċipep:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ċipep LED, eċċ.
2. Karatteristiċi tal-Prodott tal-magna tat-tiswija tal-kompjuter tas-sistema tal-ħidma mill-ġdid BGA
* Żmien tal-ħajja stabbli u twil (iddisinjat għal 15-il sena bl-użu)
* Jista 'jsewwi motherboards differenti b'rata għolja ta' suċċess
* Ikkontrolla b'mod strett it-temperatura tat-tisħin u t-tkessiħ
* Sistema ta 'allinjament ottiku: immuntar preċiż fi ħdan 0.01mm
* Faċli għall-operazzjoni. Kulħadd jista 'jitgħallem jużah fi 30 minuta. M'hemmx bżonn ta 'ħila speċjali.
3. Speċifikazzjoni tal-magna ta 'reballing BGA rework
| Provvista ta 'enerġija | 110 ~ 240V 50/60Hz |
| Rata ta 'enerġija | 5400W |
| Livell awtomatiku | istann, desolder, aqbad u ibdel, eċċ. |
| CCD ottiku | awtomatiku bi ċippa alimentatriċi |
| Kontroll tat-tħaddim | PLC (Mitsubishi) |
| spazjar taċ-ċippa | 0.15mm |
| Touchscreen | li jidhru kurvi, issettjar tal-ħin u tat-temperatura |
| Daqs tal-PCBA disponibbli | 22 * 22 ~ 400 * 420mm |
| daqs taċ-ċippa | 1 * 1 ~ 80 * 80mm |
| Piż | madwar 74kg |

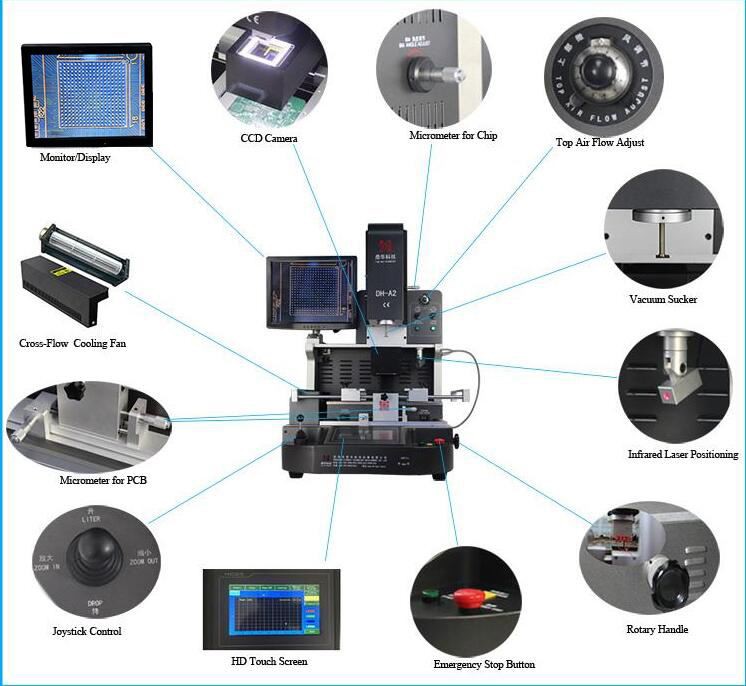

4. Dettalji tal-magna ta 'reballing BGA rework

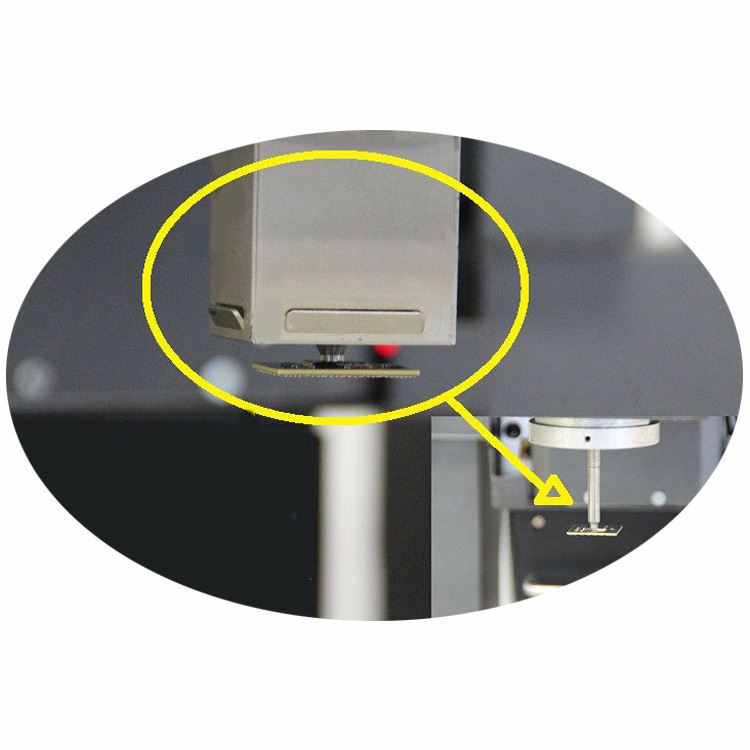

1. arja sħuna ta 'fuq u sucker vakwu installati flimkien, li huwa konvenjenti li jiġbor ċippa/komponent għalallinjament.

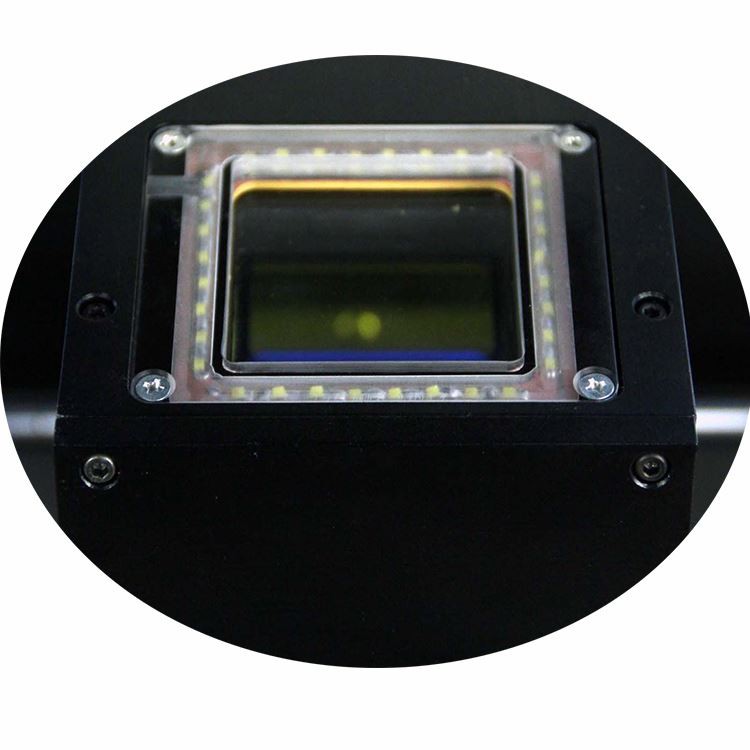

2. CCD ottiku b'viżjoni maqsuma għal dawk it-tikek fuq ċippa vs motherboard immaġini fuq skrin tal-monitor.
3. L-iskrin tal-wiri għal ċippa (BGA, IC, POP u SMT, eċċ.) vs it-tikek tal-motherboard imqabbla tagħha allinjatiqabel l-issaldjar.

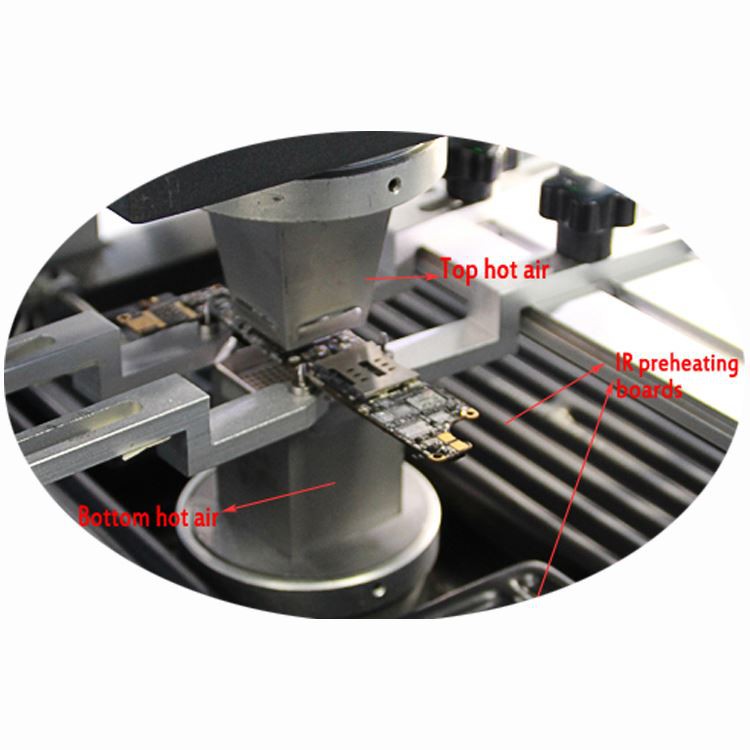

4. 3 żoni ta 'tisħin, arja sħuna ta' fuq, arja sħuna t'isfel u żoni ta 'preheating IR, li jistgħu jintużaw għal motherboard żgħar għal iPhone, ukoll, sa mainboards tal-kompjuter ann TV, eċċ.

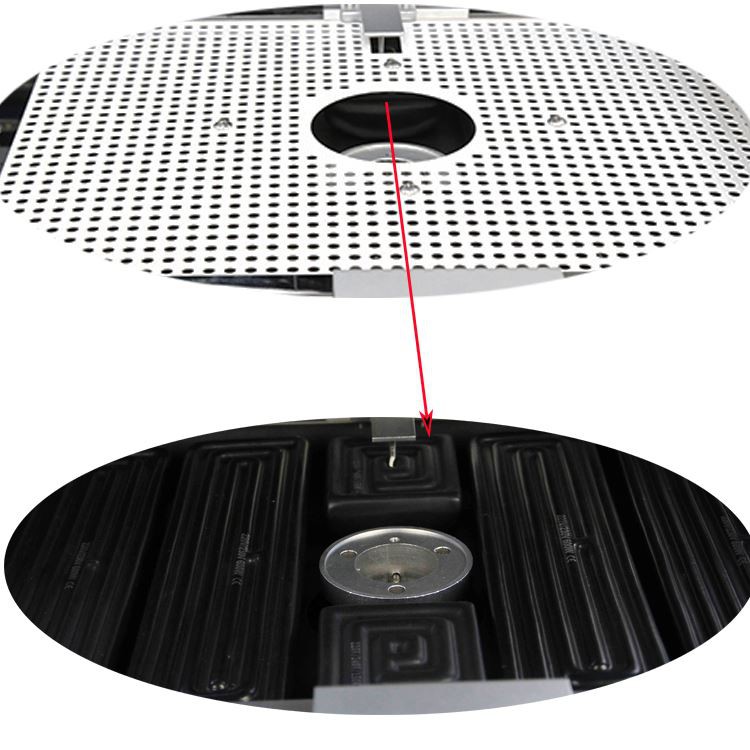

5. Żona ta 'preheating IR koperta minn xibka ta' l-azzar, li tagħmel l-elementi tat-tisħin b'mod uniformi u aktar sigur.
6. Interface ta 'tħaddim għall-issettjar tal-ħin u t-temperatura, il-profili tat-temperatura jistgħu jinħażnu daqs 50, 000 grupp.
5. Għaliex Agħżel tagħna Awtomatiku SMD SMT LED BGA Workstation?
6. Ċertifikat ta 'magna tat-tiswija tal-kompjuter tas-sistema ta' xogħol mill-ġdid BGA
Ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità, Dinghua għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.
7. Ippakkjar & Ġarr ta 'magna awtomatika ta' reballing ta 'xogħol mill-ġdid BGA
8. Ġarr għall-istazzjon tal-ħidma mill-ġdid tal-BGA
DHL, TNT, FEDEX, SF, trasport bil-baħar u linji speċjali oħra, eċċ. Jekk trid terminu ieħor tat-tbaħħir, jekk jogħġbok għidilna.
Aħna ser nappoġġjawk.
9. Termini tal-Ħlas
Trasferiment bankarju, Western Union, Credit Card.
Jekk jogħġbok għidilna jekk għandek bżonn appoġġ ieħor.
10. Gwida tat-tħaddim għall-istazzjon tal-ħidma mill-ġdid tal-BGA DH-A2
11. L-għarfien rilevanti għall-magna tat-tiswija BGA.
Allinjament ottiku - l-immaġni tal-priżma u d-dawl LED huma adottati permezz tal-modulu ottiku biex jaġġustaw id-distribuzzjoni tal-kamp tad-dawl sabiex l-immaġni ta 'ċippa żgħira tintwera fuq il-wiri biex jinkiseb allinjament ottiku u tiswija. Biex titkellem dwar l-allinjament mhux ottiku huwa li tallinja BGA mal-linja tal-iskrin tal-PCB u tipponta bl-għajn biex tinkiseb it-tiswija tal-allinjament.
It-tagħmir ta 'operazzjoni intelliġenti għall-allinjament viżwali, l-iwweldjar u ż-żarmar ta' elementi BGA ta 'daqsijiet differenti jista' jtejjeb b'mod effettiv il-produttività tar-rata tat-tiswija u jnaqqas ħafna l-ispiża.
Fil-preżent, hemm tliet modi ta 'tisħin fis-sistema tat-tiswija: 'l fuq bl-arja sħuna + 'l isfel infra-aħmar, 'l fuq u' l isfel infra-aħmar u 'l fuq u' l isfel bl-arja sħuna. Fil-preżent, m'hemm l-ebda konklużjoni finali dwar liema mod huwa l-aħjar. Uħud mill-prinċipji tal-produzzjoni ta 'l-arja sħuna ta' fuq huma fannijiet, xi wħud huma pompi ta 'l-arja, u dan ta' l-aħħar huwa relattivament aħjar. Fil-preżent, it-tisħin infra-aħmar huwa prinċipalment infra-aħmar, minħabba li t-tul tal-mewġa infra-aħmar huwa dawl inviżibbli, mhux sensittiv għall-kulur, bażikament l-istess assorbiment u indiċi refrattiv ta 'sustanzi differenti, għalhekk huwa aħjar minn tisħin infra-aħmar. Tip ta 'Fl-issaldjar mill-ġdid tal-arja sħuna, il-qiegħ tal-PCB għandu jkun jista' jissaħħan. L-iskop ta 'dan it-tisħin huwa li jiġi evitat it-tgħawwiġ u d-deformazzjoni kkawżati mit-tisħin ta' naħa waħda tal-PCB u biex jitqassar il-ħin tat-tidwib tal-pejst tal-istann. Dan it-tisħin tal-qiegħ huwa partikolarment importanti għal xogħol mill-ġdid BGA ta 'pjanċi ta' daqs kbir. Tip ta ' Hemm tliet modi ta ' tisħin fil-qiegħ tat-tagħmir tat-tiswija BGA: wieħed huwa tisħin bl-arja sħuna, l-ieħor huwa tisħin infra-aħmar, u t-tielet huwa arja sħuna + tisħin infra-aħmar. Il-vantaġġ tat-tisħin bl-arja sħuna huwa saħansitra tisħin, li huwa rakkomandat għall-proċess ta 'tiswija ġenerali. L-iżvantaġġ tat-tisħin infra-aħmar huwa tisħin irregolari tal-PCB. Issa, arja sħuna + infra-aħmar huwa
użata ħafna fiċ-Ċina.
Kontroll ta 'l-istrument, rata ta' tiswija baxxa, ċippa BGA faċli biex tinħaraq, speċjalment BGA mingħajr ċomb. Meta mqabbel ma 'xi tabelli ta' tiswija ta 'livell għoli, hemm kontroll PLC u kontroll sħiħ tal-kompjuter.
Agħżel żennuna tajba tar-ritorn tal-arja sħuna. Iż-żennuna tar-ritorn tal-arja sħuna tappartjeni għal tisħin mingħajr kuntatt. Waqt it-tisħin, l-istann ta 'kull ġonta tal-istann fuq BGA jiddewweb fl-istess ħin permezz ta' fluss ta 'arja f'temperatura għolja. Jista 'jiżgura ambjent ta' temperatura stabbli fil-proċess kollu ta 'rifluss u jipproteġi l-apparati ta' maġenb milli jiġu mħassra mill-arja sħuna konvettiva. Is-suċċess jiddependi fuq l-uniformità tad-distribuzzjoni tas-sħana fuq il-pakkett u l-kuxxinett tal-PCB, mingħajr blowing jew iċċaqlaq il-komponenti fir-reflow. Tip ta 'It-temperatura tar-reżistenza tas-sħana tal-biċċa l-kbira tal-apparati semikondutturi fil-proċess ta' tiswija BGA hija 240. C ~ 600. C. Għal sistema ta 'tiswija BGA, il-kontroll tat-temperatura tat-tisħin u l-uniformità huwa importanti ħafna. Fil-każ tat-tiswija, it-trasferiment tal-konvezzjoni tas-sħana jinkludi nfiħ l-arja msaħħna permezz taż-żennuna, li għandha l-istess forma bħall-element. Il-fluss tal-arja huwa dinamiku, inkluż effett laminari, żona ta 'pressjoni għolja u baxxa u veloċità taċ-ċirkolazzjoni. Meta dawn l-effetti fiżiċi huma kkombinati mal-assorbiment u d-distribuzzjoni tas-sħana, huwa ċar li l-kostruzzjoni ta 'żennuni tal-arja sħuna għat-tisħin taż-żona lokali, kif ukoll it-tiswija korretta tal-BGA, hija kompitu kumpless. Kwalunkwe fluttwazzjoni tal-pressjoni jew il-problema ta 'sors ta' arja kkompressata jew pompa meħtieġa minn sistema ta 'arja sħuna se tnaqqas b'mod fundamentali l-prestazzjoni tal-magna.
Ħin effettiv: DH-A2 prodott minn Shenzhen Dinghua Technology Development CO, Ltd Il-qiegħ kbir tal-mudell ta 'utilità jadotta tisħin infra-aħmar, li huwa magħmul minn sitt gruppi ta' pajpijiet ta 'tisħin infra-aħmar; il-qiegħ żgħir jadotta riħ tat-tisħin infra-aħmar; il-parti ta 'fuq tadotta tisħin bl-arja sħuna, li hija komposta minn grupp ta' tkebbib tal-wajer tat-tisħin u pajp tal-gass bi pressjoni għolja. Is-sistema ta 'kontroll tadotta modalità PLC, li tista' taħżen 200 kurva tat-temperatura.
Vantaġġi tal-Magni tat-Tiswija tal-Kompjuter tas-Sistema tal-Ħidma mill-Ġdid BGA:
Juża tliet korpi tat-tisħin indipendenti għat-tisħin, li tnejn minnhom jistgħu jissaħħnu wkoll f'sezzjonijiet; wieħed huwa tisħin b'temperatura kostanti, iżda jista 'jitfi ħames korpi ta' tisħin bir-rieda biex jitnaqqas il-konsum tal-enerġija
Jadotta s-sistema ta 'allinjament ottiku, li tista' tlesti l-operazzjoni ta 'allinjament b'mod aktar konvenjenti u malajr
Il-qafas ta 'appoġġ tal-PCB jadotta l-forma ta' toqba tal-ippożizzjonar, li tista 'tlesti l-iffissar tal-PCB b'mod aktar konvenjenti u malajr, speċjalment għal pjanċa b'forma speċjali.
minħabba li jissaħħan minn tliet korpi ta 'tisħin indipendenti, l-inklinazzjoni taż-żieda fit-temperatura hija aktar mgħaġġla, li tista' tissodisfa aħjar ir-rekwiżiti tal-proċess mingħajr ċomb;
it-temperatura ta 'fuq tadotta pressjoni tal-arja esterna minħabba li s-sors tal-pressjoni tal-arja huwa stabbli ħafna, hemm sistema ta' dispersjoni tal-pressjoni tal-arja, għalhekk it-temperatura ta 'fuq hija uniformi ħafna;
Bl-interface touch screen, il-kurva tat-temperatura tista 'tiġi aġġustata fi kwalunkwe ħin, u tagħmel l-operazzjoni aktar konvenjenti;
