Tagħmir tal-mejda tal-issaldjar tat-tiswija taċ-ċellulari BGA
1. sistema ta 'tisħin infra-aħmar 2. tliet ħiters indipendenti 3. top heater & żennuna 2 f'1 disinn 4. żennuna tal-arja sħuna
Deskrizzjoni
Tagħmir tal-mejda tal-issaldjar tat-tiswija taċ-ċellulari BGA
Operazzjoni Demo:
Tiswija tat-Tabella tas-Saltan tat-Tiswija tal-BGA "Tiswija" tirreferi għal għodod speċjalizzati u stazzjonijiet tax-xogħol użati għall-issaldjar u xogħol mill-ġdid BGA (Ball Grid Array) komponenti fit-tiswijiet taċ-ċellulari . BGA huwa tip ta 'ppakkjar tal-wiċċ użat għal ċirkwiti integrati (ICS), misjub komunement f'ċellulari .
Ballun u landa tal-BGA
Speċifikazzjonijiet:
| 1 | Qawwa totali | 5200w |

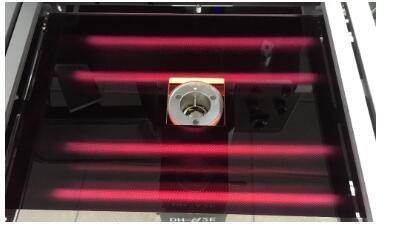

| 2 | 3 Ħiters Indipendenti | L-arja sħuna ta 'fuq 1200W, arja sħuna aktar baxxa 1200W, tisħin minn qabel tal-infra-aħmar 2700W |
| 3 | Vultaġġ | AC220V ± 10% 50 / 60Hz |
| 4 | Partijiet elettriċi | 7 '' touch screen + modulu ta 'kontroll tat-temp intelliġenti ta' preċiżjoni għolja + sewwieq tal-mutur stepper + PLC + Display LCD + Riżoluzzjoni Għolja Sistema CCD Ottika + Pożizzjonar tal-Laser |
| 5 | Kontroll tat-temperatura | K-sensor-loop magħluq + kumpens tat-temp awtomatiku PID + modulu temp, preċiżjoni tat-temp fi ħdan ± 2 grad . |
| 6 | Pożizzjonar tal-PCB | V-Groove + Universal Fixture + xkaffa tal-PCB mobbli |
| 7 | Daqs tal-PCB applikabbli | Max 370x410mm min 22x22mm |
| 8 | Daqs tal-BGA applikabbli | 2x2mm ~ 80x80mm |
| 9 | Dimensjonijiet | 600x700x850mm (L * W * H) |
| 10 | Piż nett | 70 kg |
Applikazzjonijiet:
Karatteristika:
Tagħmir tal-mejda tal-issaldjar tat-tiswija taċ-ċellulari BGAhija mfassla biex taħdem b'diversi daqsijiet ta 'BGA, QFP, u komponenti oħra . Għandha sistema ottika avvanzata msejħa "viżjoni maqsuma" u sistema ta' soldjar ta 'pożizzjonament preċiża, li jippermettilek tissostitwixxi faċilment u bla periklu kwalunkwe komponent . Il-monitor LCD inkorporat jippermetti aġġustament preċiż tal-pożizzjoni tal-isoldering fuq il-bord .}}}}}}}}}}}}}}

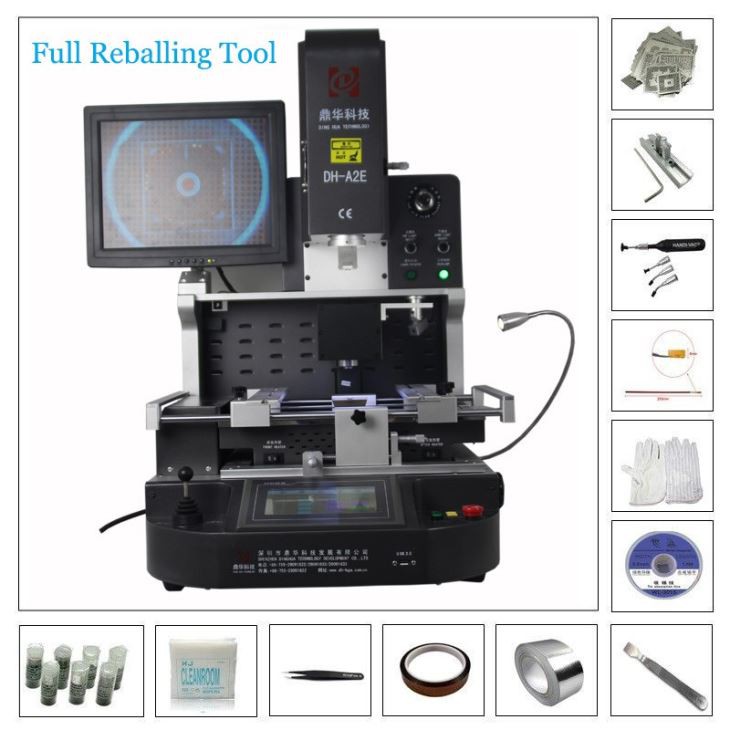

Lista tal-ippakkjar:
Materjali: Każ tal-injam qawwi + vireg tal-injam + qoton tal-perla prova bil-film
- 1pc Cellphone Tiswija tal-BGA Saldering Tagħmir tat-Tabella
- 1pc pen pen
- 1pc Manwal ta 'l-Istruzzjoni
- 1pc Video CD
- 3pcs żennuni tal-aqwa
- 2pcs żennuni tal-qiegħ
- 6PCS FIXTURI UNIVERSALI
- 6pcs viti mwaħħlin
- 4PCS Sostenn bil-kamin
- Daqs tas-sucker: dijametri f'2,4,8,10,11mm
- Spanner Hexagon Inner: M2 / 3/4
- Dimensjoni: 81 * 76 * 85cm
- Piż gross: 115 kg
Speċifikazzjoni:
|
Qawwa totali |
5200W |
|
Top heater |
1200W |
|
Heater tal-qiegħ |
It-2 1200W, it-3 IR Heater 2700W |
|
Vultaġġ |
AC220V / 110V ± 10 ％ 50Hz |
|
Sistema ta 'għalf |
Sistema ta 'għalf awtomatiku għaċ-ċippa |
|
Mod ta 'tħaddim |
Żewġ modi: Manwal u Awtomatiku, Agħżel Ħieles! HD Touch Screen, Machine Intelliġenti tal-Bniedem, Sistema Diġitali Iffissar . |
|
Ħażna tal-profil tat-temperatura |
50, 000 gruppi (numru mhux limitat ta 'gruppi) |
|

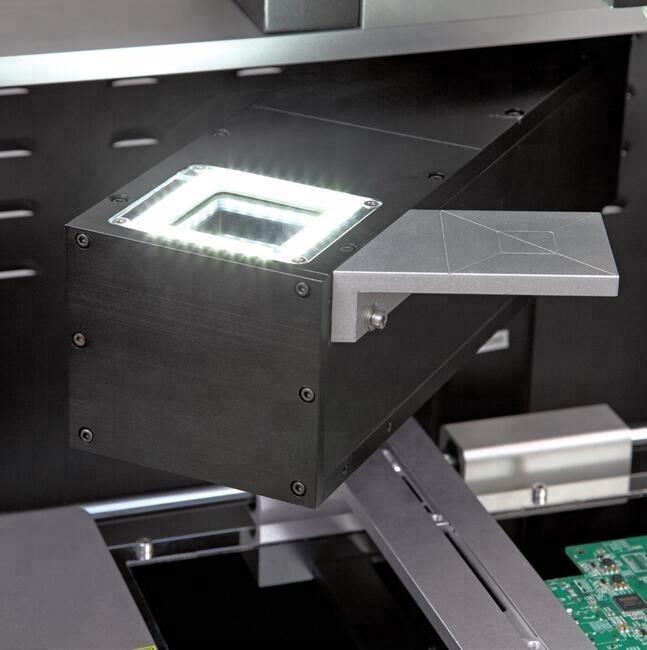

Lenti ottika tal-kamera CCD |
Awtomatiku li jġebbed u jintlewa biex jagħżel u jpoġġi ċippa BGA |
|
Ingrandiment tal-kamera |
1.8 miljun pixel |
|
Irfinar tal-Fine Workbench: |
± 15mm 'il quddiem / lura, ± 15mm lemin / xellug |
|
Eżattezza tat-tqegħid: |
± 0.015mm |
|
Pożizzjonament tal-BGA |
Pożizzjonament bil-lejżer, pożizzjoni mgħaġġla u preċiża ta 'PCB u BGA |
|
Pożizzjoni tal-PCB |
Pożizzjonament Intelliġenti, PCB jista 'jiġi aġġustat fid-direzzjoni x, y b' "5 punti ta 'appoġġ" + V-Groov PCB Bracket + Universal Fixtures . |
|
Dawl |
Dawl tax-xogħol tat-Tajwan LED, kwalunkwe angolu aġġustabbli |
|
Kontroll tat-temperatura |
K senser, close loop, kontroll plc |
|
Eżattezza tat-temp |
± 2 grad |
|
Daqs tal-PCB |
Max 450 × 400 mm min 22 × 22 mm |
|
Ċippa BGA |
1x 1 - 80 x80 mm |
|
Spazjar minimu taċ-ċippa |
0.015mm |
|
Senser tat-temperaġġ estern |
1pc |
|
Dimensjonijiet |
L740 × W630 × H710 mm |
|
Piż nett |
70kg |
