Hot Air Smd Bga Rework Station

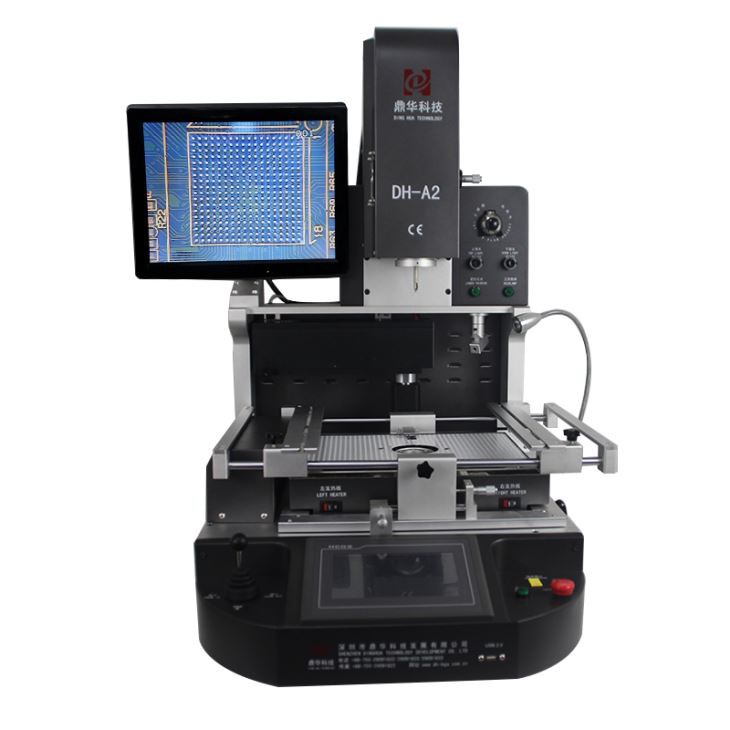

DH-A2 Arja sħuna smd bga stazzjon ta 'xogħol mill-ġdid



1.Applikazzjoni Ta 'DH-A2 BGA Rework Station



1.Tiswija tal-komponenti BGA: L-Istazzjon tal-Ħidma mill-ġdid DH-A2 BGA huwa ddisinjat apposta biex isewwi komponenti BGA bil-ħsara jew difettużi fuq

Bords taċ-ċirkwiti. Jista 'jneħħi u jissostitwixxi ċipep BGA malajr u b'mod preċiż, u jiżgura li l-bord taċ-ċirkwit jerġa' lura għall-oriġinal tiegħu

kundizzjoni tax-xogħol.



2. BGA reballing: Reballing huwa l-proċess li jissostitwixxi l-blalen tal-istann fuq ċippa BGA. DH-A2 BGA Rework Station jista 'effettivament

neħħi l-blalen qodma tal-istann u applika oħrajn ġodda, filwaqt li tiżgura li ċ-ċippa BGA tkun imwaħħla sew mal-bord taċ-ċirkwit u li jkun hemm

ebda kwistjonijiet ta' konnettività.



3. Microsoldering: L-Istazzjon tal-Ħidma mill-ġdid DH-A2 BGA huwa wkoll adattat għall-microsoldering ta 'komponenti żgħar fuq bordijiet taċ-ċirkwiti. Jista 'jimmaniġġja

komponenti ċkejkna bħal resistors, capacitors, u dajowds b'faċilità, li jagħmilha għodda versatili għal applikazzjonijiet kkomplikati ta 'xogħol mill-ġdid.



4. Żvilupp tal-prototip: L-Istazzjon tal-Ħidma mill-ġdid DH-A2 BGA hija għodda essenzjali għall-iżvilupp tal-prototip fl-industrija tal-elettronika.

Jista 'jneħħi u jissostitwixxi komponenti fuq bordijiet prototipi malajr u b'mod preċiż, li jippermetti lill-inġiniera jittestjaw disinji differenti u

konfigurazzjonijiet mingħajr il-ħtieġa għal manifattura ta 'PCB għalja u li tieħu ħafna ħin.



Bħala konklużjoni, il-DH-A2 BGA Rework Station hija għodda essenzjali għat-tiswija u l-ħidma mill-ġdid tal-komponenti BGA fuq il-bordijiet taċ-ċirkwiti.

Bl-eżattezza, il-veloċità u l-versatilità tagħha, tintuża ħafna f'diversi industriji, u tagħmilha għodda indispensabbli għall-inġiniera elettroniċi

u tekniċi.

2.Karatteristiċi tal-Prodott ta 'l-istazzjon ta' xogħol mill-ġdid ta 'l-arja sħuna smd bga DH-A2



• Desoldering, immuntar u issaldjar awtomatikament.

• Karatteristika ta 'volum għoli (250 l/min), pressjoni baxxa (0.22kg/cm2), temperatura baxxa (220 grad) tiggarantixxi kompletament

Ċipep BGA elettriku u kwalità eċċellenti tal-issaldjar.

•Utilizzazzjoni ta 'blower ta' l-arja tat-tip siekta u bi pressjoni baxxa tippermetti r-regolamentazzjoni ta 'ventilatur siekta, il-fluss ta' l-arja jista 'jkun

regolat għal 250 l/Min il-massimu.

•L-appoġġ taċ-ċentru tond b'ħafna toqob ta 'l-arja sħuna huwa speċjalment utli għal PCB ta' daqs kbir u BGA li jinsabu fiċ-ċentru tal-PCB. Evita

issaldjar kiesaħ u sitwazzjoni IC-drop.

•Il-profil tat-temperatura tal-heater tal-arja sħuna tal-qiegħ jista 'jilħaq sa 300 grad, kritiku għal motherboard ta' daqs kbir. Sadanittant,

il-heater ta 'fuq jista' jiġi ssettjat bħala xogħol sinkronizzat jew indipendenti.



3.Speċifikazzjoni tal-istazzjon ta 'xogħol mill-ġdid tal-arja sħuna smd bga

Qawwa	5300W
Top heater	Arja sħuna 1200W
Bollom heater	Arja sħuna 1200W, Infrared 2700W
Provvista ta 'enerġija	AC220V± 10% 50/60Hz
Dimensjoni	L530 * W670 * H790 mm
Pożizzjonament	Appoġġ tal-PCB tal-kanal V, u b'apparat universali estern
Kontroll tat-temperatura	Termokoppja tat-tip K. kontroll ċirku magħluq. tisħin indipendenti
Preċiżjoni tat-temperatura	±2 grad
Daqs tal-PCB	Max 450 * 490 mm, Min 22 * ​​22 mm
Irfinar tal-bank tax-xogħol	± 15mm 'il quddiem/lura, ± 15mm lemin/xellug
BGAchip	80*80-1*1mm
Spazjar minimu taċ-ċippa	0.15mm
Sensor tat-Temp	1(fakultattiv)
Piż nett	70kg

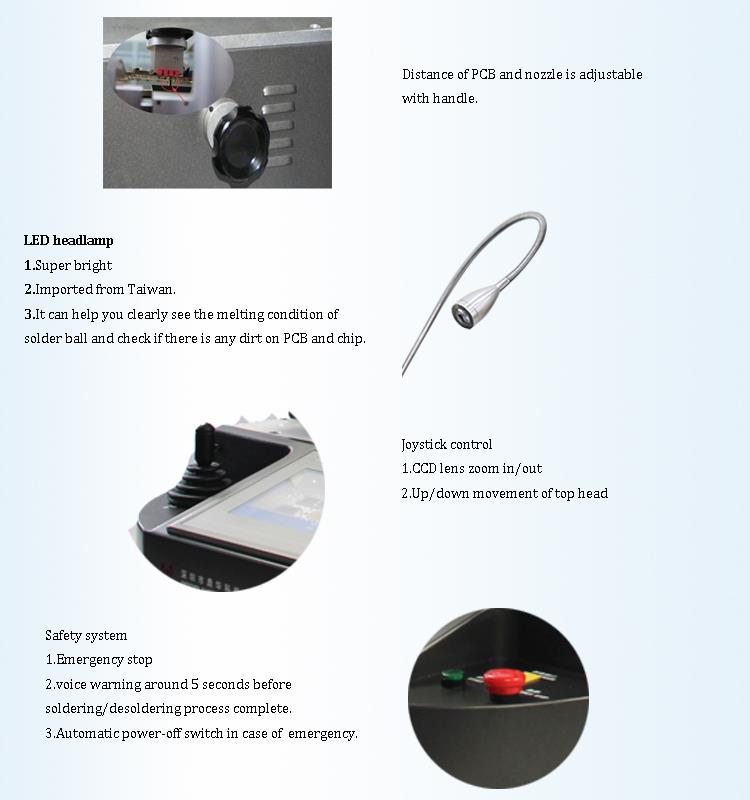

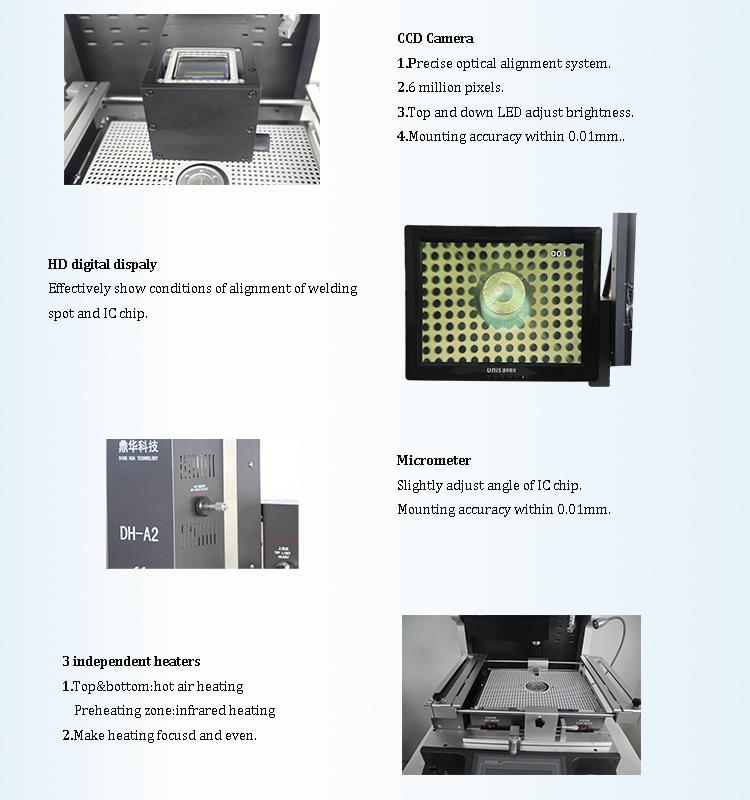

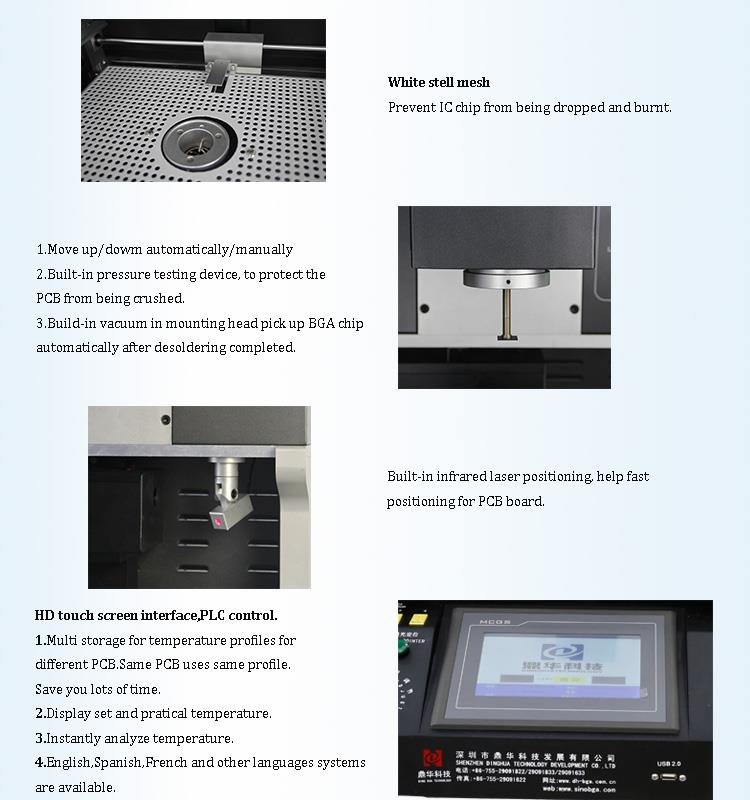

4.Dettalji ta ' DH-A2 arja sħuna smd bga stazzjon ta ' xogħol mill-ġdid



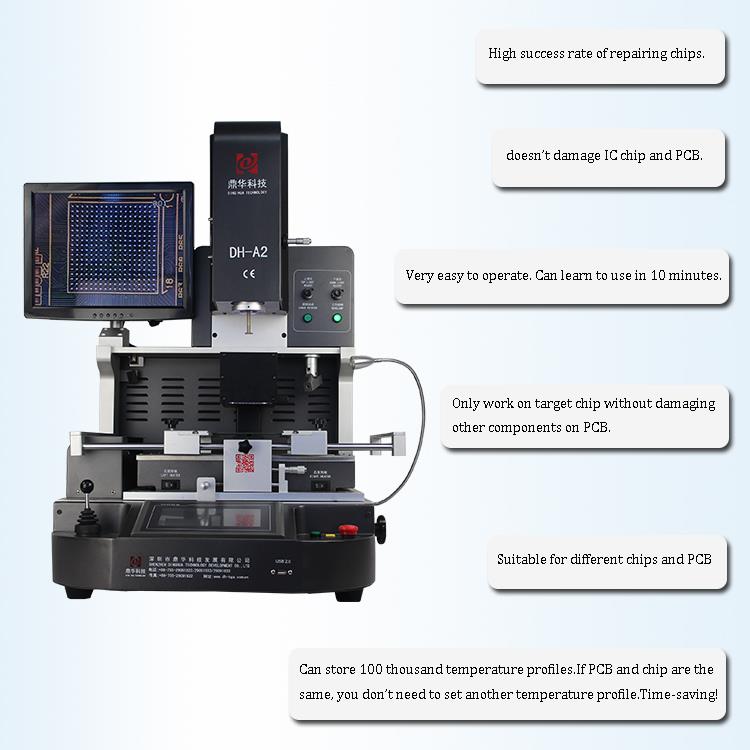

5.Għaliex Agħżel l-Istazzjon tal-Ħidma mill-ġdid tagħna DH-A2 BGA?



6.Ċertifikat ta 'DH-A2 BGA Rework Station

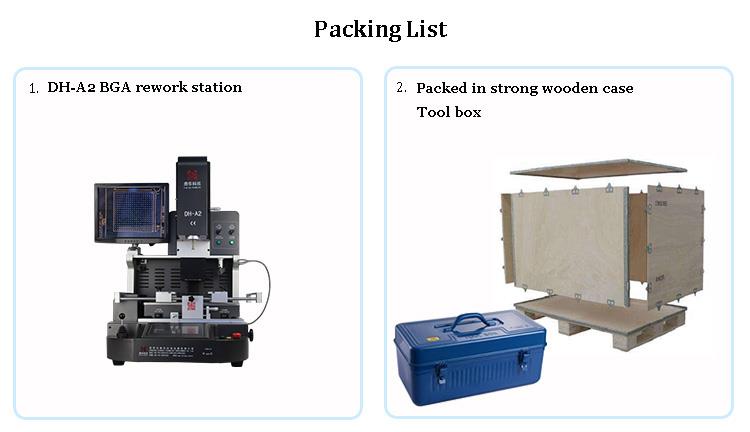

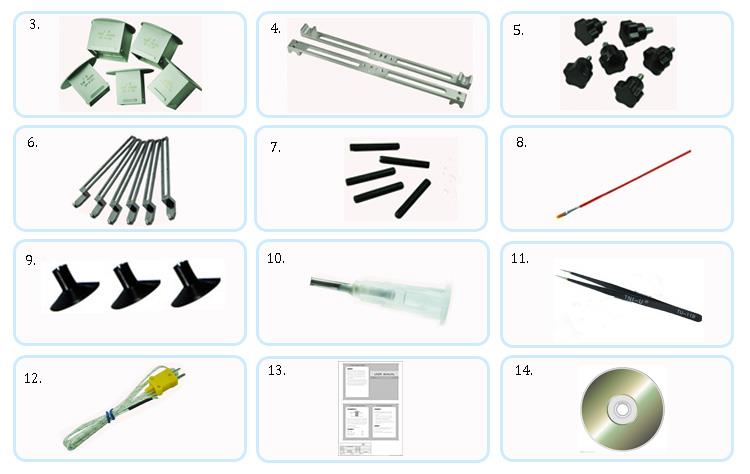

7.Packing & Ġarr ta 'DH-A2 BGA Rework Station

8.Għarfien relatat ta 'DH-A2 Arja sħuna smd bga stazzjon ta 'xogħol mill-ġdid



A) ftit mistoqsijiet li nistgħu ninnutaw:

Agħżel iż-żennuna tal-arja xierqa, ippunta ż-żennuna tal-arja lejn iċ-ċippa BGA li trid titneħħa, daħħal it-tarf tat-temperatura

kejbil tal-kejl fl-interface tal-kejl tat-temperatura tal-istazzjon tax-xogħol mill-ġdid tal-BGA, u daħħal it-temperatura

ras tal-kejl fil-qiegħ taċ-ċippa BGA. Issettja l-kurva tat-temperatura skont it-tabella li ġejja u ssalvaha

għall-użu li jmiss.



2. Ibda l-istazzjon tal-ħidma mill-ġdid tal-BGA. Wara perjodu ta 'żmien, uża l-pinzetti biex tmiss iċ-ċippa mingħajr interruzzjoni. Hawn int

trid toqgħod attent li ma tmisshiex iebsa wisq. Meta l-pinzetta tmiss iċ-ċippa u tista 'timxi ftit, allura l-punt tat-tidwib

taċ-ċippa jintlaħaq. F'dan iż-żmien tista 'tkejjel it-temperatura, imbagħad timmodifika l-kurva tat-temperatura u ssalvaha.



3. Meta nafu l-punt tat-tidwib taċ-ċippa, allura din it-temperatura tista 'tiġi ssettjata bħala t-temperatura massima għall-issaldjar,

u l-ħin huwa ġeneralment madwar 20 sekonda għat-tagħmir. Dan huwa l-metodu biex tiskopri t-temperatura taċ-ċippa tiegħek jekk

huwa biċ-ċomb jew mingħajr ċomb. Ġeneralment, it-temperatura tal-wiċċ tal-BGA hija ssettjata għall-ogħla temperatura meta t-temperatura attwali

taċ-ċomb jilħaq 183 grad. Meta t-temperatura attwali ta 'bla ċomb tilħaq 217 grad, BGA It-temperatura tal-wiċċ hija ssettjata

għat-temperatura massima.



B) Tisħin minn qabel għal temperatura kostanti:

1. Preheating

Ir-rwol ewlieni tas-sezzjoni tat-tisħin minn qabel tat-temperatura u tat-tisħin huwa li tneħħi l-umdità mill-bord tal-PCB, tipprevjeni nfafet,

u saħħan minn qabel il-PCB kollu biex tevita ħsara termali. Għalhekk, għandu jiġi nnutat fl-istadju tat-tisħin minn qabel li t-temperatura

għandu jkun issettjat bejn 60 grad C u 100 grad C, u l-ħin jista 'jiġi kkontrollat ​​f'madwar 45s biex jinkiseb l-effett ta' tisħin minn qabel. Naturalment, fi

dan il-pass, tista 'testendi jew tqassar il-ħin tat-tisħin skont is-sitwazzjoni attwali, minħabba li ż-żieda fit-temperatura tiddependi

fuq l-ambjent tiegħek.



2. Temperatura kostanti

Fl-aħħar tat-tieni perjodu ta 'tħaddim b'temperatura kostanti, it-temperatura tal-BGA għandha tinżamm bejn (mingħajr ċomb:

150 ~ 190 grad C, biċ-ċomb: 150-183 grad C). Jekk tkun għolja wisq, dan ifisser li t-temperatura tas-sezzjoni tat-tisħin li waqqafna hija għolja wisq Tista '

issettja t-temperatura ta 'din it-taqsima aktar baxxa jew tqassar il-ħin. Jekk tkun baxxa wisq, tista 'żżid it-temperatura tas-sezzjoni tat-tisħin minn qabel

u s-sezzjoni tat-tisħin jew iżżid il-ħin. (150-190 Grad Ċ bla ċomb, ħin 60-90s; bi ċomb 150-183 grad Ċ, ħin 60-120s).



F'din it-taqsima tat-temperatura, aħna ġeneralment issettjaw it-temperatura kemmxejn aktar baxxa mit-temperatura fit-taqsima tat-tisħin. L-iskop hu

biex tiġi ugwalizzata t-temperatura ġewwa l-ballun tal-istann, sabiex it-temperatura ġenerali tal-BGA tkun medja, u dawk it-temperaturi huma

titbaxxa bil-mod. U din it-taqsima tista 'tattiva l-fluss, neħħi l-ossidu u l-film tal-wiċċ fuq il-wiċċ tal-metall li għandu jiġi issaldjat, u l-

volatili tal-fluss innifsu, itejbu l-effett tat-tixrib u jnaqqsu l-effett tad-differenza fit-temperatura. It-temperatura tal-attwali

ballun tal-istann tat-test fis-sezzjoni tat-temperatura kostanti huwa meħtieġ li jiġi kkontrollat ​​(mingħajr ċomb: 170 ~ 185 grad , ċomb 145 ~ 160 grad ), u l-ħin jista 'jkun 30-50s.
