Stazzjon Awtomatiku tal-Ħidma mill-ġdid tal-Bga

Awtomatiku BGA Rework Station

1. Applikazzjoni ta 'Stazzjon Awtomatiku ta' Rework BGA

Il-motherboard ta 'kompjuters, smartphones, laptops, bordijiet loġiċi MacBook, kameras diġitali, arja kondizzjonata, televiżjonijiet, u elettronika oħra minn industriji bħal mediċi, komunikazzjoni, karozzi, eċċ.

Adattat għal diversi tipi ta 'ċipep: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, u ċipep LED.

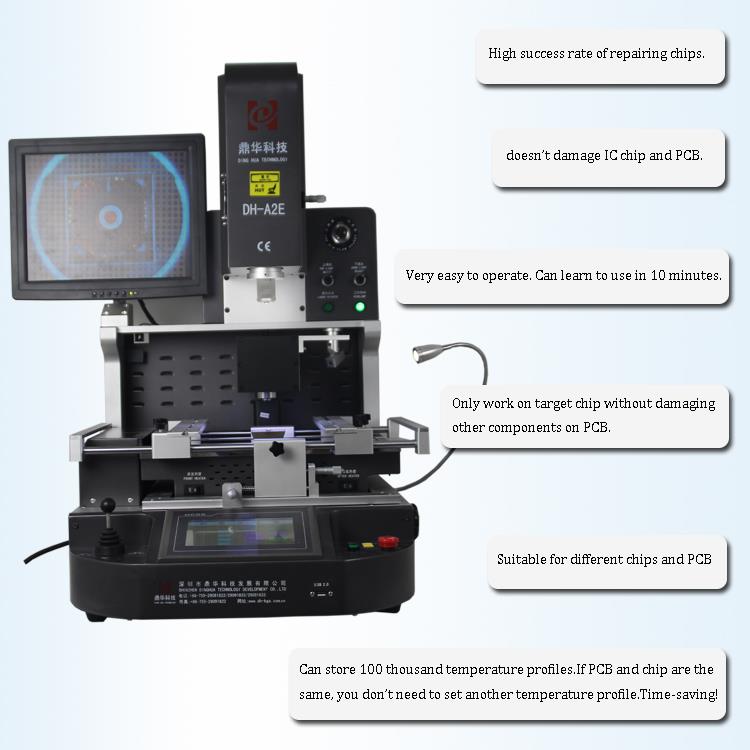

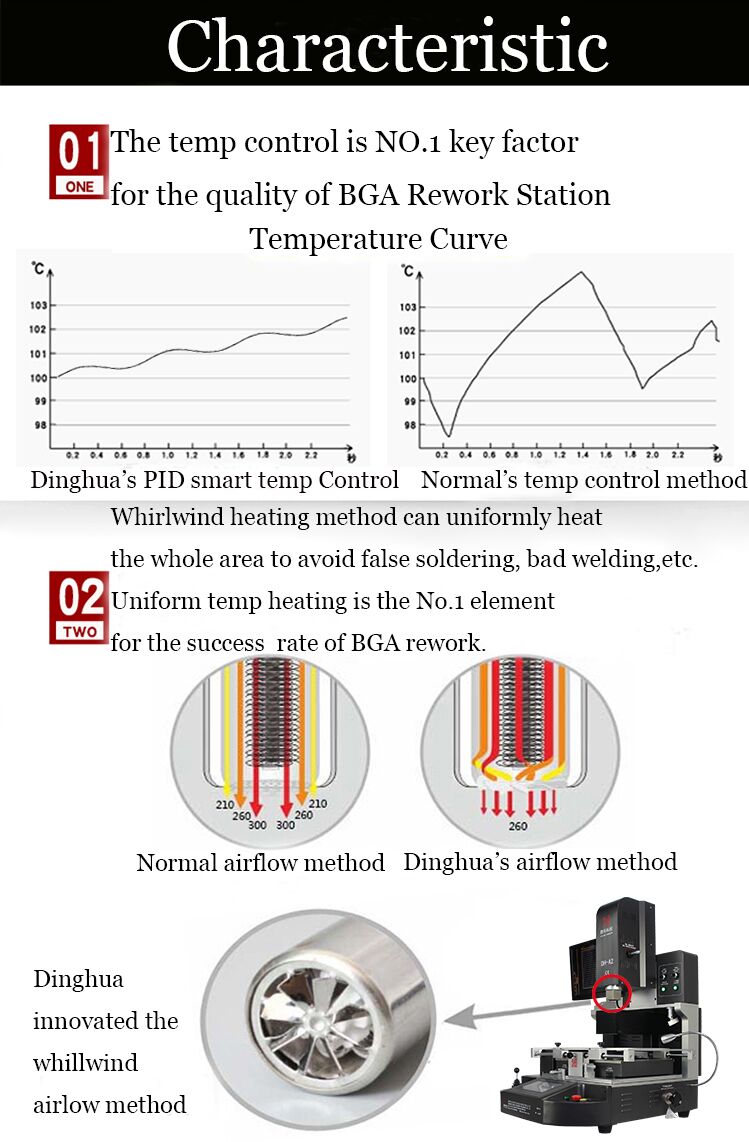

2.Karatteristiċi tal-Prodott tal-Istazzjon Awtomatiku tal-Ħidma mill-ġdid tal-BGA

• Effiċjenza Għoljahuwa l-għan aħħari fl-insegwiment kostanti tagħna tal-perfezzjoni. B'element ta 'tisħin fin, injezzjoni ta' arja sħuna ta 'fuq ta' 1000W, u sistema ta 'tisħin tal-qiegħ IR ultra-kbar, id-DH-A2E joffri effiċjenza eċċellenti fil-prestazzjoni tal-issaldjar u t-tneħħija tal-issaldjar. Il-clamper versatili huwa ddisinjat apposta għal diversi PCBs, minn telefowns ċellulari għal bordijiet tas-server.
• Affidabilitàtad-DH-A2E jiżgura kwalità għolja u rati ta 'rendiment stabbli. L-użu ta 'mikroproċessur industrijali fuzzy ġdid u mekkaniżmu lineari ta' preċiżjoni ta 'grad ta' l-avjazzjoni jagħti riżultati aktar preċiżi u affidabbli. Is-Sistema ta 'Allinjament tal-Kulur Differenti preċiża u ċara tiżgura allinjament affidabbli.
• Disinn faċli għall-utentb'interface ta 'operazzjoni integrata ttejjeb l-esperjenza tal-utent. L-ebda tagħmir jew provvista ta 'arja żejda mhija meħtieġa; L-enerġija AC waħedha hija biżżejjed. B'sagħtejn biss ta 'taħriġ, l-operaturi jistgħu faċilment jifhmu u joperaw il-kontrollur intuwittiv, li huwa ddisinjat biex ikun faċli ħafna għall-utent.

3.Speċifikazzjoni ta 'Stazzjon Awtomatiku ta' Rework BGA

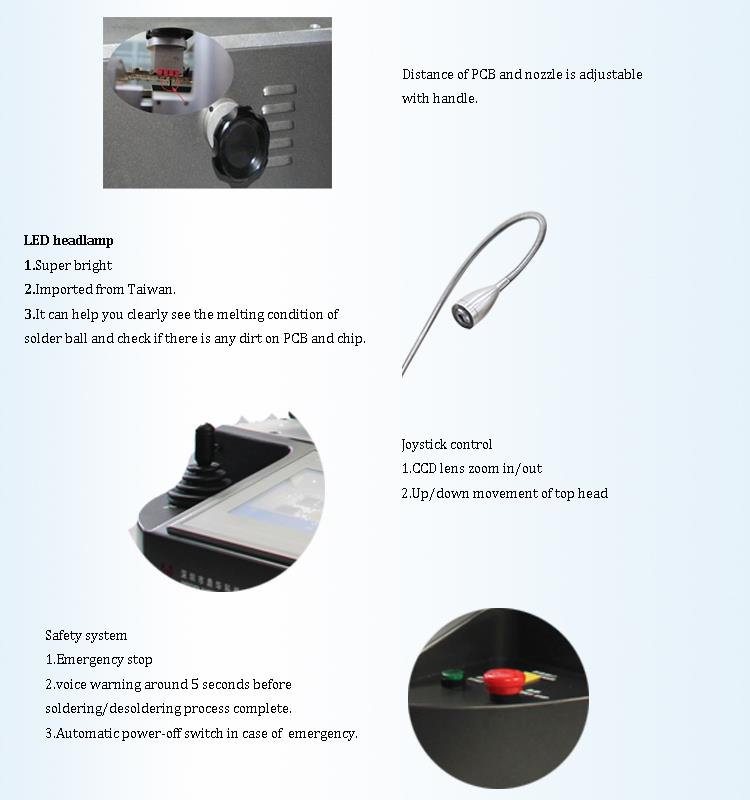

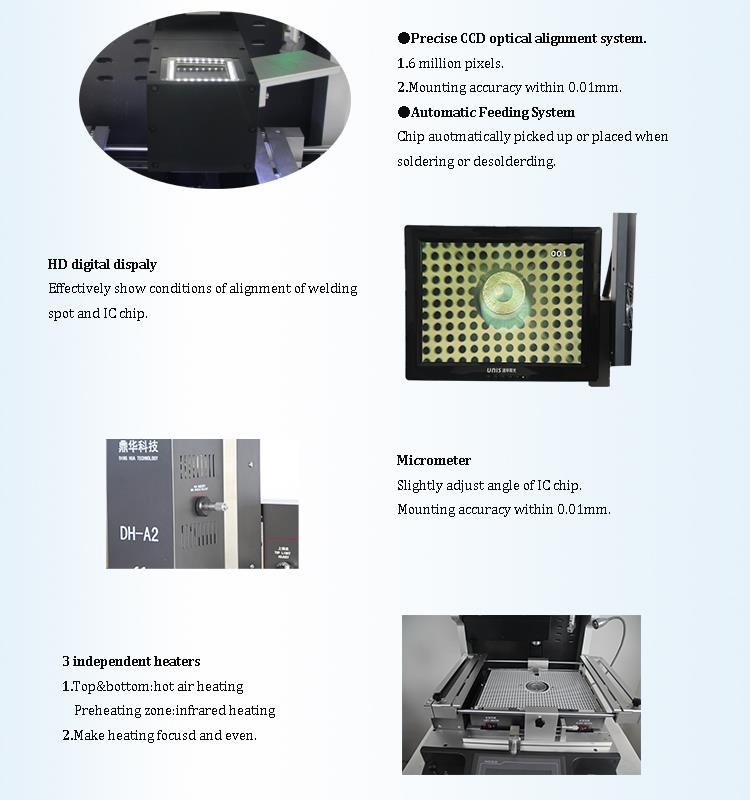

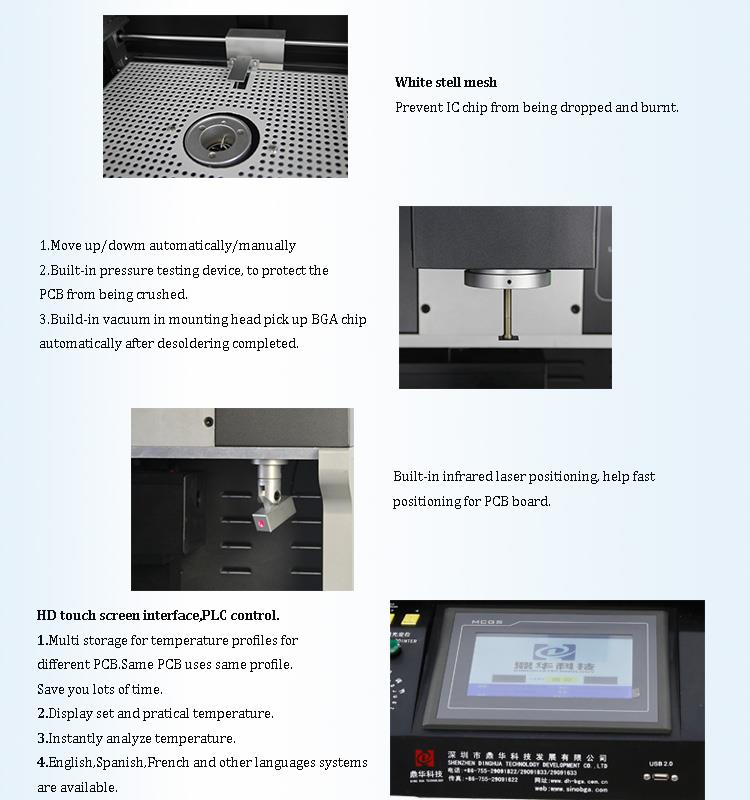

4.Dettalji tal-Istazzjon Awtomatiku tal-Ħidma mill-ġdid tal-BGA

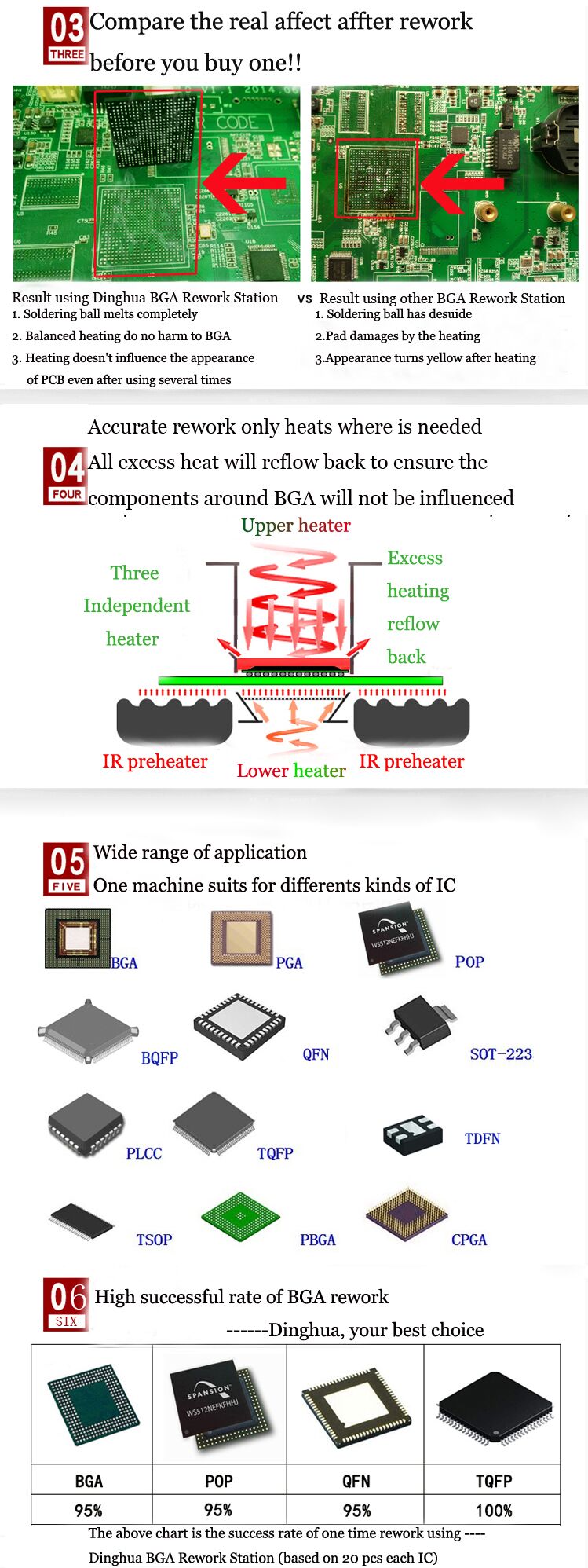

5.Għaliex Agħżel l-Istazzjon Awtomatiku Tagħna Rework BGA?

6.Ċertifikat ta 'Stazzjon Awtomatiku ta' Rework BGA

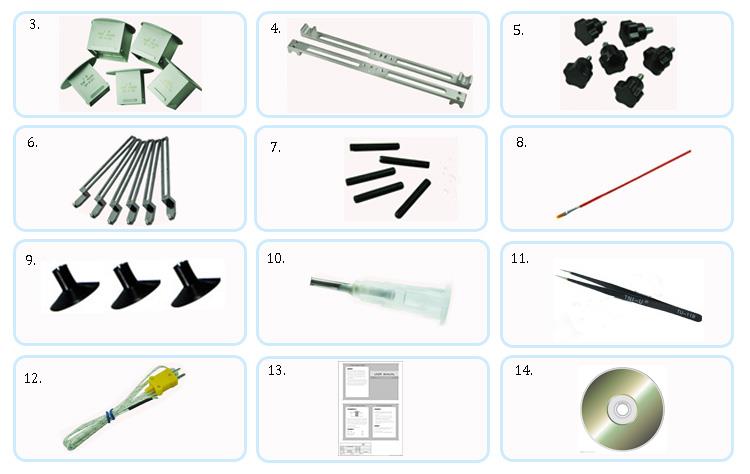

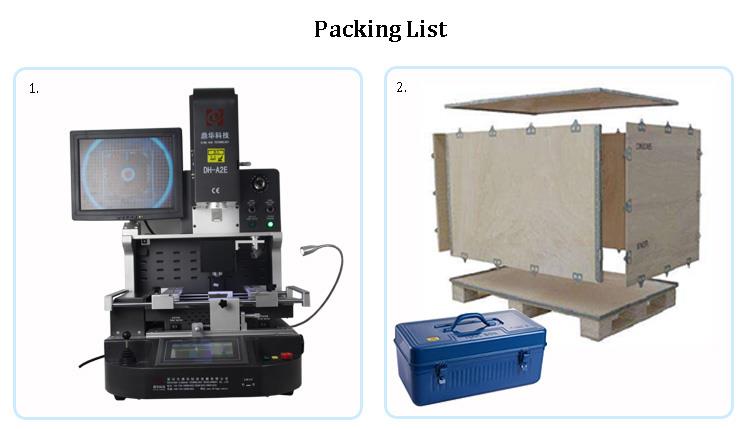

7.Packing & Ġarr ta 'Stazzjon Awtomatiku ta' Rework BGA

8. Għarfien Relatat dwar l-Istazzjon Awtomatiku tal-Ħidma mill-ġdid tal-BGA

Metodi u Tekniki ta' Tqegħid tal-Blalen tal-BGA:

1.L-ewwel:Kun żgur li l-wiċċ tal-kuxxinett tal-ballun BGA huwa ċatt. Jekk ma jkunx ċatt, iċċattja l-kuxxinett. Jekk ma jkunx viżibbli għall-għajn, naddafha bl-ilma tal-ħasil u iċċekkja bil-mess. M'għandux ikun hemm burrs. Jekk il-kuxxinett mhuwiex tleqq, żid il-fluss u togħrok il-kuxxinett 'l quddiem u 'l quddiem sakemm isir tleqq. Wara li tlesti dan, il-kuxxinett għandu jitnaddaf.

2.It-tieni:Dan huwa wieħed mill-passi ewlenin. Uża pinzell żgħir b'ras ċatta biex tapplika bil-mod saff ta 'pejst tal-istann fuq il-kuxxinett BGA. Il-fluss għandu jiġi applikat b'mod uniformi u ġeneruż. Taħt dawl fluworexxenti, il-fluss għandu jidher imqassam b'mod uniformi. Jekk ma jsirx b'mod korrett, kemm jekk issaħħan b'malja tal-azzar jew mingħajrha, jista 'jikkawża problemi, speċjalment jekk issaħħan mingħajr il-malja tal-azzar, peress li l-fluss se jissaħħan b'mod irregolari, potenzjalment iwassal għal konnessjonijiet tal-ballun tal-istann.

Punti Importanti:

• Malji tal-Azzar:Għandu jkun nadif, u m'għandux ikun deformat. Jekk deformat, għandu jiġi kkoreġut bl-idejn; jekk id-deformazzjoni hija severa wisq, il-malja għandha tiġi sostitwita.
• Għażla tal-Blalen tal-Istann:Il-blalen tal-istann fis-suq jiġu f'daqsijiet bħal {{0}}.2mm, 0.25mm, 0.3mm, 0.35mm, {{1 0}}.4mm, 0.45mm, 0.5mm, 0.6mm, u 0.76mm. Kun żgur li tagħżel blalen tal-istann nodfa b'daqs uniformi, u ddistingwi bejn blalen tal-istann mingħajr ċomb u ċomb, peress li t-temperaturi tat-tidwib huma differenti.

3.It-tielet:Poġġi ċ-ċippa fuq il-bażi tal-pjattaforma tal-immaniġġjar tal-ballun, imbagħad ferra l-istensil fuq il-wiċċ ċatt tal-malja tal-azzar biex tirrilaxxa n-numru xieraq ta 'blalen tal-istann f'kull toqba. Ħawwad bil-mod il-malji tal-azzar biex tiżgura t-tqegħid xieraq tal-blalen tal-istann, imbagħad neħħi l-malji tal-azzar. Sussegwentement, uża l-kamera biex tikklippja l-blalen tal-istann u tmexxihom lejn il-mejda tat-tisħin. (Meta tidwib blalen tal-istann, kun żgur li tiddistingwi bejn temperaturi taċ-ċomb u mingħajr ċomb-ġeneralment, iċ-ċomb idub f'190 grad u mingħajr ċomb f'240 grad.) Meta ssaħħan BGA, il-materjal taħt il-BGA għandu jkun magħmul minn sħana żgħira- materjali li jwasslu, bħal drapp b'temperatura għolja, sabiex it-tisħin iseħħ malajr. Dan jipprevjeni ħsara liċ-ċippa permezz ta 'tisħin fit-tul.

4.Ir-raba':Meta t-tisħin għandu jieqaf? Meta l-kulur tal-ballun tal-istann jinbidel għal griż u mbagħad isir tleqq u likwidu, wasal iż-żmien li tieqaf. L-aħjar huwa li ssaħħan taħt dawl tajjeb, preferibbilment dawl fluworexxenti, għal viżibilità aħjar. (Nota: In-nofs tal-BGA ġeneralment jisħon aktar bil-mod miż-żoni tal-madwar. Oqgħod attent li l-blalen tal-istann imorru minn griż għal qawwi biex jindikaw li huma msaħħna sew. In-novizzi jistgħu jsibu dan diffiċli, għalhekk metodu ieħor huwa li tmiss bil-mod il-BGA tat-tisħin. bi pinzetta. Jekk il-ballun ta 'l-istann jiddeforma f'likwidu, huwa lest, jekk ma jkunx hemm bidla.) Jekk iċ-ċippa tkun ħoxna wisq u diffiċli biex issaħħan pistola f'għoli fiss, u żżommha miexja. Evita li tiffoka s-sħana fuq post wieħed, peress li dan jista 'jikkawża ħsara. Il-ballun tal-istann fin-nofs tal-BGA se jdawwal meta t-tisħin ikun lest. Ħallih jiksaħ b'mod naturali għal riżultat ta 'suċċess.
