Touch Screen Computer BGA Rework Station 1. Deskrizzjoni tal-prodott ta 'stazzjon ta' xogħol mill-ġdid bga tal-kompjuter touch screen DH-D1 B'kontroll għoli ta 'termokoppja tat-tip k preċiżi b'ċirku magħluq u PID sistema awtomatika ta' kumpens tat-temperatura, modulu tat-temperatura u unità ta 'kontroll intelliġenti, Stazzjon tagħna ta' Rework BGA. ..
Deskrizzjoni
1. Deskrizzjoni tal-prodott tal-istazzjon ta 'xogħol mill-ġdid tal-bga tal-kompjuter touch screen DH-D1
B'kontroll għoli ta 'termokoppja tat-tip k preċiża b'ċirku magħluq u sistema ta' kumpens awtomatiku tat-temperatura PID, modulu tat-temperatura u unità ta 'kontroll intelliġenti, l-Istazzjon ta' Rework BGA tagħna DH-D1 jista 'jippermetti devjazzjoni preċiża tat-temperatura fuq ± 2 gradi. Sadanittant, il-konnettur tal-kejl tat-temperatura esterna tiegħu jippermetti d-dizzjoni tat-temperatura u analiżi preċiża tal-ħin reali.
2. Speċifikazzjoni tal-prodott tal-istazzjon ta 'xogħol mill-ġdid bga tal-kompjuter touch screen DH-D1
| Qawwa | 4800W |
| Top heater | Arja sħuna 800W |
| Ħiter tal-qiegħ | Arja sħuna 1200W, Infrared 2700W |
| Provvista ta 'enerġija | AC220V+10%,50/60HZ |
| Dimensjoni | L 560 * W650 * H580 mm |
| Pożizzjonament | Appoġġ tal-PCB N-groove, u b'apparat universali estern |
| Kontroll tat-temperatura | Termokoppja tat-tip K, tisħin indipendenti tal-kontroll tal-linja magħluqa |
| Preċiżjoni tat-temperatura | ±2 gradi |
| Daqs tal-PCB | Max 420 * 400 mm, Min 22 * 22 mm |
| Workbench irfinar | ±15 mm 'il quddiem/lura +15 mm dritt/xellug |
| Ċippa BGA | 2*2 - 80*80 mm |
| Spazjar minimu taċ-ċippa | 0.15 mm |
| Sensor tat-temperatura | 1 (mhux obbligatorju) |
| Piż Nett | 31 KG |
3. Karatteristiċi tal-prodott tal-istazzjon ta 'xogħol mill-ġdid tal-bga tal-kompjuter touch screen DH-D1
Id-disinn umanizzat jagħmel il-magna faċli biex topera. Normalment ħaddiem jista' jitgħallem jużah f'10 minuti. L-ebda esperjenzi jew ħiliet professjonali speċjalihija meħtieġa, li tiffranka l-ħin u l-enerġija għall-kumpanija tiegħek.
Adattat għal diversi tipi ta 'PCB ta' kull daqs.
Materjali superjuri jiggarantixxu ħajja twila span.Cross-flow, fann li jkessaħ ta 'fuq u ta' isfel kessaħ il-magna awtomatikament
hekk kif il-proċess tat-tisħin ikun lest,li tevita b'mod effettiv id-deterjorament u t-tixjiħ tal-magna.3-Sena ta' garanzija għas-sistema tat-tisħin hija offruta.
Appoġġ tekniku illimitat tul il-ħajja u taħriġ b'xejn huma offruti.

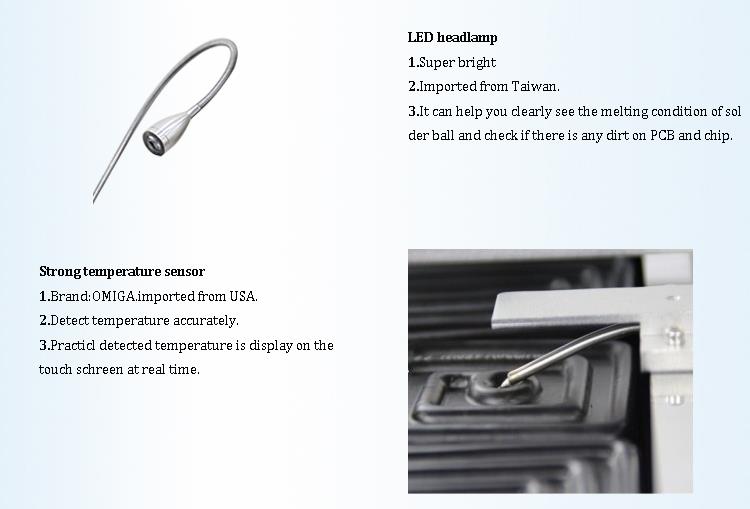

Il-bozza ta 'quddiem LED super bright hija importata mit-Tajwan Top manufacturer.It jista' jgħinek tara b'mod ċar il-kundizzjoni tat-tidwib tal-ballun tal-istann u tivverifika jekk hemmxhuwa xi ħmieġ fuq il-PCB u ċ-ċippa.
Hemm waqfien ta' Emerġenza fil-każ ta' kwalunkwe emerġenza.

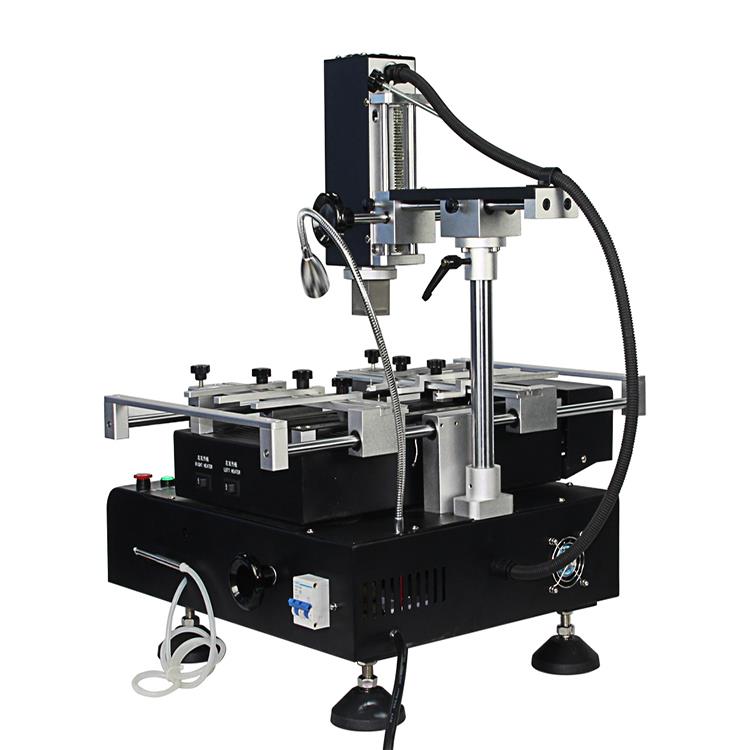

4. Dettalji tal-prodott ta ' l-istazzjon ta ' xogħol mill-ġdid bga tal-kompjuter touch screen DH-D1

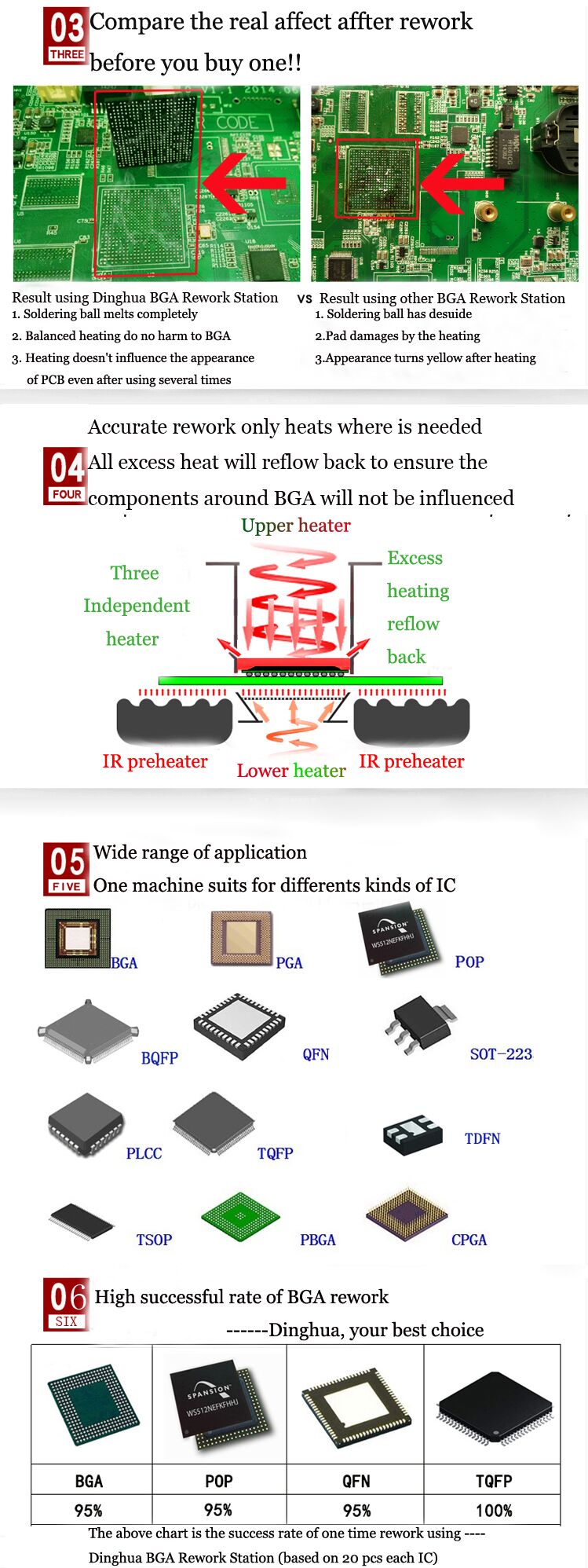

5. Għaliex Agħżel kompjuter touch screen bga stazzjon ta 'xogħol mill-ġdid DH-D1

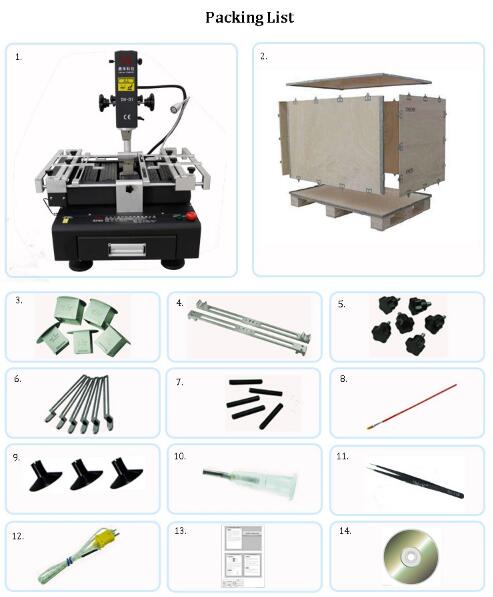

6. Ippakkjar, konsenja tal-kompjuter touch screen bga stazzjon ta 'xogħol mill-ġdid DH-D1
7. Għarfien relatat dwar BGA
REGOLA TA’ TQEGĦID U ROUTING TA’ CHIP BGA
BGA huwa komponent użat b'mod komuni fuq il-PCB, normalment CPU, PONT TA 'FALTA, PONT T'ISFEL, AGP CHIP, CARD BUS CHIP, eċċ Ħafna minnhom huma fit-tip ta' ippakkjar bga. Fil-qosor, 80% tas-sinjali ta 'frekwenza għolja u sinjali speċjali se jkunu Iġbed dan it-tip ta' pakkett. Għalhekk, kif tittratta r-rotta tal-pakkett BGA se jkollha impatt kbir fuq sinjali importanti.
Il-partijiet żgħar li s-soltu jdawru l-BGA jistgħu jinqasmu f'diversi kategoriji skond l-importanza tagħhom
by pass.
Ċirkwit RC terminali tal-arloġġ.
damping (jidher fir-reżistenza tas-serje, tip bank; pereżempju, sinjal BUS tal-memorja)
Ċirkwit EMI RC (jidher fid-damping, C, stil tal-għoli tal-ġibda; eż. sinjal USB).
Ċirkwiti speċjali oħra (ċirkwiti speċjali miżjuda skont CHIP differenti; pereżempju, iċ-ċirkwit tas-sensing tat-temperatura tas-CPU).
Grupp ta 'ċirkwit ta' enerġija żgħira ta '40mil jew inqas (fil-forma ta' C, L, R, eċċ.; Dan it-tip ta 'ċirkwit spiss jidher ħdejn AGP CHIP jew CHIP b'funzjoni AGP, u gruppi ta' qawwa differenti huma separati minn R, L).
Iġbed R, Ċ baxx.
Grupp ta 'ċirkwit żgħir ġenerali (jidher f'R, C, Q, U, eċċ.; L-ebda rekwiżiti ta' traċċa).
Iġbed l-għoli R, RP.
Iċ-ċirkwit tal-{0}}oġġett normalment ikun il-fokus tat-tqegħid, u se jkun irranġat kemm jista 'jkun qrib il-BGA, li jeħtieġ trattament speċjali. L-importanza tas-seba 'ċirkwit hija t-tieni, iżda se tkun ukoll eqreb lejn il-BGA. 8, 9 huwa ċirkwit ġenerali, jappartjeni għas-sinjal jista 'jiġi konness.
Relattivament għall-importanza tal-importanza ta 'partijiet żgħar fil-viċinanza tal-BGA ta' hawn fuq, ir-rekwiżiti dwar ROUTING huma kif ġej:
by pass =>Meta tkun fuq l-istess naħa bħal CHIP, hija konnessa direttament mill-pin CHIP għal by pass, imbagħad by pass biex iġbed permezz ta 'pjan; meta tkun differenti minn CHIP, tista 'taqsam l-istess permezz tal-labar VCC u GND ta' BGA. 100mil.
Clock terminal RC circuit =>Wisa' tal-kejbil, spazjar tal-wajer, tul tal-wajer, jew pakkett GND; Żomm it-traċċi qosra u bla xkiel kemm jista 'jkun, mingħajr ma taqsam id-diviżuri VCC.
Damping =>Wisa' tal-wajer, spazjar tal-linji, tul tal-linja, u traċċi ta' raggruppament; it-traċċi għandhom ikunu qosra u bla xkiel kemm jista 'jkun, u sett wieħed ta' traċċi għanduma titħallatx ma' sinjali oħra..
EMI RC Circuits =>Wisa 'tal-kejbil, spazjar tal-linja, wajers paralleli, pakkett GND u rekwiżiti oħra; mimlija skond il-ħtiġijiet tal-klijent.
Other special circuits =>Wisa 'tal-wajer, pakkett GND jew rekwiżiti ta' tneħħija ta 'traċċa; mimlija skond il-ħtiġijiet tal-klijent.
40milthe following small power circuit group =>Wisa 'tal-kejbil u ħtiġijiet oħra; Imla s-saff tal-wiċċ kemm jista' jkun biex tippreserva kompletament il-spazju ta 'ġewwa għal-linja tas-sinjal, u tipprova tevita sinjal ta' enerġija li jgħaddi minn saffi
fiż-żona tal-BGA, li tikkawża interferenza bla bżonn.
Pull low R, C =>Ebda rekwiżiti speċjali; linji lixxi.
General small circuit group =>Ebda rekwiżiti speċjali; linji lixxi.
Pull height R,RP =>Ebda rekwiżiti speċjali; linji lixxi.
