Stazzjon ta' Ħidma mill-ġdid tal-BGA tat-Tisħin b'-żoni multipli

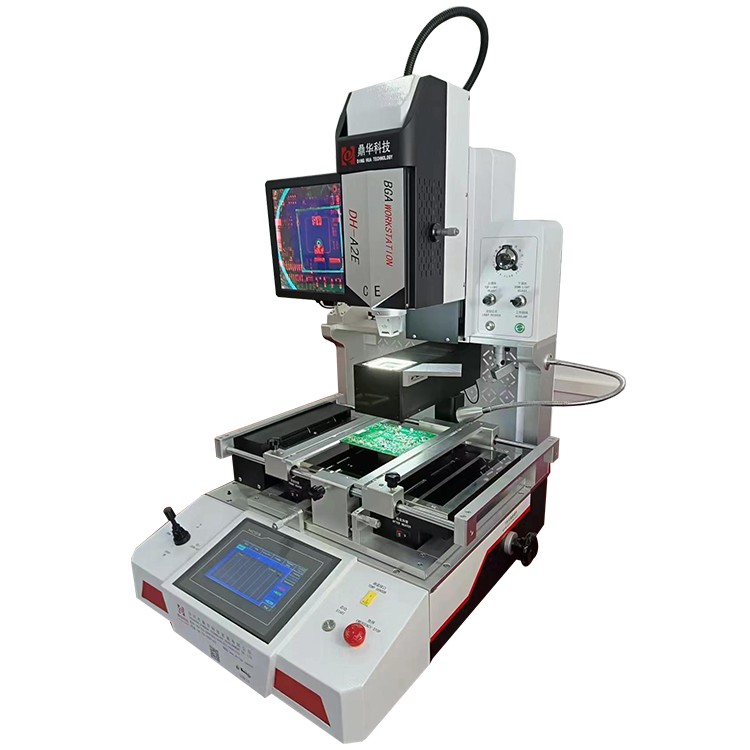

Dinghua DH-A2E huwa stazzjon professjonali ta' xogħol mill-ġdid tal-Wulti-żona tat-Tisħin BGA ddisinjat biex jipprovdi tiswija ta' kwalità-preċiżjoni għolja għal partijiet ta' assemblaġġ elettroniku kumpless kif ukoll huwa popolari ħafna fost it-tekniċi li jsewwu motherboards użati f'laptops, consoles tal-logħob bħal PlayStation 4 (PS4) u Xbox u stazzjonijiet ta' kontroll avvanzati tal-Xbox u industrijali. Ħidmiet mill-ġdid ta'-preċiżjoni għolja fuq varjetà ta' BGA, QFN, u pakketti oħra ta' ċippa.
Deskrizzjoni
Deskrizzjoni tal-Prodotti
DinghuaBGA Rework Station DH-A2Ehuwa stazzjon ta' xogħol mill-ġdid tal-BGA li jsaħħan b'ħafna -żoni ddisinjat biex jissodisfa l-ħtiġijiet eżiġenti tat-tiswija u l-manifattura tal-elettronika moderna. Dan l-istazzjon awtomatiku avvanzat ta' xogħol mill-ġdid tal-BGA huwa perfett biex iwettaq kompiti ta' xogħol mill-ġdid ta'-preċiżjoni għolja fuq varjetà ta' pakketti BGA, QFN, u ċippa oħra.
Il-Dinghua DH-A2Ehuwa stazzjon ta' xogħol mill-ġdid tal-BGA ta' grad-professjonali u kompletament awtomatiku ddisinjat għal tiswija ta'-preċiżjoni għolja ta' assemblaġġi elettroniċi kumplessi. Huwa użat ħafna għat-tiswija tal-motherboards f'laptops, konsols tal-logħob (PS4/Xbox), u bordijiet tal-kontroll industrijali.
Speċifikazzjoni tal-Prodotti
|
Oġġett
|
Parametri
|
|
Provvista tal-Enerġija
|
AC220V±10% 50/60Hz
|
|
Qawwa Totali
|
4900w
|
|
Qawwa ta 'fuq
|
1200w
|
|
Qawwa tal-Qiegħ
|
1200w
|
|
Qawwa Infared
|
2400w
|
|
Dimensjoni
|
77 * 81 * 102mm
|
|
Mod ta' Operazzjoni
|
Awtomatiku + Manwal
|
|
Ħażna tal-Profil tat-Temperatura
|
10000 grupp
|
|
Kontroll tat-Temperatura
|
K Sensor + Loop Magħluq
|
|
Preċiżjoni tat-Temperatura
|
±1 grad
|
|
Preċiżjoni tal-Pożizzjoni
|
± 0.01mm
|
|
Daqs tal-PCB
|
Max 400 × 450 mm Min 10 × 10 mm
|
|
Ċippa BGA
|
2 * 2-80 * 80mm
|
|
Sensor tat-Temperatura Esterna
|
1 biċċa (mhux obbligatorju)
|
|
Piż nett
|
70kg
|
|
Tip ta 'magna
|
Desktop
|
|
Spazjar minimu taċ-ċippa
|
0.1mm
|
|
Pixel tal-kamera
|
6 miljuni
|
|
Tmigħ taċ-ċippa
|
awtomatikament tieħu jew tpoġġi
|
|
Pożizzjonament tal-PCBA
|
Pożizzjonament intelliġenti 'l fuq u' l isfel, il-qiegħ "appoġġ 5 punti" b'PCBA tat-tip v-slot tal-karti li jiffissa li jista 'jiġi aġġustat liberament f'
Direzzjoni tal-assi X-, b'attrezzaturi universali esterni
|
|
Pożizzjoni BGA
|
Pożizzjonament bil-lejżer v-slot tal-karti u attrezzaturi universali
|
|
Lenti CCD ottiku
|
Awtomatikament toħroġ, lura u tiffoka
|
Prodotti Karatteristiċi Ewlenin
Teknoloġija tat-Tisħin Multi-Żona
JutilizzawTeknoloġija tat-Tisħin Multi-Żona, id-DH-A2E jikseb distribuzzjoni ġusta tas-sħana fil-komponenti tal-bord taċ-ċirkwit stampat (PCBA) u tal-Ball Grid Array (BGA) permezz ta' żoni distinti tal-element tat-tisħin tal-magna bħal indipendentiżoni ta 'fuq/ta' isfel/preheat. Dan jippermetti għal distribuzzjoni tat-temperatura qrib uniformi sabiex il-BGA kollha jkunu jistgħu jiġu ssaldjati skont l-ispeċifikazzjonijiet tagħhom stess u b'hekk jeliminaw l-opportunitajiet għal ħsara termali għal komponenti elettroniċi sensittivi waqt il-proċessi tal-issaldjar/desoldering.
Awtomatiku BGA Rework Station
Id-DH-A2E jelimina l-ħtieġa għal proċessi manwali billi juża l-awtomazzjoni biex jimmaniġġja l-funzjonijiet essenzjali ta' xogħol mill-ġdid tal-BGA bħalkontroll tat-temperatura, allinjament, u issaldjar. L-użu ta 'dawn il-kapaċitajiet awtomatizzati jżid il-veloċità u l-eżattezza tal-ħidma mill-ġdid tal-BGA, għalhekk tagħmel din il-magna adattata kemm għal xogħol ta' tiswija ta 'volum baxx kif ukoll bħala żieda għall-manifattura ta' volum għoli.

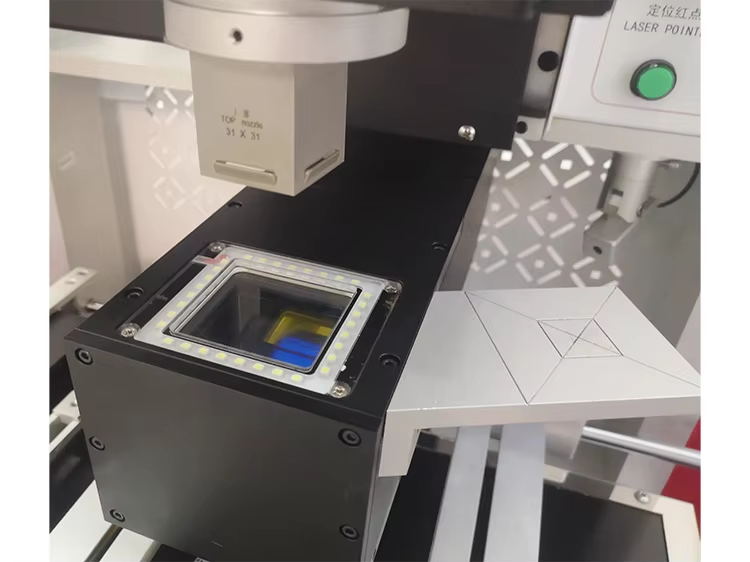

Allinjament ottiku b'CCD Camera
Billi timpjega korp-żviluppat sewwasistema ta 'allinjament ottikuu juża akamera CCD ta'-riżoluzzjoni għoljabiex tipprovdi l-aħjar pożizzjonament tal-komponenti tal-BGA, din il-karatteristika tippermetti lill-utent jiżgura li l-ġonot kollha tal-issaldjar-jkunu perfettament allinjati meta jwettaq xogħol mill-ġdid-b'hekk jimminimizza l-iżbalji kkawżati mill-bnedmin.
BGA Rework Station għal Tiswija tal-Laptop
Iddisinjat speċifikament għat-tiswija ta 'motherboards tal-laptopu elettronika kumplessa oħra, ilDH-A2Ekapaċi jimmaniġġja BGAs b'-pitch fin u jipprovdi l-livell għoli ta' preċiżjoni meħtieġ għat-tiswija ta' komponenti kumplessi tal-laptop. Il-tisħin b'ħafna -żoniuallinjament ottikukaratteristiċi jagħmluha l-għażla perfetta għat-tekniċi li jaħdmu ma 'laptops, smartphones u kompjuters.
Interface tal-Utent Mtejba
Il-DH-A2Ejiġi ma 'interface touchscreen intuwittiv, li tippermetti lill-utenti jikkontrollaw u jaġġustaw faċilment il-profili tat-tisħin, is-settings tal-allinjament, u aktar. Is-sistema tipprovdimonitoraġġ-ħin realital-proċess kollu tal-ħidma mill-ġdid, li tagħti lill-operaturi kontroll sħiħ fuq it-temperatura, il-ħin u l-preċiżjoni tal-allinjament.
Sigurtà u Affidabilità
Id-DH-A2E (l-istazzjon ta' xogħol mill-ġdid tal-BGA għat-tiswija tal-laptop) kien iddisinjat speċifikament b'enfasi fuq is-sikurezza. Jinkludi karatteristiċi bħalprotezzjoni termali avvanzatau ansistema ta 'prevenzjoni ta' sħana żejdali jappoġġjaw ambjent tax-xogħol sikur. L-unità hija mibnija b'komponenti ta' kwalità biex tipprovdi prestazzjoni affidabbli u fit-tul-kemm fit-tiswija kif ukoll fil-manifattura ta' tagħmir elettroniku.

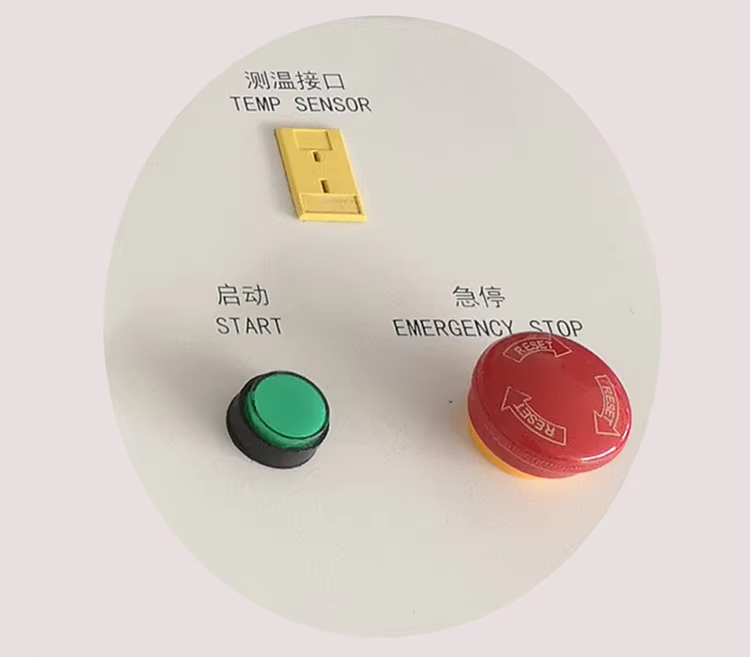

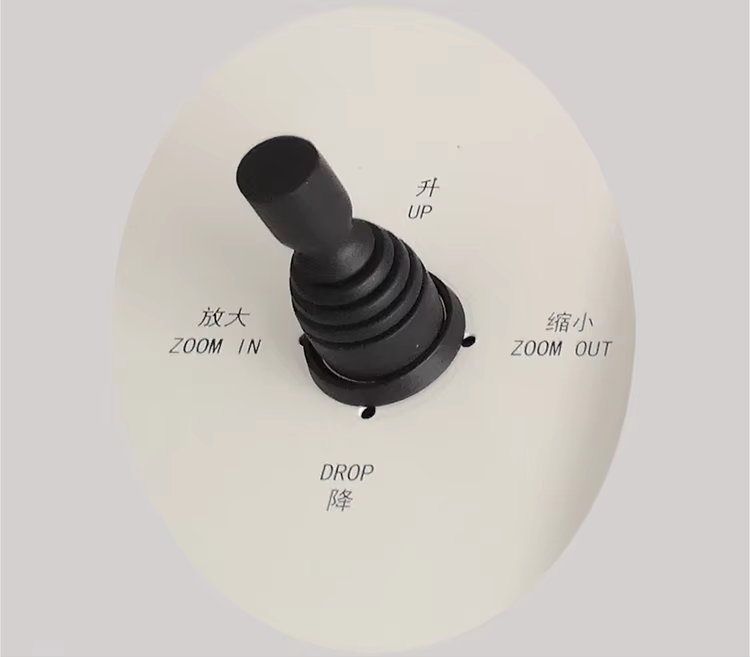

Stampi Dettall
Kumpanija tagħna
Għaliex tagħżel lilna
1. Aħna manifattur professjonali ta 'stazzjon ta' xogħol mill-ġdid BGA b'aktar minn 5 snin ta 'esperjenza fid-disinn, żvilupp, produzzjoni u bejgħ.
2. Il-magni tagħna joffru l-aħjar kwalità bi prezzijiet kompetittivi.
3. Għażliet ta 'kunsinna veloċi jinkludu FedEx, DHL, UPS, TNT, EMS, u tbaħħir bil-baħar jew bl-ajru.
4. Metodi ta 'ħlas: Western Union, T/T, eċċ.
5. Is-servizzi OEM u ODM huma milqugħa.
6. Konsultazzjoni teknika b'xejn u dimostrazzjoni bil-vidjo disponibbli.
7. 1-garanzija ta' sena għall-magna kollha (esklużi l-konsumabbli).
