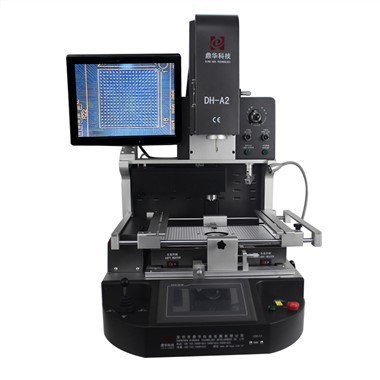

Laser Pożizzjoni Ottika Awtomatika BGA Rework Station



1. Karatteristiċi tal-Prodott

• Semi-awtomatizzazzjoni. Ir-ras ta 'fuq tista' titla 'u tonqos awtomatikament. Il-ġbid tal-vakwu integrat jista 'jqiegħed u jagħżel

up chips awtomatikament

•Rata ta 'suċċess għolja ta' tiswija minħabba kontroll preċiż tat-temperatura u allinjament preċiż ta 'kull ġonta tal-issaldjar.

•It-tisħin tal-arja sħuna ta 'fuq u t'isfel, li tista' tissaħħan fl-istess ħin mill-parti ta 'fuq tal-komponent sal-qiegħ

•Temperature hija kkontrollata b'mod strett. Il-PCB mhux se jinqasam jew isir isfar minħabba li t-temperatura togħla gradwalment.

• Il-kurvi jistgħu jintwerew bil-funzjoni ta 'analiżi tal-kurva instantanja

2.Speċifikazzjoni

Qawwa	5300w
Heater ta' fuq	Arja sħuna 1200w
Ħiter tal-qiegħ	Arja sħuna 1200W. Infra-aħmar 2700w
Provvista ta' enerġija	AC220V±10% 50/60Hz
Dimensjoni	L530 * W670 * H790 mm
Pożizzjonament	Appoġġ tal-PCB V-groove, u b'apparat universali estern
Kontroll tat-temperatura	Termokoppja tat-tip K, kontroll ta 'ċirku magħluq, tisħin indipendenti
Preċiżjoni tat-temperatura	±2 grad
Daqs tal-PCB	Max 450 * 490 mm, Min 22 * ​​22 mm
Irfinar tal-bank tax-xogħol	± 15mm 'il quddiem/lura, ± 15mm lemin/xellug
Ċippa BGA	80*80-1*1mm
Spazjar minimu taċ-ċippa	{0}.15mm
Sensor tat-Temp	1 (mhux obbligatorju)
Piż nett	70kg

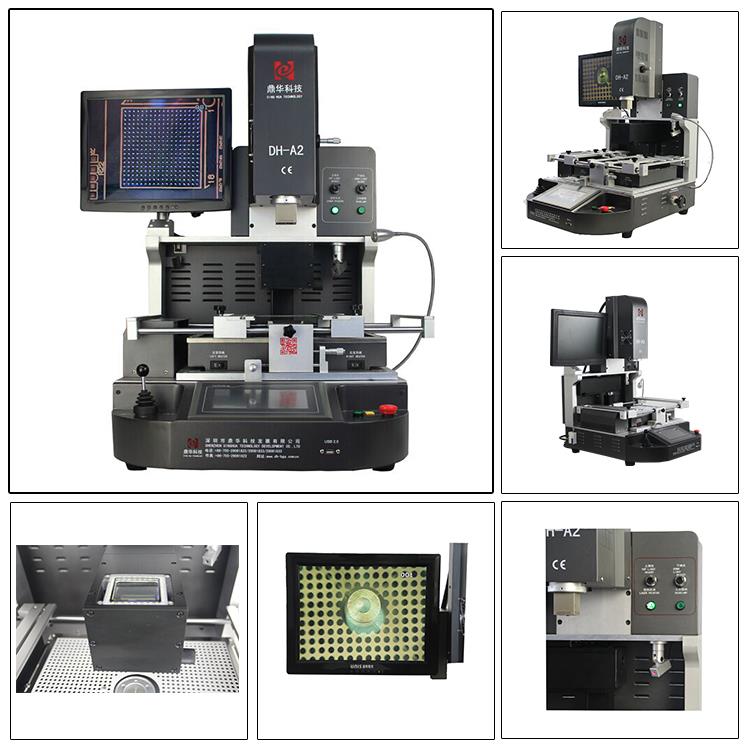

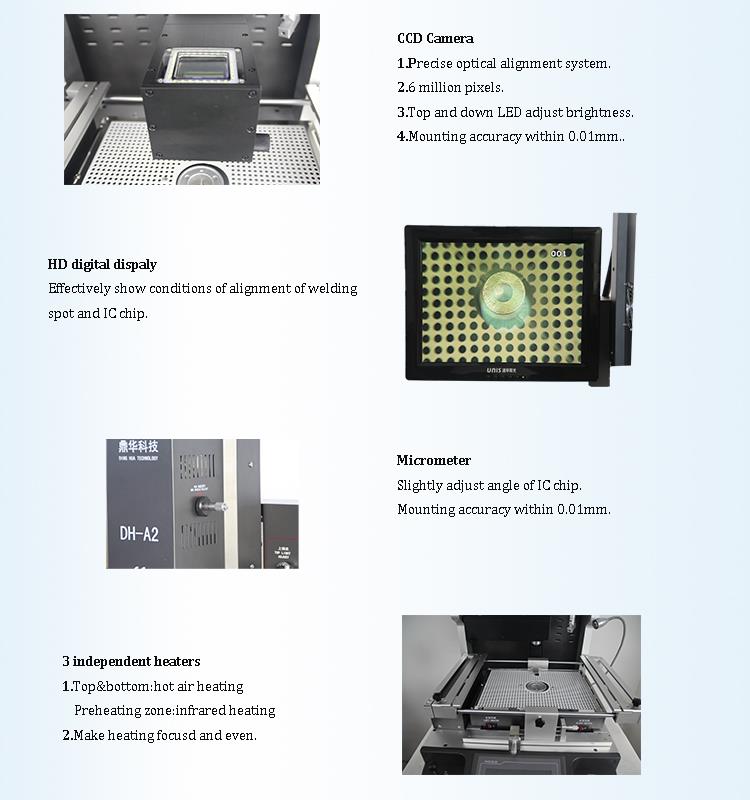

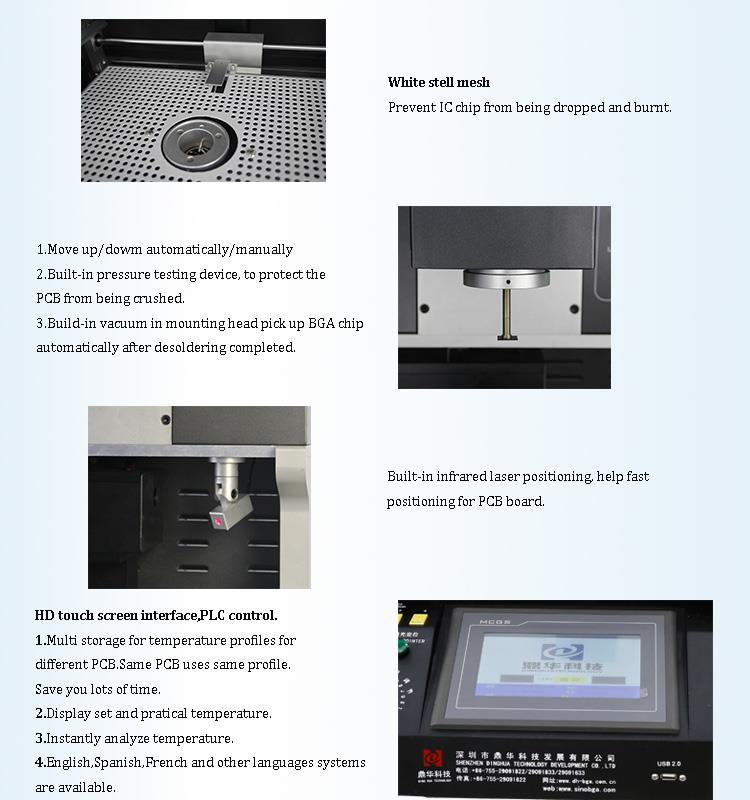

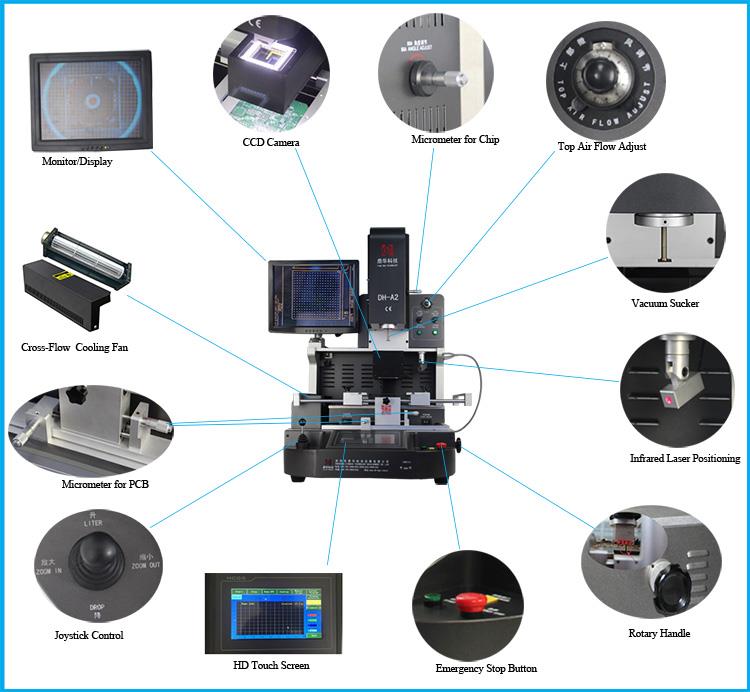

3.Dettalji

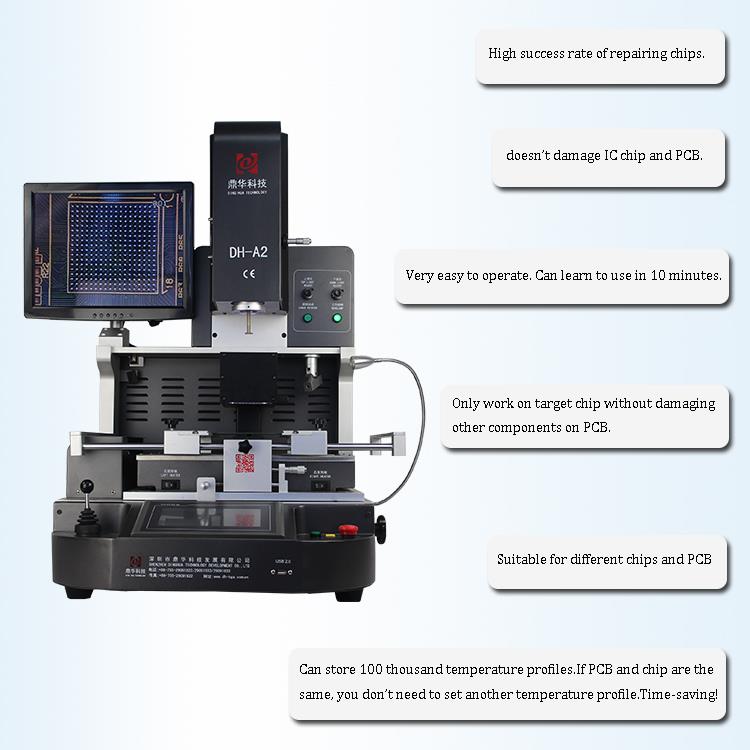

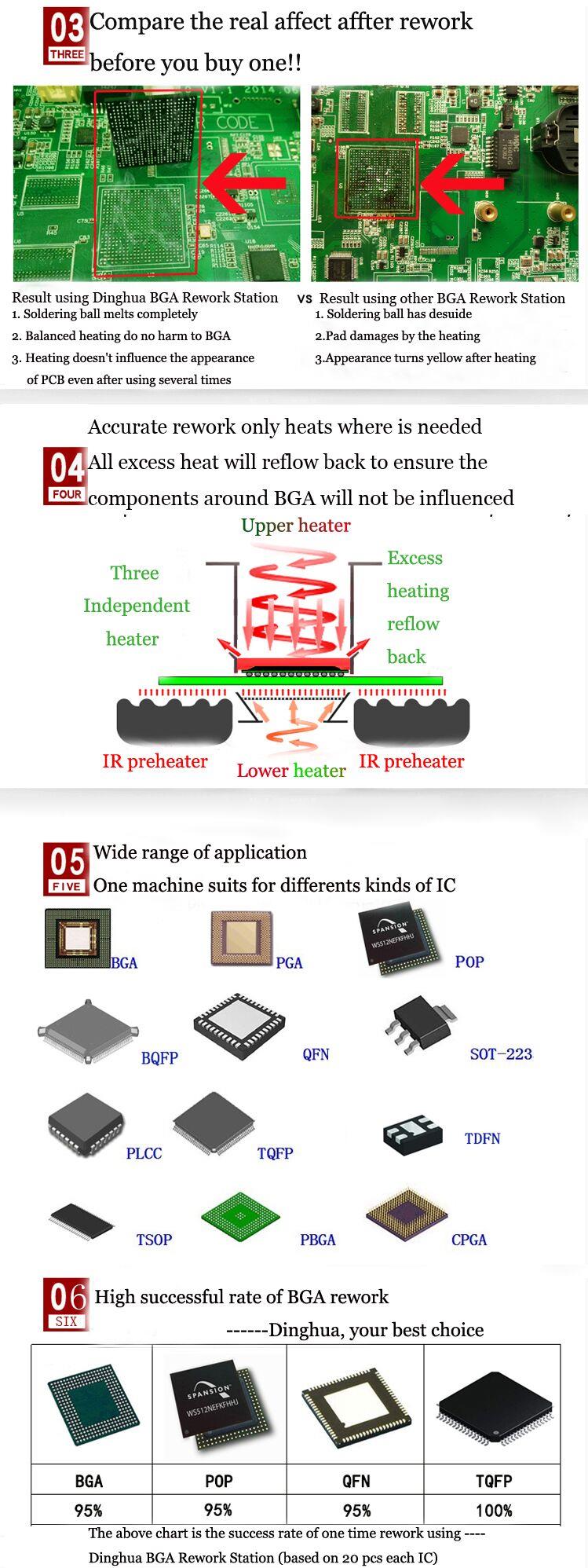

4.Għaliex Agħżel il-pożizzjoni tagħna tal-Laser Ottiku Awtomatiku BGA Rework Station?

5.Ċertifikat

Ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità, Dinghua

għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.

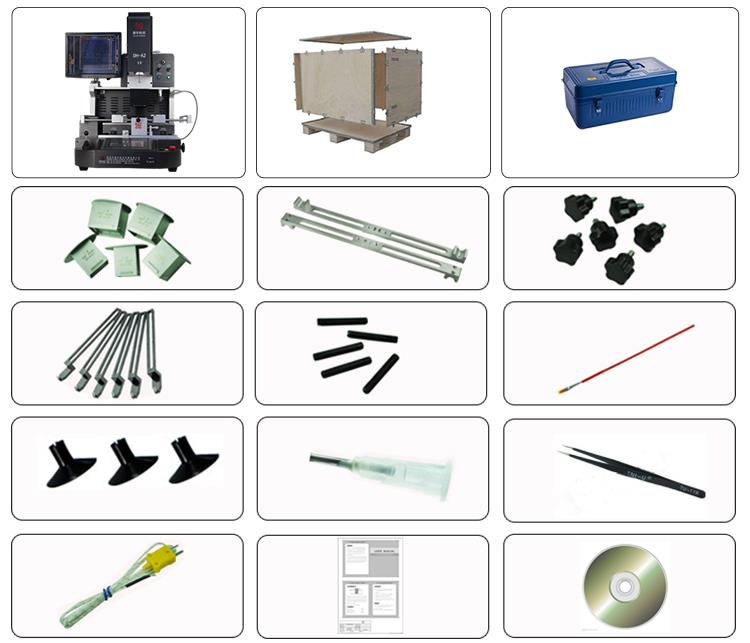

6.Ippakkjar

7. Ġarr

DHL/TNT/UPS/FEDEX veloċi u sikur

Termini oħra tal-ġarr huma aċċettabbli jekk għandek bżonn.

8. Termini ta 'ħlas

Trasferiment bankarju, Western Union, Karta ta 'kreditu.

Il-ġarr se jiġi rranġat ma' 5-10 negozju wara li jsiru ordnijiet.

9.Ikkuntattjana

Merħba biex iżżur il-fabbrika tagħna għall-kooperazzjoni fin-negozju.
Jekk jogħġbok żid ħalli messaġġ, aħna se nikkuntattjawk kemm jista 'jkun malajr

10. Għarfien Relatat Dwar Tiswija tal-Motherboard

Raġunijiet għall-falliment tal-motherboard

1.Żbalji tal-Bniedem: Dawn jinkludu t-twaħħil ta 'kards I/O bl-enerġija mixgħula, jew li jagħmlu ħsara lill-interfaces, ċipep, eċċ., Minħabba t-tqandil mhux xieraq meta ddaħħal bordijiet u plaggs.

2. Ambjent Fqir: L-elettriku statiku ħafna drabi jikkawża ħsara liċ-ċippa tal-motherboard (speċjalment iċ-ċippa CMOS). Barra minn hekk, meta l-motherboard tkun esposta għal ħsara fil-provvista tal-enerġija jew spikes tal-vultaġġ mill-grilja, tista 'tagħmel ħsara liċ-ċippa ħdejn il-konnettur tal-provvista tal-enerġija fuq il-bord tas-sistema. L-akkumulazzjoni tat-trab fuq il-motherboard tista 'wkoll twassal għal short circuits tas-sinjali.

3.Kwistjonijiet ta 'Kwalità tal-Apparat: Ħsara kkawżata minn ċipep ta' kwalità fqira jew komponenti oħra. Huwa importanti li wieħed jinnota li t-trab huwa wieħed mill-akbar għedewwa tal-motherboard.

Istruzzjonijiet

Istruzzjonijiet Operattivi

1.Prevenzjoni tat-Trab: Oqgħod attent għat-trab u uża pinzell biex tneħħiha bil-mod mill-motherboard. Barra minn hekk, xi karti u ċipep fuq il-motherboard għandhom konnetturi tal-pin li jistgħu jiġu ossidizzati, li jwasslu għal kuntatt ħażin. Uża gomma biex tneħħi s-saff tal-ossidu tal-wiċċ, imbagħad daħħal mill-ġdid il-komponent.

2.Tindif bil-Kimiċi: Tista 'wkoll tuża trichloroethane (evaporazzjoni) għat-tindif tal-motherboard.

3.L-Immaniġġjar ta 'Nuqqas ta' Enerġija f'daqqa: Fil-każ ta 'nuqqas ta' enerġija f'daqqa, itfi immedjatament il-kompjuter biex tevita li tagħmel ħsara lill-motherboard u lill-provvista tal-enerġija.

4.Settings tal-BIOS u Overclocking: Jekk issettjar tal-BIOS mhux xieraq jew overclocking jikkawża instabbiltà, reset is-settings tal-BIOS. Jekk il-BIOS tkun korrotta (eż., minħabba virus), tista' tikteb mill-ġdid il-BIOS. Peress li l-BIOS huwa bbażat fuq softwer u ma jistax jitkejjel bi strumenti, huwa aħjar li "flash" il-BIOS biex telimina kwistjonijiet potenzjali.

5.Kawżi Komuni ta 'Ħsara fis-Sistema: Ħafna fallimenti tas-sistema jirriżultaw minn kwistjonijiet bil-motherboard jew fallimenti tal-karta I/O. Il-metodu ta 'manutenzjoni "plug-and-play" huwa mod sempliċi biex jiġi ddeterminat jekk it-tort huwiex tal-motherboard jew ta' apparat I/O. Dan il-metodu jinvolvi l-għeluq tas-sistema u t-tneħħija ta 'kull karta waħda waħda. Wara li titneħħa kull karta, ibda mill-ġdid il-magna u osserva l-imġieba tagħha. Jekk is-sistema topera b'mod normali wara li tneħħi karta speċifika, il-ħsara x'aktarx tkun f'dik il-karta jew fl-islot I/O korrispondenti tagħha. Jekk is-sistema għadha ma tibdax sew wara li jitneħħew il-karti kollha, il-kwistjoni x'aktarx tkun mal-motherboard.

6.Skambju ta 'komponenti: Il-"metodu ta' skambju" jinvolvi s-sostituzzjoni tal-komponent difettuż b'wieħed identiku (l-istess tip, mod tax-xarabank, u funzjoni). Dan il-metodu huwa partikolarment utli f'ambjenti fejn huma involuti komponenti faċli biex jitwaħħal. Pereżempju, jekk ikun hemm żbalji fil-memorja, tista 'tbiddel il-stick tal-memorja difettuż ma' ieħor tal-istess tip biex tiddetermina jekk il-kwistjoni hijiex bil-memorja.
