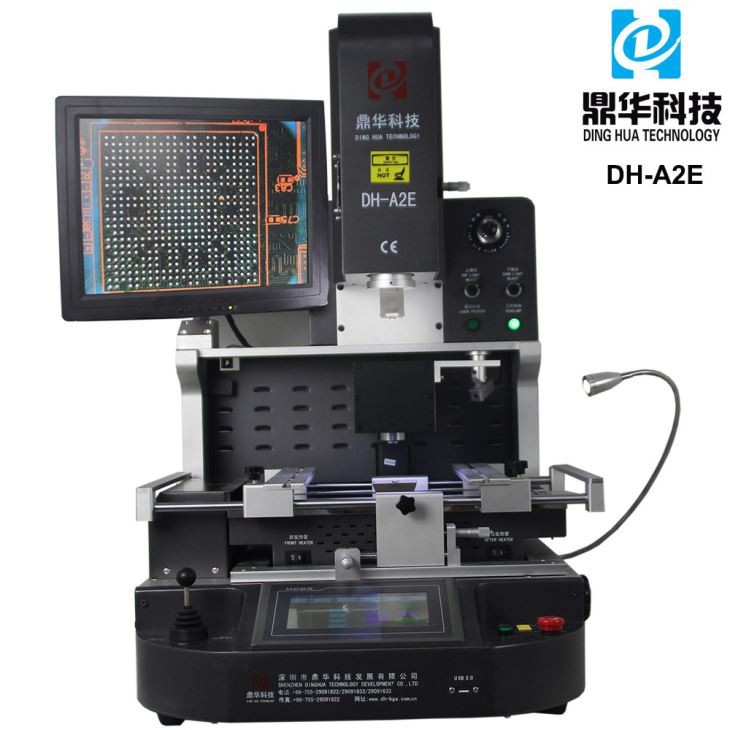

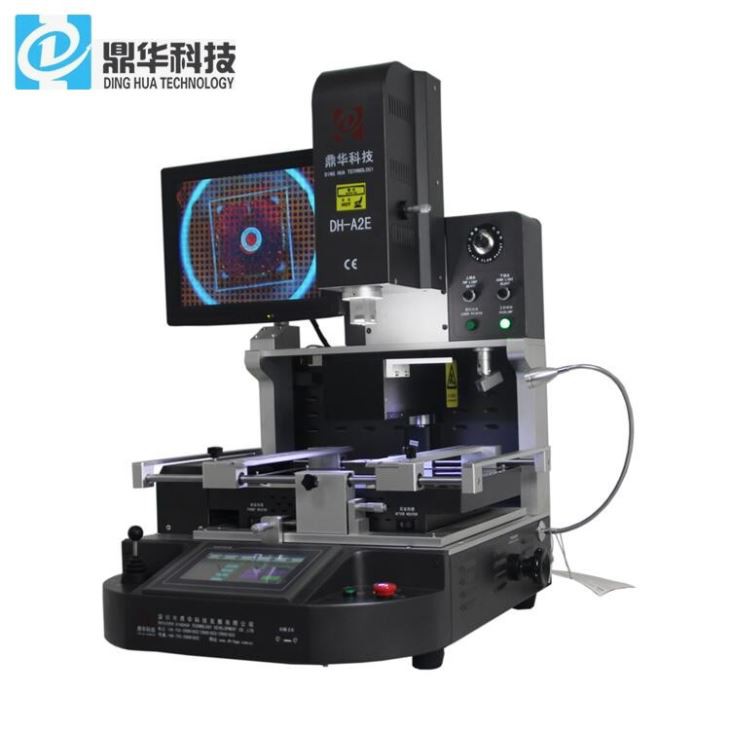

IR Optical BGA Station Reawork

1. b'żona kbira ta 'tisħin ta' qabel
2. fluss ta 'arja sħuna aġġustabbli għal ċipep varji3. Profili tat-temperatura ffrankati4. temperaturi f'ħin reali li juru fuq touchscreen .

Ibgħat l-inkjesta

Deskrizzjoni

1. Introduzzjoni tal-Prodott

Il-powerhouse flessibbli mill-ġdid għal kompiti ta 'sfida

Tisħin ta 'arja sħuna qawwija fl-emittent ta' fuq: 1,200 W
Tisħin ta 'arja sħuna qawwija fl-emittent t'isfel: 1,200 W
Saħħan infra-aħmar qawwi fl-emittent tal-qiegħ: 2,700 W
Erba 'kanali termokoppja għal kejl preċiż tat-temperatura
Teknoloġija ta 'tisħin IR dinamika għal PCBs kbar (370 × 450 mm)
Preċiżjoni għolja (+ / - 0.025 mm) Auto Pick & Poġġi bil-kamera AF zoom motorizzata
Operazzjoni intuwittiva permezz ta '7 "touchscreen b'riżoluzzjoni 800 × 480
Port USB 2.0 built-in
Kamera tal-proċess tar-rifless taż-zoom motorizzata għall-monitoraġġ tal-proċess
Sistema avvanzata ta 'għalf awtomatiku taċ-ċippa

2. Speċifikazzjonijiet tal-prodott

Dimensjonijiet (w x d x x) f'mm	660 × 620 × 850
Piż fil-kg	70
Disinn Antistatiku (Y / N)	Y
Klassifikazzjoni tal-Qawwa f'W	5300
Vultaġġ nominali f'V ac	220
Tisħin ta 'fuq	Hot Air 1200W
Tisħin aktar baxx	Hot Air 1200W
Żona ta 'tisħin minn qabel	2700W infra-aħmar, daqs 250 x330mm
Daqs tal-PCB f'MM	Minn 20 x 20 sa 370 x 410 (+ x)
Daqs tal-Komponent f'MM	minn 1 x 1 sa 80 x 80
Operazzjoni	7- pulzier built-in touch screen . 800 * 480 riżoluzzjoni
Simbolu tat-test	Ce

3. Applikazzjonijiet tal-prodott

Id-Dinghua DH-A2E huwa stazzjon ta 'xogħol mill-ġdid tal-arja sħuna ddisinjata għall-assemblaġġ u xogħol mill-ġdid tat-tipi kollha ta' komponenti SMD .

Din is-sistema hija l-aħjar bejjiegħ għal xogħol mill-ġdid ta 'apparat mobbli professjonali f'ambjenti ta' densità għolja . Il-livell għoli ta 'modularità tal-proċess jippermetti li l-passi kollha ta' xogħol mill-ġdid jitlestew f'sistema waħda {. Id-DH-A2E huwa ideali għall-użu f'R & D, żvilupp tal-proċess, prototiping, u settings tal-produzzjoni .

Huwa jappoġġja applikazzjonijiet li jvarjaw minn 01005 komponenti għal BGAs kbar fuq PCBs ta 'daqs żgħir sa medju, li jiżguraw riżultati ta' l-issaldjar riproduċibbli ħafna .

Punti ewlenin

Ġestjoni termali li twassal għall-industrija
Heater tal-bord ta 'effiċjenza għolja
Kontroll tal-forza b'ċirkwit magħluq
Kalibrazzjoni awtomatika tal-heater ta 'fuq

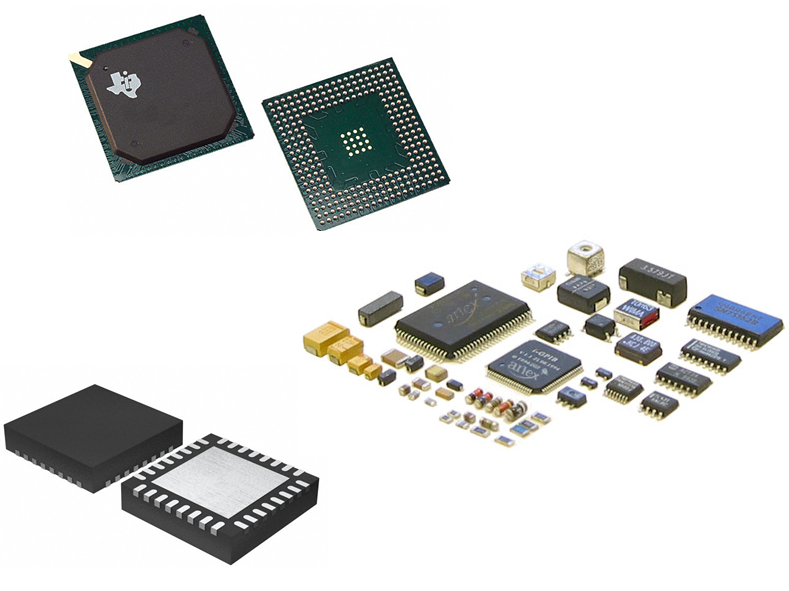

Application photo.png

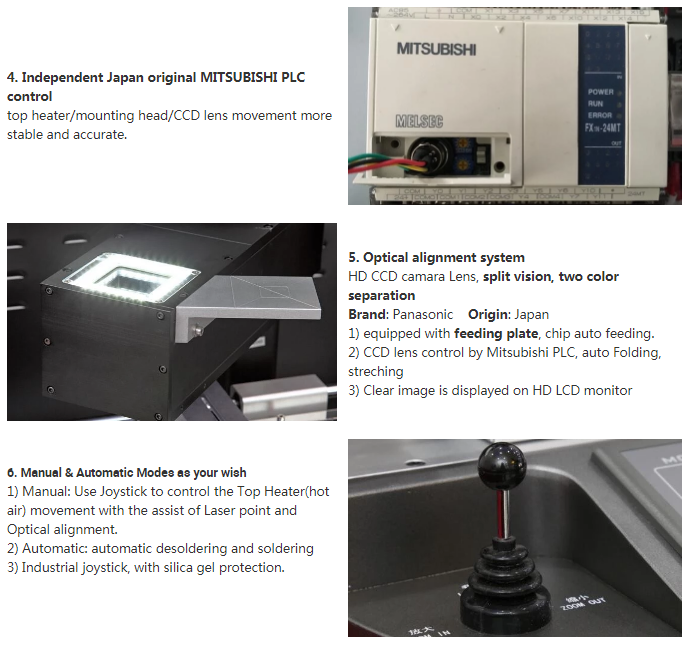

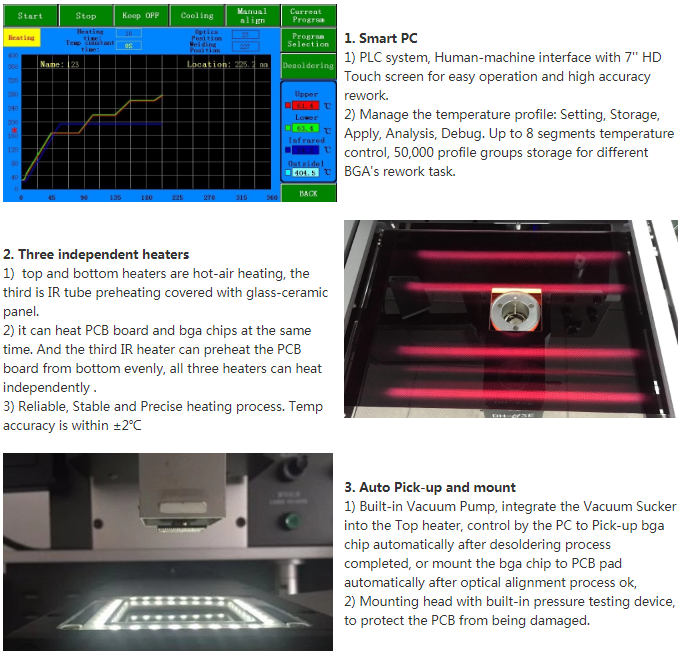

4. Dettalji tal-Prodott

product-1-1

5. Kwalifiki tal-Prodott

product-1-1

6. is-servizzi tagħna

Dinghua huwa mexxej globali rikonoxxut fl-iżvilupp ta 'soluzzjonijiet għall-assemblaġġ u t-tiswija ta' sistemi elettroniċi avvanzati .

Illum, Dinghua tkompli toffri prodotti, soluzzjonijiet u taħriġ innovattivi għall-xogħol mill-ġdid u tiswija ta 'assemblaġġi taċ-ċirkwiti stampati .

Il-kapaċitajiet uniċi tagħna u l-viżjoni ta 'ħsieb' il quddiem taw soluzzjonijiet universali kemm għall-assemblaġġ tat-toqba kif ukoll tal-wiċċ u l-isfidi mill-ġdid fl-elettronika high-end .

L-impenn qawwi tagħna u r-rekord ippruvat irriżultaw f'firxa komprensiva ta 'soluzzjonijiet ta' assemblaġġ u tiswija mfassla biex tissodisfa l-bżonnijiet tiegħek - kemm jekk tkun qed taħdem għall-istandards ISO 9000, speċifikazzjonijiet industrijali, rekwiżiti militari, jew il-linji gwida interni tiegħek stess . tkun xi tkun l-isfida, Dinghua huwa lest li jistabbilixxi benchmark ġdid għalik .

Dinghua - Aktar minn 10 snin ta 'tmexxija tal-industrija, twassil ta' sistemi u soluzzjonijiet għal issaldjar, xogħol mill-ġdid, u tiswija elettronika .

7. FAQ

Apparati elettroniċi u aġġeġġi qed isiru iżgħar u irqaq kuljum, grazzi għal avvanzi teknoloġiċi kontinwi fl-industrija tal-elettronika . L-aqwa kumpaniji elettroniċi tad-dinja qed jikkompetu biex jipproduċu l-aktar apparati kompatti u effiċjenti .

Żewġ teknoloġiji ewlenin li jmexxu din ix-xejra humaSMDs (apparat tal-impunjazzjoni tal-wiċċ)uBGAs (matriċi tal-grilja tal-ballun)-Patti komponenti elettroniċi li jgħinu biex jitnaqqsu d-daqs ta 'apparati .

Nifhmu l-BGA: X'inhi Ball Grid Array u għaliex tużaha?

BGA, jewBall Grid Array, huwa tip ta 'ppakkjar użat fit-teknoloġija tal-impunjazzjoni tal-wiċċ (SMT), fejn il-komponenti elettroniċi huma mmuntati direttament fuq il-wiċċ tal-bordijiet taċ-ċirkwiti stampati (PCBs) . B'differenza mill-komponenti tradizzjonali bi ċomb jew pinnijiet, pakkett BGA juża firxa ta' blalen tal-liga tal-metall irranġati fil-grilja .}}}}}}}}}}}}}}}}}}}}}}}}}}

Dawn il-blalen tal-istann huma tipikament magħmula minn landa / ċomb (Sn / Pb 63/37) jew landa / ċomb / fidda (sn / pb / ag) ligi .

Vantaġġi ta 'BGA fuq SMDs:

PCBs moderni huma densament ippakkjati b'komponenti elettroniċi . hekk kif in-numru ta 'komponenti jiżdied, hekk ukoll id-daqs taċ-ċirkwit tal-bord . biex jimminimizza d-daqs tal-PCB, il-komponenti SMD u BGA jintużaw minħabba li huma kompatti u jeħtieġu inqas spazju .}

Filwaqt li ż-żewġ teknoloġiji jgħinu biex inaqqsu d-daqs tal-bord,Komponenti BGA joffru bosta vantaġġi distinti- Sakemm ikunu ssaldjati b'mod korrett biex tiżgura konnessjoni affidabbli .
