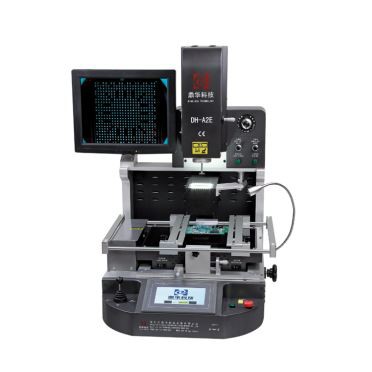

BGA Rework Tabella Għodda Kits DH-A2
1.HD touch screen interface, kontroll PLC
2.Top heater & żennuna 2 f'1 Disinn
3.powerful cross flow fan.
4.laser pożizzjonament flimkien V groove bracket flimkien ma 'apparat universali
Deskrizzjoni
BGA Rework Tabella Għodda Kits DH-A2
| Speċifikazzjonijiet | ||
| 1 | Qawwa totali | 5300w |
| 2 | 3 ħiters indipendenti | Arja sħuna ta 'fuq 1200w, arja sħuna aktar baxxa 1200w, tisħin minn qabel tal-infra-aħmar tal-qiegħ 2700w |
| 3 | vultaġġ | AC220V±10 fil-mija 50/60Hz |
| 4 | Partijiet elettriċi | 7'' touch screen flimkien ma 'modulu ta' kontroll tat-temperatura intelliġenti ta 'preċiżjoni għolja flimkien ma' sewwieq tal-mutur stepper plus PLC plus display LCD flimkien ma 'sistema CCD ottika b'riżoluzzjoni għolja flimkien ma' pożizzjonament tal-lejżer |
| 5 | Kontroll tat-temperatura | K-Sensor ċirku magħluq flimkien ma 'kumpens awtomatiku tat-temperatura PID flimkien ma' modulu tat-temperatura, preċiżjoni tat-temperatura fi ħdan ± 2 gradi. |
| 6 | Pożizzjonament tal-PCB | V-groove flimkien ma 'apparat universali flimkien ma' xkaffa mobbli tal-PCB |
| 7 | Daqs tal-PCB applikabbli | Max 370x410mm Min 22x22mm |
| 8 | Daqs BGA applikabbli | 2x2mm ~ 80x80mm |
| 9 | Dimensjonijiet | 600x700x850mm (L * W * H) |
| 10 | Piż nett | 70 Kg |
Karatteristiċi tal-Prodott
◆ Sistema preċiża ta 'allinjament ottiku
① Sistema ottika tal-kulur b'funzjonijiet ta 'viżjoni maqsuma, separazzjoni ta' żewġ kuluri, zoom in/out u mikro-aġġustament, mgħammra
b'apparat ta 'skoperta ta' aberrazzjoni, b'fokus awtomatiku u tħaddim ta 'softwer
② Il-kamera tas-CCD tamplifika sa 200x, b'funzjoni ta' aġġustament tal-luminożità tad-dawl ta 'fuq / isfel, l-eżattezza tal-immuntar hija fi ħdan 0.01 mm
Kunsinna veloċi Stazzjon awtomatiku ta 'xogħol mill-ġdid tal-BGA tal-arja sħuna bl-aħjar prezz
◆ Karatteristiċi avvanzati
① Il-fluss ta 'l-arja sħuna ta' fuq huwa aġġustabbli, biex tissodisfa d-domanda ta 'kwalunkwe ċipep.
② Desoldering, immuntar u issaldjar awtomatikament.
③ Pożizzjonament tal-lejżer infra-aħmar inkorporat, jgħin għall-ippożizzjonar mgħaġġel għall-PCB.
④ Kap tat-tisħin ta 'fuq u disinn tar-ras tal-immuntar 2 f'1.
⑤ Kap tal-immuntar b'apparat għall-ittestjar tal-pressjoni integrat, biex jipproteġi l-PCB milli jitgħaffeġ.
⑥ vakwu integrat fir-ras tal-immuntar aqbad iċ-ċippa BGA awtomatikament wara t-tlestija tad-diżsaldjar.
Twassil veloċi Stazzjon awtomatiku ta 'xogħol mill-ġdid bga bl-arja sħuna bl-aħjar prezz
◆ Tliet ħiters ikkontrollati b'mod indipendenti
① heaters ta 'fuq u ta' isfel huma tisħin bl-arja sħuna, it-tielet hija żona ta 'preheating infra-aħmar, il-ħiters ta' fuq u ta 'isfel jistgħu jistabbilixxu 8 segmenti
temperatura li qed jogħlew / ħin kostanti / inklinazzjoni ta 'żieda fit-temperatura, tista' tiffranka għexieren ta 'eluf ta' kurvi tat-temperatura tal-gruppi.
② jista 'jsaħħan il-bord tal-PCB u ċ-ċipep bga fl-istess ħin. U t-tielet heater IR jista 'jsaħħan minn qabel il-bord tal-PCB mill-qiegħ b'mod uniformi, biex
evita PCB mid-deformazzjoni waqt il-proċess tat-tiswija. It-tliet ħiters jistgħu jisħnu b'mod indipendenti.
③ Juża kontroll b'ċirku magħluq tat-termokoppja tat-tip k u sistema ta' kumpens awtomatiku tat-temperatura PID, flimkien ma' PLC u
modulu tat-temperatura biex jippermetti devjazzjoni preċiża tat-temperatura għal ± 2 gradi ċentigradi.
④ Is-sensor estern jista 'jiskopri t-temperatura b'mod preċiż, janalizza u jikkalibra l-kurva tat-temperatura reali b'mod preċiż fi kwalunkwe ħin.
Twassil veloċi Stazzjon awtomatiku ta 'xogħol mill-ġdid bga bl-arja sħuna bl-aħjar prezz
◆ Sistema ergonomika multi-funzjonali
① heater tal-qiegħ jista 'jiġi aġġustat 'il fuq u' l isfel.
② Adotta kull tip ta 'żennuni manjetiċi ta' fuq u ta 'isfel, b'rotazzjoni ta' 360 grad, faċli għall-installazzjoni u sostituzzjoni, personalizzati
daqsijiet huma disponibbli.
③ Xkaffa ta 'appoġġ tal-PCB multifunzjonali, tista' tiġi mċaqalqa tul l-assi X, flimkien ma 'apparat universali u parentesi tal-kanal V, adattati għal kulħadd
tip ta 'pożizzjonament PCB.
④ fann cross-flow b'saħħtu awtomatikament jiksaħ il-bord tal-PCB malajr wara li jitlesta d-diżissaldjar jew l-issaldjar, jista 'jipprevjeni l-ħiters
mit-tixjiħ. Il-fann jintefa awtomatikament meta t-temperatura tal-ħiters tinżel għal temperatura normali.
◆ Funzjonijiet ta 'sikurezza superjuri
Il-magni huma ċertifikazzjoni CE garantita. Hija mgħammra b'buttuna ta 'emerġenza. Ukoll hemm twissija bil-vuċi madwar 5 sekondi qabel ma jitlesta l-proċess tal-issaldjar/desoldering. B'apparat ta 'protezzjoni awtomatiku mitfi meta jiġri inċident anormali, b'doppju
kontroll tal-protezzjoni tas-sħana żejda
