Sistema ta 'Saldjar SMT infra-aħmar DH-A2
1. HD CCD Sistema ta 'Allinjament Ottiku għall-Pożizzjonament 2. Funzjoni ta' Sigurtà Superjuri bi Protezzjoni ta 'Emerġenza 3. Top Heating Head and Mounting Head 2 in 1 Design 4. Top Fluss ta' l-arja aġġustabbli biex tissodisfa d-domanda ta 'kwalunkwe ċipep
Deskrizzjoni

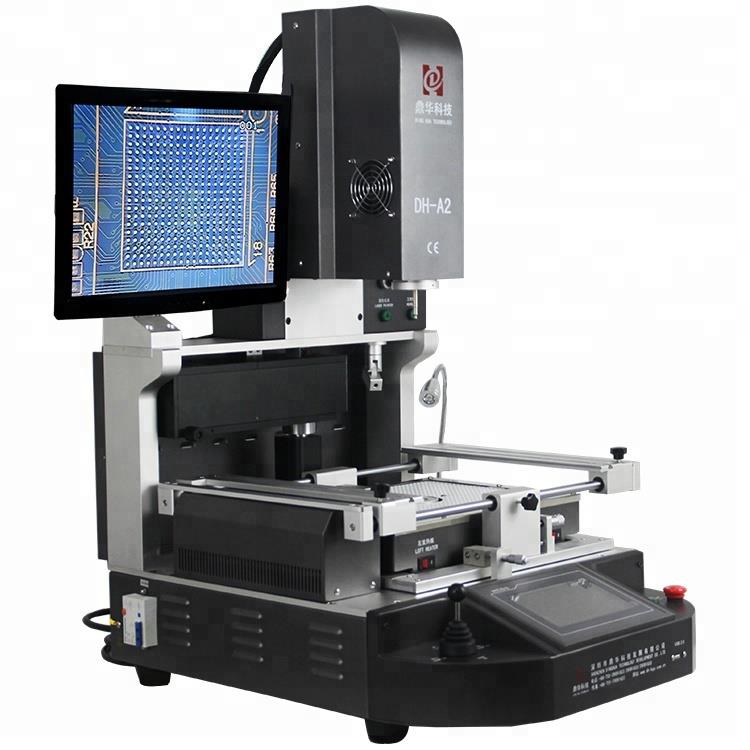

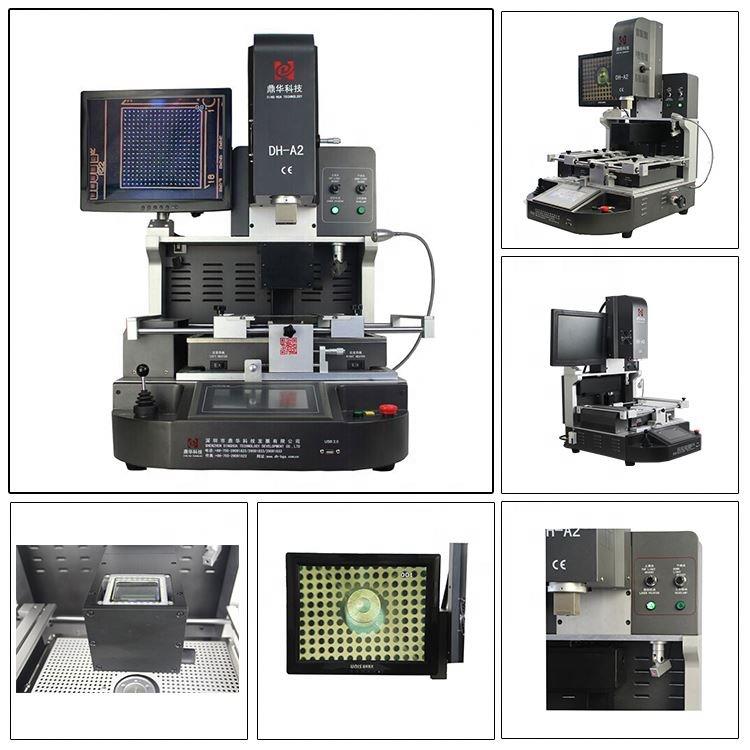

Sistema ta 'Saldjar SMT infra-aħmar DH-A2
DH-A2 mit-teknoloġija ta 'Shenzhen Dinghua hija stazzjon ta' xogħol mill-ġdid semi-automatiku / ibridu IR + Hot-Air SMT imfassal għat-telefon ċellulari, laptop, console tal-logħob, u tiswijiet tal-motherboard elettronika . jintegra:
- Ħiters ta 'fuq u ta' isfel ta 'l-ajru (≈ 1,200 W kull wieħed)
- Żona ta 'tisħin minn qabel infra-aħmar tal-qiegħ (≈ 2,700–3, {000 w) għal tisħin anke ta' PCBs u komponenti
- Sistema tal-Viżjoni bil-Kamera CCD u Pożizzjonar tal-Laser mhux obbligatorju għal Allinjament Preċiż .
- PC Industrijali Inkorporat / PLC & Touchscreen HMI, li jappoġġjaw modi awtomatiċi / manwali, pickup bil-vakwu, sensing tal-pożizzjoni, ħażna u analiżi tal-profil
|
Speċifikazzjonijiet
|
|||
|
1
|
Qawwa totali
|
5300w
|
|
|
2
|
3 Ħiters Indipendenti
|
L-arja sħuna ta 'fuq 1200W, arja sħuna aktar baxxa 1200W, tisħin minn qabel tal-infra-aħmar 2700W
|
|
|
3
|
Vultaġġ
|
AC220V ± 10% 50 / 60Hz
|
|
|
4
|
Partijiet elettriċi
|
7 '' touch screen + modulu ta 'kontroll tat-temp intelliġenti ta' preċiżjoni għolja + sewwieq tal-mutur stepper + PLC + Display LCD + Riżoluzzjoni Għolja Sistema CCD Ottika + Pożizzjonar tal-Laser
|
|
|
5
|
Kontroll tat-temperatura
|
K-sensor-loop magħluq + kumpens tat-temp awtomatiku PID + modulu temp, preċiżjoni tat-temp fi ħdan ± 2 grad .
|
|
|
6
|
Pożizzjonar tal-PCB
|
V-Groove + Universal Fixture + xkaffa tal-PCB mobbli
|
|
|
7
|
Daqs tal-PCB applikabbli
|
Max 370x410mm min 22x22mm
|
|
|
8
|
Daqs tal-BGA applikabbli
|
2x2mm ~ 80x80mm
|
|
|
9
|
Dimensjonijiet
|
600x700x850mm (L * W * H)
|
|
|
10
|
Piż nett
|
64 kg
|
|

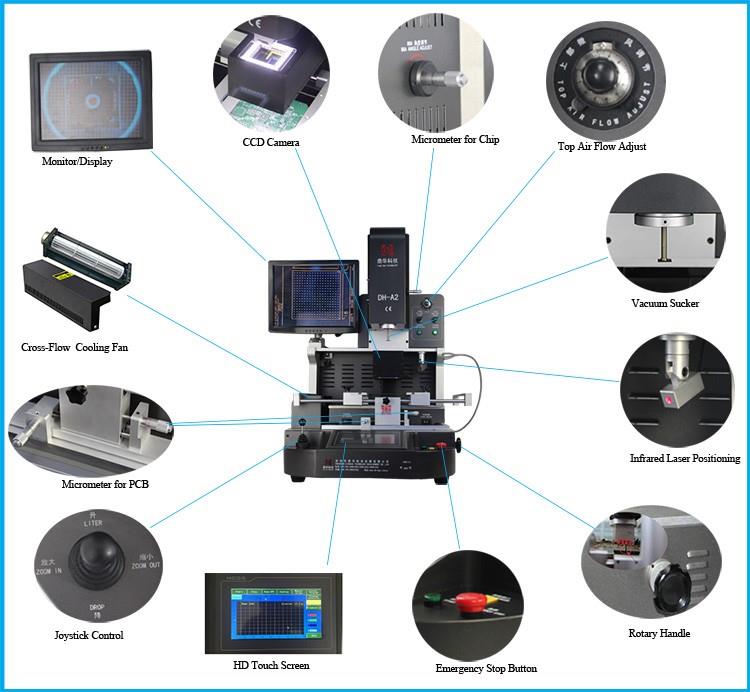

Karatteristiċi avvanzati
① Il-fluss ta 'arja sħuna ta' fuq huwa aġġustabbli biex jissodisfa r-rekwiżiti ta 'diversi ċipep .
② jappoġġja d-desoldering awtomatiku, l-immuntar, u l-issaldjar .

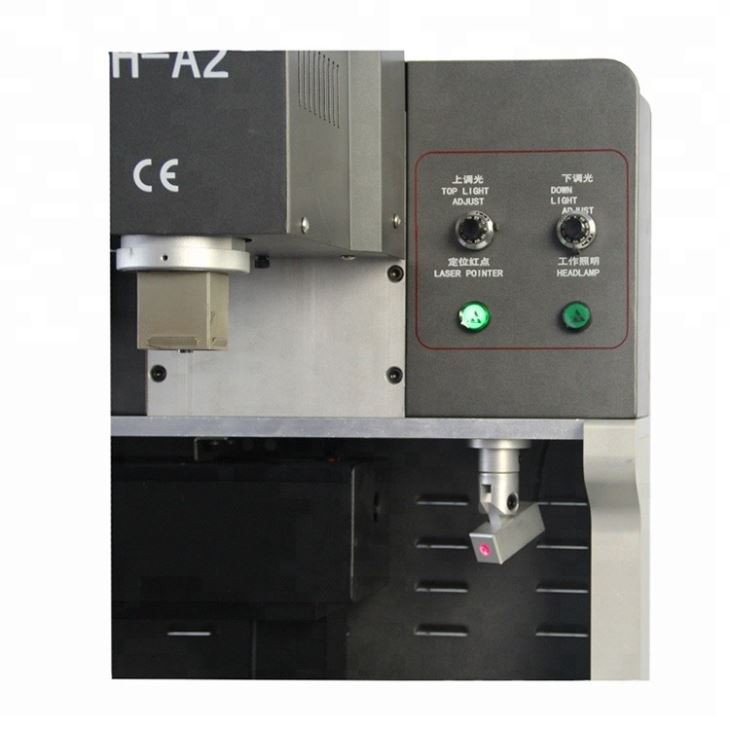

③ Sistema ta 'pożizzjonament tal-lejżer built-in għal allinjament veloċi tal-PCB .
④ Sistema ta 'tisħin infra-aħmar bi tliet ħiters indipendenti .
⑤ Ir-ras tal-immuntar tinkludi apparat ta 'skoperta ta' pressjoni inkorporata biex tevita ħsara fil-PCB .
⑥ Vakwu inkorporat fir-ras tal-immuntar awtomatikament jiġbor iċ-ċippa BGA wara li d-desoldering ikun komplut .

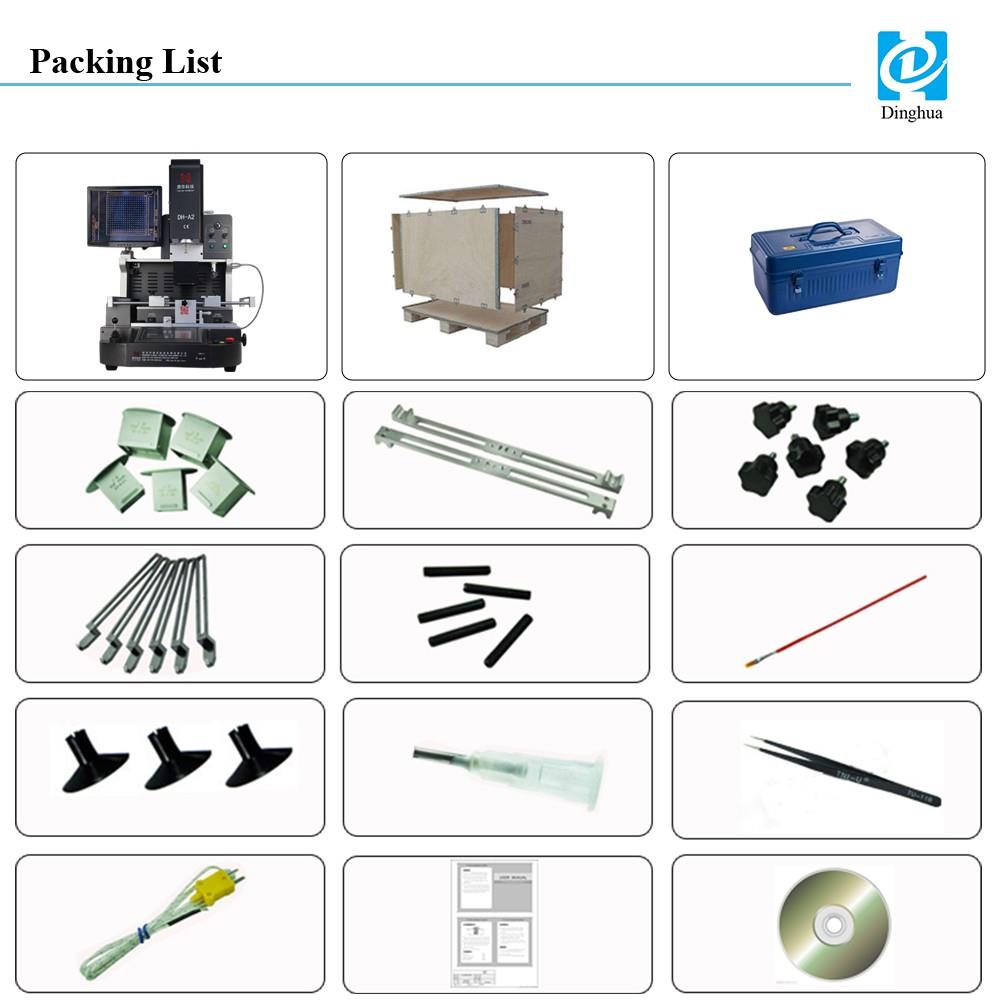

- Magna: 1 sett
- Kollha ppakkjati f'każijiet tal-injam stabbli u b'saħħithom, adattati għall-importazzjoni u l-esportazzjoni .
- Żennuna ta 'fuq: 3 pcs (31 * 31mm, 38 * 38mm, 41 * 41mm) Żennuna tal-qiegħ: 2pcs (34 * 34mm, 55 * 55mm)
- Raġġ: 2 pcs
- Pum tal-għanbaqar: 6 pcs
- Tax-Unicersal: 6 pcs
- Kamin ta 'Appoġġ: 5 pcs
- Pinzell tax-xkupilja: 1 pcs
- Tazza tal-vakwu: 3 pcs
- Labra tal-vakwu: 1 pcs
- Tfixkil: 1 pcs
- Wajer tas-Sensor Temp: 1 PCS
- Ktieb tal-Istruzzjoni Professjonali: 1 PCS
- CD tat-Tagħlim: 1 PCS
