CCD Camera Ottika Bga Reballing Magni
Kamera CCD ottika BGA reballing machine Stazzjon awtomatiku ta 'xogħol mill-ġdid BGA/SMT, b'erja kbira ta' preheating IR sa 430 * 480mm, bħat-TV, arja kondizzjonata u friġġ eċċ jistgħu jissewwew, ukoll, l-alimentatriċi taċ-ċippa awtomatika sħiħa tagħha hija intelliġenti ħafna . Il-parametru tal-prodott tal-kamera CCD ottika...
Deskrizzjoni
Ottiċi CCD kamera BGA reballing magna
Stazzjon awtomatiku ta 'xogħol mill-ġdid BGA/SMT, b'erja kbira ta' preheating IR sa 430 * 480mm, bħat-TV,
l-arja kondizzjonata u l-friġġ eċċ jistgħu jissewwew, ukoll, l-alimentatur taċ-ċippa awtomatiku sħiħ tiegħu huwa intelliġenti ħafna.
Il-parametru tal-prodott tal-magna reballing BGA tal-kamera CCD ottika
Qawwa Totali | 6800W |
Top heater | 1200W |
Ħiter tal-qiegħ | It-2 1200W, it-3 IR heater 4200W |
Qawwa | AC220V±10％50Hz |
Mod ta 'tħaddim | Żewġ modi: manwali u awtomatiku. HD touch screen, bniedem-magna intelliġenti, issettjar tas-sistema diġitali. |
Lenti tal-kamera CCD ottiċi | Quddiem / lura, lemin / xellug bl-idejn |
Ingrandiment tal-kamera | 10x - 220x |
Irfinar tal-bank tax-xogħol: | ± 15mm 'il quddiem/lura, ± 15mm lemin/xellug |
Pożizzjonament BGA | Pożizzjoni tal-lejżer, pożizzjoni veloċi u preċiża tal-pcb u bga |
Pożizzjonament tal-PCB | Pożizzjonament intelliġenti, PCB jista 'jiġi aġġustat fid-direzzjoni X, Y b'"appoġġ ta' 5 punti" flimkien ma 'V-groove PCB bracket flimkien ma' attrezzaturi universali. |
Kontroll tat-temperatura | Sensor K, ċirku mill-qrib, kontroll PLC |
Preċiżjoni tat-tqegħid: | ±0.01mm |
Preċiżjoni tat-temp | ±1 grad |
Dawl | Tajwan wassal dawl tax-xogħol, kwalunkwe angolu aġġustabbli |
Ħażna tal-profil tat-temperatura | 50000 grupp |
Daqs tal-PCB | Max 530 × 490 mm Min 22 × 22 mm |
Ċippa BGA | 2x2 - 80x80 mm |
Spazjar minimu taċ-ċippa | 0.15mm |
Sensor estern tat-temper | 4pc |
Dimensjonijiet tal-Magni | 780x740x890mm |
Piż nett | 97KG |
Piż gross | 140KG |
Dimensjoni tal-ippakkjar | 118*86*121 ċm |
Id-dettalji tal-prodott tal-magna ottika tal-kamera CCD BGA reballing

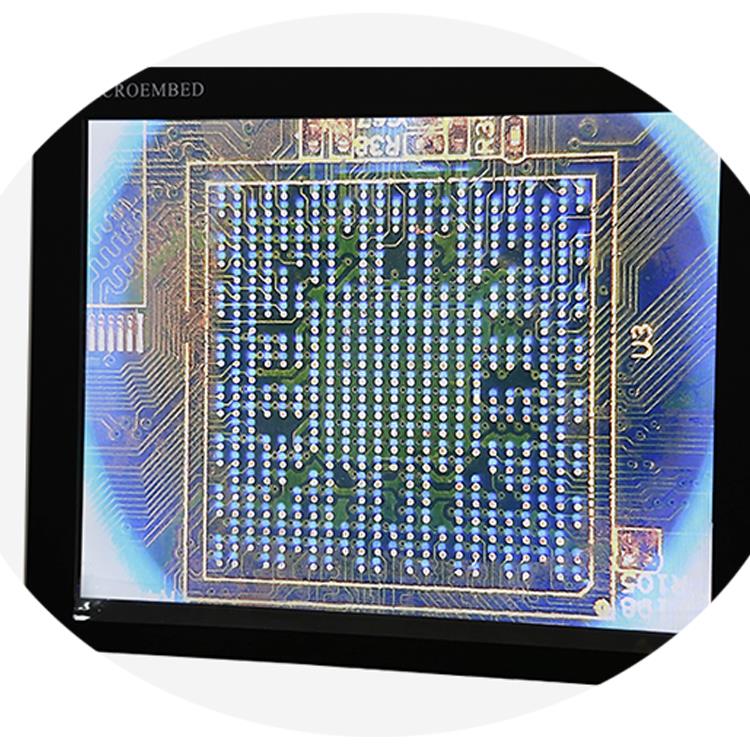

Skrin tal-monitor, 15-il pulzier, 1080P għat-tikek kollha fuq iċ-ċippa u l-immaġini tal-motherboard fuqha.
Hemm 2 żoni ta 'tisħin indipendenti taħt motherboard, waħda hija IR, waħda hija arja sħuna, żennuna użata għall-arja sħuna,
id-daqs tiegħu jista 'jinbidel u personalizzat.
Swiċċijiet IR, 4 biċċiet, meta tissewwa motherboard żgħira jew żgħira ħafna, 2 minnhom jew kollha jistgħu jintfew għal
enerġija mhux meħtieġa bl-użu.

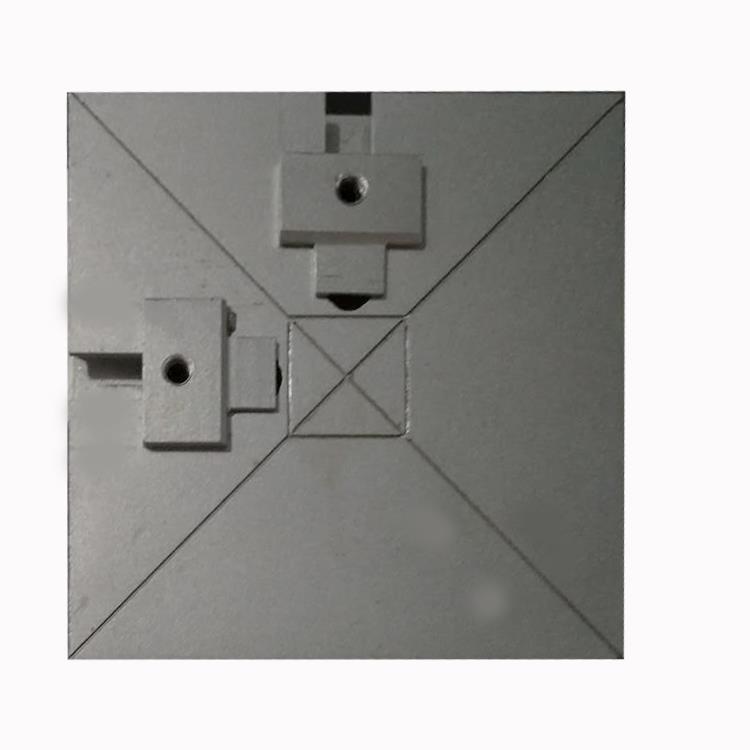

Chip feeder għal dawn id-daqs minn 2 * 2 ~ 80 * 80mm, u huwa awtomatiku sħiħ għal ċippa mgħobbija fuq jew miġbura minn.
Dwar il-workshop u l-uffiċċju tagħna:

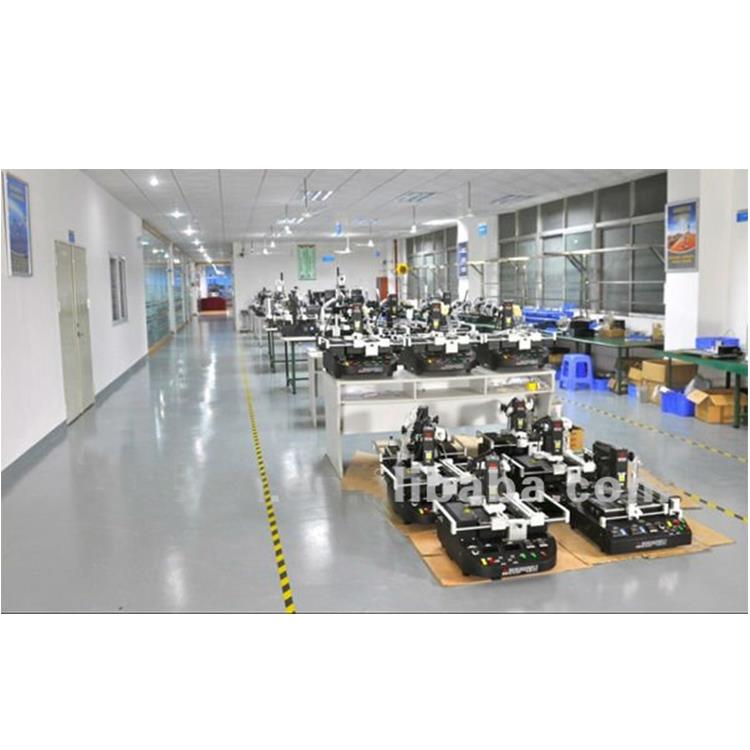

Workshop wiesa 'u qawwi għall-manifattura tal-magni mill-ġdid BGA, li jilħaq l-istandard ISO9001:2000, tagħna
missjoni hija li tipprovdi l-prodotti ta 'kwalità għolja għall-klijenti kollha.
Wieħed mill-uffiċċji tagħna għas-servizz tal-bejgħ u l-kontroll tal-ġestjoni tal-kwalità, il-bejgħ kollu tagħna jilħaq l-esperjenza lil dawk
Stazzjon ta 'xogħol mill-ġdid BGA, normalment, jekk hemm xi problema dwar il-magna, ħafna minnhom jistgħu jiġu solvuti mill-inġinier tal-bejgħ eċċellenti tagħna.
Kunsinna, tbaħħir u servizz ta 'stazzjon ta' xogħol mill-ġdid BGA:
Qabel il-kunsinna, il-magna tkun qed tivvibra l-ittestjar għal mill-inqas 72 siegħa, aħna l-ewwel fabbrika li d-doża tal-proċess.
Materjal sod tal-plywood b'5 saffi (fumigat), fowm ġewwa bejn l-istazzjon tal-ħidma mill-ġdid tal-BGA u l-kaxxa,
b'distakk bejn il-kaxxa u l-art għall-furketta konvenjenti up u ttrasportati fil-vettura jew fuq l-art.
FAQ tal-kamera CCD ottika BGA reballing machine
1. Q: Se tħalli l-magna taħdem mill-ġdid għall-ittestjar wara li tivvibra?
A: Naturalment, il-magna se taħdem għal mill-inqas 12-il siegħa kostanti, f'każ li jkun hemm xi problema, terġa 'tivvibra,
imbagħad run mill-ġdid, biss għall-istazzjon tax-xogħol mill-ġdid BGA tkun perfetta meta l-klijent ltqajna.
2. Q: Tista 'tgħallimni kif nuża jekk jien ġdid?
A: Żgur, ħafna mill-klijenti li xtraw dawn l-istazzjon ta 'xogħol mill-ġdid BGA b'sistema ta' allinjament ottiku huma ġodda,
u dawn il-magni huma ħafna aktar faċli minn wieħed manwali.
3. Q: JEKK għandek magni oħra, ħlief stazzjon ta 'xogħol mill-ġdid BGA?
A: Iva, għandna, bħal, Magna awtomatika li tissakkar bil-kamin, Stazzjon tal-issaldjar awtomatiku u tqassim tal-kolla
magna eċċ.
4. Q: timmanifattura PCBs, ċipep jew komponenti oħra?
A: Le, aħna nikkonċentraw fuq tagħmir ta 'awtomazzjoni, il-missjoni tagħna hija li nagħmlu 21stseklu aktar effiċjenza.
Xi ħiliet dwar it-tiswija tal-PCB:
Qtugħ taċ-ċirkwit, Ċirkwiti tal-wiċċ
Dan il-metodu jintuża biex jaqta 'ċirkwit jew qasir. Sezzjoni żgħira taċ-ċirkwit titneħħa u tifforma waqfa.
Il-wisa 'tal-waqfa għandha tkun mill-inqas wiesgħa daqs l-ispazjar minimu tal-konduttur. Is-Sikkina Kirurġika
jew b'veloċità għolja, tintuża Micro-Drill System. Dan il-metodu huwa rakkomandat għal qtugħ taċ-ċirkwit tal-wiċċ biss.
Wara l-qtugħ, iż-żona hija ssiġillata bl-epossi.
PROĊEDURA
Identifika ċ-ċirkwit jew qasir li għandu jinqata '. Iddetermina mill-arti jew tpinġijiet fejn l-aħjar post
huwa li tagħmel il-break. Il-wisa 'tal-waqfa għandha mill-inqas taqbel mal-ispazjar elettriku minimu meħtieġ.
2. Clean the area.
3. B'attenzjoni agħmel żewġ qatgħat żgħar bis-sikkina u neħħi s-sezzjoni qasira taċ-ċirkwit.
4. Agħżel il-mitħna tal-ballun tad-daqs xieraq u daħħalha fis-Sistema Micro-Drill. Issettja l-veloċità għolja.
Il-mitħna tal-ballun għandha tkun bejn wieħed u ieħor l-istess wisa 'bħaċ-ċirkwit li jrid jinqata'
5. Agħmel bir-reqqa qatgħat 1 jew 2 kif meħtieġ.
6. Iċċekkja l-kontinwità biex tkun ċert li ċ-ċirkwit ikun ġie maqtugħ.
7. Naddaf iż-żona.
8. Ħallat l-epossi. Jekk mixtieq, żid aġent tal-kulur ma 'l-epossi mħallat biex taqbel
9. il-kulur tal-bord tal-PC.
10.Tiswija kompluta.
