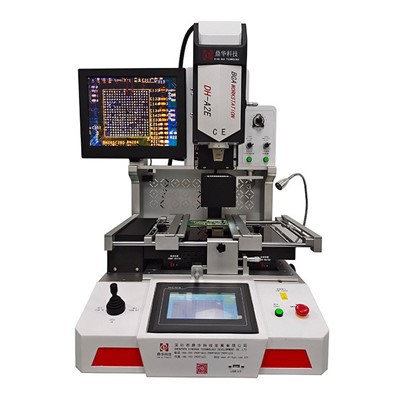

Ball Grid Array Rework Station
Id-DH-A2E jirrappreżenta qabża 'l quddiem fit-teknoloġija tal-ħidma mill-ġdid, li tgħaqqad l-awtomazzjoni industrijali bi preċiżjoni sub-millimetrika biex tindirizza l-aktar tiswijiet ta' PCB ta' sfida. Dan l-istazzjon ta' xogħol mill-ġdid tal--ball grid array bis-sħiħ huwa mibni għal ambjenti fejn ir-ripetibbiltà, l-uptime, u riżultati bla difetti mhumiex-negozjabbli.
Deskrizzjoni
DH-A2E: L-Evoluzzjoni Li jmiss fix-Xogħol mill-ġdid ta' Preċiżjoni Awtomatizzata
Id-DH-A2E jistabbilixxi punt ta' referenza ġdid għal tiswija awtomatizzata ta' PCB ta'-preċiżjoni għolja. Iddisinjat bħala avvanzatstazzjon tax-xogħol mill-ġdid tal-firxa tal-grilja tal-ballun, tintegra l-allinjament ottiku b'ċikli ta' pick-u-post, desoldering, u issaldjar kompletament awtomatizzati, u jnaqqas b'mod sinifikanti d-dipendenza tal-operatur u l-iżball uman.
Inġinerija kemm għall-eżattezza kif ukoll għall-faċilità ta 'użu, danstazzjon ta 'xogħol mill-ġdid smdjikseb speċifikazzjonijiet notevoli: kontroll tat-temperatura fi ħdan ± 1 grad u preċiżjoni tal-pożizzjonament ta '0.01mm. L-interface touch-tagħha intuwittiva bi programmi mgħobbija minn qabel tippermetti lit-tekniċi tal-livelli kollha tal-ħiliet biex iwettqu kumplessirework bga awtomatikuproċessi b’kunfidenza. Minn mikro-BGAs delikati għal komponenti kbar, id-DH-A2E jimmaniġġja firxa wiesgħa ta 'tiswijiet SMT, li jagħmilha l-pedament ideali għal kwalunkwe laboratorju modern ta' tiswija tal-elettronika jew linja ta 'produzzjoni li tfittex li żżid ir-rendiment u l-konsistenza.
Vantaġġi tal-Prodotti
1.Ċiklu ta' ħidma mill-ġdid kompletament awtomatizzata:Esperjenza ta' operazzjoni vera ta' hands-off bit-tneħħija, it-tqegħid, u l-issaldjar awtomatiku taċ-ċippa. Is-sistema ta 'viżjoni integrata u l-immaniġġjar tal-materjal awtomatizzat (pick, feed, pożizzjonament tal-kamera) kompleta arework bga awtomatikuproċess li jimminimizza l-intervent manwali u jimmassimizza t-throughput.

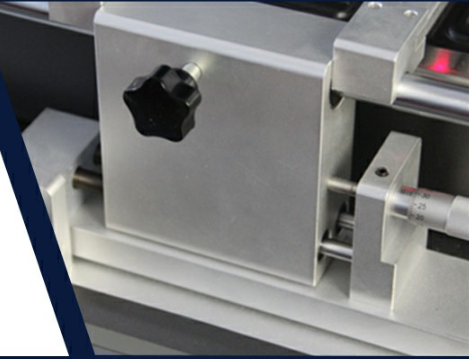

2.Sub-Allinjament ta' Preċiżjoni millimetrika:Sistema integrata ta' allinjament ottiku ta'-preċiżjoni għolja, flimkien ma' slide lineari motorizzat (aġġustament fin tal-assi X, Y, Z-), tiżgura t-tqegħid tal-komponenti bi preċiżjoni ta'0.01mm, virtwalment jeliminaw l-allinjament ħażin.
3.Industrial-Ġestjoni Termali ta' Grad:Sistema ta' tisħin indipendenti bi tliet-żoni (fuq, t'isfel, tisħin minn qabel) b'kontroll tat-termokoppja tat-tip K-ċirku magħluq-iżżomm devjazzjoni tat-temperatura fi ħdan±1 grad. Il-heater t'isfel tal--żona kbira takkomoda diversi daqsijiet tal-PCB għal tisħin uniformi.

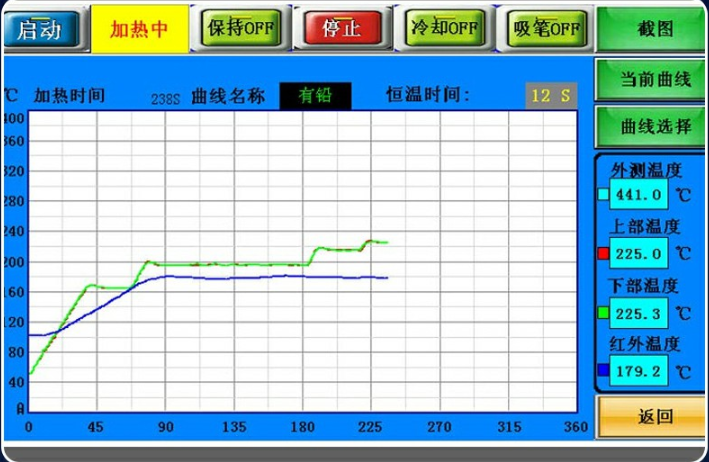

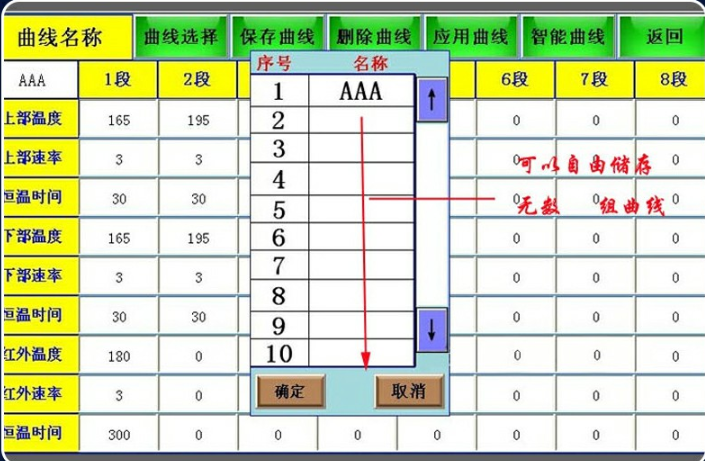

4.Kontroll tal-Iskrin tat-Touch-intuwittiv:Il-PC industrijali b'touchscreen HD u kontroll PLC joffri kemm modi manwali kif ukoll awtomatiċi. Jipprovdi grafiċi tal-kurva tat-temperatura-ħin reali, analiżi, u jaħżen profili vasti għal operazzjoni ta' one-touch, li jissimplifika ħidmiet kumplessi.
Parametri tal-Prodotti
| Kategorija | Speċifikazzjoni |
|---|---|
| Mudell | DH-A2E |
| Qawwa Totali | 5700W |
| Żoni tat-tisħin | 3 (Fuq: 1200W, Żona tal-qiegħ 2: 1200W, Żona 3: 3200W) |
| Provvista tal-Enerġija | AC220V ± 10%, 50/60Hz |
| Kontroll tat-Temperatura | Ċirku-magħluq b'K-Termokoppja tat-Tip |
| Preċiżjoni tat-Temperatura | ±1 grad |
| Preċiżjoni tal-Pożizzjonament | 0.01mm |
| Max. Daqs tal-PCB | 450 x 500 mm |
| Min. Daqs tal-PCB | 10 x 10 mm |
| Daqs taċ-Ċippa Kompatibbli | 2x2 mm sa 80x80 mm |
| Min. Żift taċ-Ċippa | 0.1mm |
| Dimensjonijiet (LxWxH) | 600 x 700 x 850 mm |
| Piż Nett | 70 kg |
Iddisinjat għall-Workshop Professjonali:
Lil hinn mill-ispeċifikazzjonijiet ewlenin, id-DH-A2E huwa mibni għall-użu professjonali ta' kuljum. Karatteristiċi bħal fluss ta 'arja aġġustabbli għal komponenti żgħar, żennuni li jduru 360 grad, attrezzaturi universali, tkessiħ rapidu, u twissijiet bil-vuċi joħolqu fluss tax-xogħol bla xkiel. Tagħha imħattebstazzjon ta 'xogħol mill-ġdid smdkostruzzjoni, ċertifikazzjoni CE, u karatteristiċi ta 'sikurezza ta' emerġenza jiżguraw tħaddim affidabbli u sikur f'ambjenti eżiġenti.
Ideali Għal:Servizzi ta' Manifattura Elettronika (EMS), ċentri ta' tiswija ta'-affidabbiltà għolja (karozzi, aerospazjali, mediċi), dipartimenti ta' R&D, u kwalunkwe operazzjoni li teħtieġ xogħol mill-ġdid ta' preċiżjoni affidabbli u awtomatizzat.
Dettalji tal-Prodotti
