Magna tal-issaldjar awtomatizzata

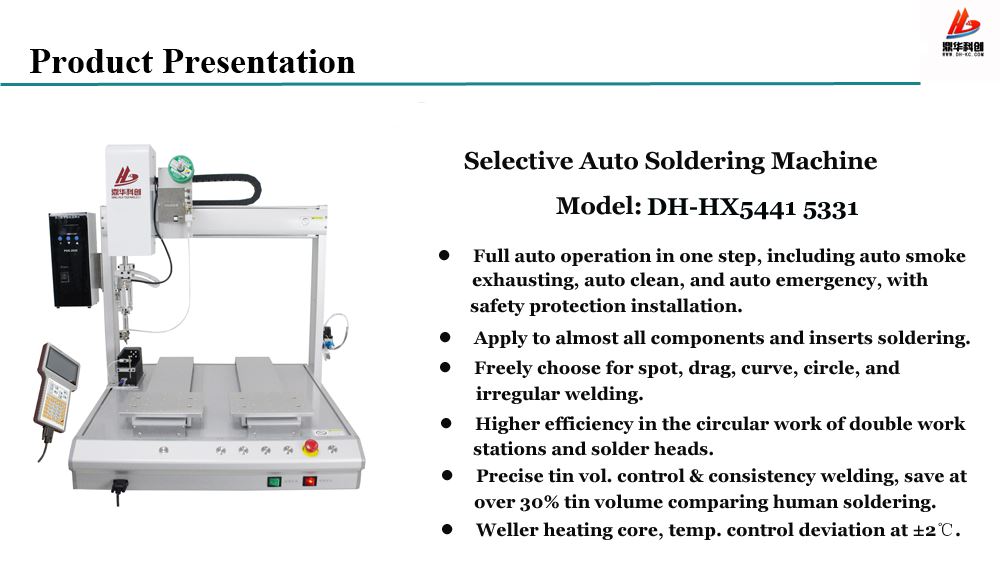

MAGNA ROBOTIĊI GĦALL-issaldjar (Single X Double Y)

MUDELL NO. DH-HX5331 & HX5441

Video Demo:







● Pass wieħed: teżawrixxi d-duħħan awtomatiku, nadif awtomatiku, emerġenza awtomatika;

● Applika għall-biċċa l-kbira tal-komponenti u l-plugin sodering għall-motherboards;
● Agħżel liberament għal post, drag, kurva, ċirku, u wweldjar irregolari;
● Vol tal-landa preċiża. kontroll u l-iwweldjar ta 'konsistenza, taħdem liema idejn tal-bniedem ma jistgħux u jagħmlu nuqqasijiet oħra tal-issaldjar;
● Qalba tat-tisħin tad-ditta, b'devjazzjoni tat-temperatura f'±5 grad;
● Il-ħin u l-veloċità tat-tmigħ tal-landa huwa aġġustabbli.



I: Parametri Tekniċi

Mudell		DH-HX5331	DH-HX5441
Numru tal-assi		5 assi sinkroniċi
Traċċa	assi X	500mm	500mm
	Assi Y1	300mm	400mm
	Assi Y2	300mm	400mm
	assi Z	100mm	100mm
	assi R	360 grad	360 grad
Max li jġorr it-tagħbija		10kg għal kull stazzjon
Veloċità massima	assi X	800mm/sek.
	Assi Y1/Y2	800mm/sek.
	assi Z	450mm/sek.
	assi R	360 grad / sek.
Preċiżjoni ripetuta	assi X	±0.02mm
	Assi Y1/Y2	±0.02mm
	assi Z	±0.02mm
	assi R	±0.02 grad
Daqs massimu tal-prodott		280 * 250mm (X,Y)	280 * 350mm (X,Y)
Programmi Maħżuna		999 profil
Sistema tas-sewqan		Close-loop
Sistema ta 'kontroll		Sistema ta 'kontroll tal-moviment
Firxa tat-temperatura		40-450 grad
Preċiżjoni tat-temperatura		±2 grad
Firxa ta 'allarm tar-ras tat-tisħin		2-99 grad
Għalf		Sistema ta 'tmigħ tal-landa waħda
Qawwa tat-tisħin		200w
Veloċità ta 'tmigħ tal-landa		０－50mm/s
Dijametru tal-landa		Φ0.3-Φ1.2(standard)
Allarmi		Landa miksura, Landa mblukkata, allarm tal-heater
Dimensjoni		L880 * W600 * H830mm	L880 * W700 * H830mm
Input		AC220V±10% 50/60Hz 450VA
Pressjoni tal-arja		0.4-0.8Mpa
Umdità		20-95%
Temperatura tax-xogħol		-10-45 grad
Piż nett		Appr 90kg	Appr 95kg



II:Deskrizzjoni

1. 5 assi robot issaldjar awtomatiku



2. Applika għall-iwweldjar fuq il-post, iwweldjar tad-drag, iwweldjar bil-kurva, iwweldjar b'ċirku, iwweldjar kontinwu b'kurva irregolari.



3. Programm jista 'jiġi kkupjat.



4. Massimu ta '999 programm jista' jinħażen, programm differenti jista 'jinbidel sempliċement għal prodott differenti b'buttuna waħda, l-ebda ħtieġa li terġa' tipprogramma.



5. Personalizzazzjoni hija fakultattiva.



III:Funzjonijiet

1. Tista 'tiddaħħal koordinati billi tikklikkja "ipprogrammar", il-programm jista' jiġi kkupjat minn punt għal punt jew segment għal segment biex jiffranka ħin ta 'programmazzjoni, faċli biex titgħallem. Il-post u l-mogħdija ta 'l-issaldjar jistgħu jiġu modifikati bis-sħiħ.



2. Jista 'jipprogramma issaldjar fuq il-post veloċi kostanti u jiggwida r-ras tal-iwweldjar għall-pożizzjoni tal-issaldjar, jista' jibdel il-ħin tal-intervall ta 'żewġ prodotti biex jimplimenta l-linja mingħajr waqfien u jtejjeb l-effiċjenza billi jipprogramma l-pendent tat-tagħlim sempliċement.



3. Massimu ta '999 profil tal-programm jistgħu jinħażnu, magna waħda tista' issaldjar 999 prodott differenti permezz ta 'programmazzjoni.



4. Il-parametri ta 'spots differenti jistgħu jiġu skambjati b'mod flessibbli, il-kalibrazzjoni tal-programm tikseb kumpens tal-pożizzjoni tal-koordinati awtomatikament, b'kalibrazzjoni ta' rotazzjoni u korrezzjoni ta 'tħaddim ħażin. Il-parametru ta 'kull issaldjar fuq il-post wieħed jista' jiġi kkonfigurat.



5. Applika għall-iwweldjar fuq il-post, l-iwweldjar tat-tkaxkir, l-iwweldjar bil-kurva, l-iwweldjar b'ċirku u l-iwweldjar irregolari, il-parametri kollha tal-iwweldjar jistgħu jiġu kkonfigurati mill-utenti għax-xogħol ta 'wweldjar diffiċli u xogħol ta' iwweldjar mikro.





6. Interface tal-verżjoni Ingliża hija faċli għall-utent biex tiddibaggja anke mingħajr pendant tat-tagħlim.



7. Tmigħ awtomatiku tal-landa, il-kwantità tal-landa tista 'tiġi aġġustata u kkontrollata b'mod preċiż. Il-landa tista 'tkun għalf f'kull ħin biex tapplika għall-iwweldjar diversifikat u ttejjeb l-effiċjenza.



8. Ras tat-tisħin Weller, it-temperatura tista 'tiġi kkontrollata b'mod preċiż għal ± 2 gradi, il-ħin u l-veloċità tal-għalf tal-landa jistgħu jiġu aġġustati biex jinkiseb iwweldjar ta' kwalità għolja.



9. Multi-ponot hija fakultattiva għall-iwweldjar ta 'array standard.



10. Il-mogħdijiet tal-iwweldjar maħżuna jistgħu jintużaw fi kwalunkwe ħin biex jiffrankaw il-ħin tal-ipprogrammar.



11. Robots multipli tal-issaldjar jistgħu jitħaddmu flimkien permezz ta 'kontroll u programmar tal-kompjuter.



12. Bil-ġbir awtomatiku tad-duħħan u l-funzjoni awto nadifa.





IV:Vantaġġi

1. Bil-ġbir awtomatiku tad-duħħan biex iżżomm l-arja nadifa (mhux obbligatorju).



2. Kap tal-istann ta 'qawwa għolja jista' jiġi personalizzat għal melding ta 'kwalità għolja.



3. Il-programm jista 'jkun mgħaġġel billi jerġa' jiġi ssettjat, daħħal u ħassar il-post tal-issaldjar jew modifika sħiħa.



4. Slott tal-ikklampjar biex iġib u jibdel il-prodotti faċilment.



5. Laned ta 'tmigħ f'kull ħin biex japplikaw għall-iwweldjar multiplu u effiċjenza għolja.



6. Kontrollur tat-temperatura tal-issaldjar Weller, jikkontrolla t-temperatura b'mod aktar preċiż u aktar fit-tul.



7. Auto kontra l-kollass.



8. Programmazzjoni b'pendent tat-tagħlim għall-utenti l-ġodda kollha biex joperaw fi żmien sagħtejn.



9. It-tejp tat-trasport awtomatiku huwa fakultattiv għal awtomatiku sħiħ.



10. Il-mod ta 'ġestjoni ta' żewġ utenti ta 'dritt differenti għall-inġinier u l-operatur.



11. B'funzjonijiet ta 'kalibrazzjoni tal-assi R, korrezzjoni ta' operazzjonijiet ħżiena.



12. ±0.02mm preċiżjoni ripetuta biex tinkiseb issaldjar preċiż.





V: Assemblaġġi ewlenin

Nru.	Isem tal-Materjal	Brand
1	Korp tal-magna	Dinghua
2	Guid rail orizzontali	Personalizzat mit-Tajwan
3	Mutur u sewwieq tal-linja mill-qrib	Leadshine
4	Ċinturin + ċirku mill-qrib	Mikipulley
5	Qawwa	Jfissir tajjeb
6	Sensor fotoelettriku	Omron
7	Relay	Omron
8	Sensor U	Omron
9	Heater	Weller



III Ippakkjar u Kunsinna



VI:Profil tal-Kumpanija

SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD huwa manifattur professjonali ewlieni fiċ-Ċina, ġie stabbilit fl-2011. Hija l-fabbrika diretta, biex tiddisinja, timmanifattura, bejgħ, u tesporta fuq linja waħda, tkun involuta fi stazzjonijiet ta 'xogħol mill-ġdid BGA, magni awtomatiċi tal-issaldjar u robots, magni awtomatiċi tal-qfil bil-kamin u robots, magni awtomatiċi tad-dispenser, kif ukoll in-negozju għal magni tal-inċiżjoni CNC, prodotti LCD, u tagħmir u aċċessorji relatati mal-SMT. Aħna impenjati li nipprovdu l-aktar tagħmir avvanzat bi kwalità għolja u servizz f'waqtu lill-klijent tagħna.



Bħala wieħed mill-pijunieri f'din l-industrija, inkomplu ntejbu u ninnovaw flimkien mat-talbiet tas-suq billi nassorbu l-esperjenza ta 'żvilupp avvanzat barra l-pajjiż u nżommu mal-viżjoni tagħna ta' "Professjonalità, Onestà, Innovattivi u Responsabbiltà".



Il-provvista ta 'teknoloġija ewlenija hija l-motiv ewlieni tagħna. Permezz ta 'ħidma f'tim, ksibna t-teknoloġija ċentrali ta' kontroll termali bi privattiva relatata. Fl-istess ħin, il-prodotti tagħna jkopru 3 kategoriji: high-end, mid-end u low-end għall-iżvilupp u l-produzzjoni bl-użu ta 'proċessi manwali, semi-awtomatiċi għal kompletament awtomatizzati. Is-swieq tagħna ġew estiżi f'industriji bħal: tiswija individwali, fabbriki, edukazzjoni, militari u aerospazjali eċċ. Fl-istess ħin, kellna stabbilixxa l-punt tal-bejgħ u s-servizz finali lokalment u barra. Aħna nżidu fis-swieq globali direttament, bi kwalità għolja, prezzijiet kompetittivi, u l-esplorazzjoni għall-bżonnijiet tas-suq, u kkooperaw ma 'ħafna msieħba eċċellenti inklużi Google, FOXCUNN, Lenovo, Sumsung, Huawei, eċċ.



Is-sodisfazzjon tiegħek huwa s-segwitu tagħna, li jeħel mal-fokus fuq il-klijent, orjentat lejn is-suq, il-kumpanija tagħna tipprovdi prodotti ta 'klassi fist u servizzi effiċjenti għolja għall-klijenti permezz ta' innovazzjoni kontinwa. Aħna onorati li naħdmu miegħek biex noħolqu futur isbaħ.









V.FAQ ta 'robot tal-issaldjar awtomatiku

Q1: Ma naf xejn dwar il-magna tal-issaldjar awtomatika, x'tip ta 'magna għandi nagħżel?
Għidilna x'tixtieq tagħmel billi tuża din il-magna. U li tibgħatilna stampa kampjun hija aħjar.
Imbagħad aħna nibagħtulek soluzzjonijiet u suġġerimenti perfetti.

Q2: Meta nieħu din il-magna, imma ma nafx kif nużaha. X'għandi nagħmel?
Aħna nibagħtulek il-manwal bl-Ingliż u l-vidjo tas-CD għall-magna li tuża u żżomm mal-magna. Jekk għad għandek xi dubji, nistgħu nitkellmu bit-telefon jew permezz ta' WHATSAPP/SKYPE. L-inġinier tagħna jista 'wkoll jintbagħat f'pajjiżek biex jinstalla jew jaġġusta l-magna jekk meħtieġ.

Q3: Jekk xi problemi ġara lil din il-magna matul il-perjodu ta 'garanzija, x'għandi nagħmel?
Aħna ser nipprovdu partijiet b'xejn għal din il-magna matul il-perjodu ta 'garanzija jekk il-magna jkollha xi problemi. Aħna nipprovdu wkoll servizz ta' wara b'xejn għal dejjem. Allura kwalunkwe dubju, għidilna, aħna nagħtuk soluzzjonijiet fi żmien 30 min.







Nilqgħu bil-qalb l-imsieħba kollha madwar id-dinja biex jikkonsultaw u jżuru l-fabbrika tagħna!
