Magni Smd Awtomatiċi
1.Allinjament ottiku, allinjament preċiż tat-tqegħid taċ-ċippa, tevita kompletament l-allinjament ħażin; 2.Żarmar awtomatiku, issaldjar awtomatiku, ċippa awtomatika riċiklata, ħaddiema li jilliberaw kompletament; 3.Tħaddim ta 'skrin tat-touch, il-programm huwa mibni minn qabel, jista' jintuża b'mod profiċjenti mingħajr professjonali taħriġ tekniku, jagħmlu ċippa msewwija sempliċi ħafna.
Deskrizzjoni

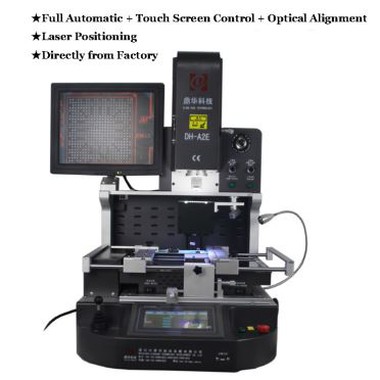

DH-A5 awtomatikament BGA magna mill-ġdid
Magna awtomatika ta 'xogħol mill-ġdid BGA kompletament awtomatika ilha tuża għall-proġett ta' Google fil-Vjetnam, Huawei fiċ-Ċina u
Hyundai fil-Korea eċċ.
Użat ħafna għall-industriji tal-karozzi, l-industriji tal-komunikazzjoni u l-industriji tal-prodotti elettroniċi eċċ, jiġifieri
effiċjenti għolja biex isolvu l-kwistjonijiet ta 'wara l-bejgħ tagħhom għal motherbaords differenti bi problema differenti dwar it-tiswija.stazzjon ta' desoldering
Karatteristiċi
1. Allinjament ottiku: Sistema ta 'allinjament viżibbli li tista' tevita l-allinjament ħażin;stazzjon ta' desoldering weller
2.Desoldering awtomatiku: Neħħi awtomatikament ċippa mill-motherboard tagħha
3.Sweldjar awtomatiku: issaldjar awtomatikament ċippa fuq il-motherboard tagħhastazzjon ta' desoldering bil-vakwu
4.Lokazzjoni tal-laser: Laser jsib pożizzjoni ta 'ċippa fil-motherboard tiegħu
5. Auto scan: Biex jgħinek tosserva komponenti madwar ċipep
6.HR irfinar: Il-fluss ta 'l-arja ta' fuq jista 'jiġi aġġustatstazzjon desoldering pass
7.Touchscreen: Il-parametri kollha jistgħu jiġu ssettjati, bħal, temperatura, ħin u rata tal-inklinazzjoni eċċ.
8.Ċiniż u Ingliż: Hemm alternattivi Ċiniżi u Ingliżil-aħjar stazzjon ta' desoldering
9.Port USB: Tlugħ ta 'softwer jew tniżżil ta' profili temperatrue
10. Tubi tleqq IR: Temperatura sħunaħġieġ-tarka li jkopri IR prheating żona, biex tikseb anke sħana li
PCB u ċipp.issaldjar u desoldering
Analiżi tal-prodott
| Oġġetti | Funzjoni jew użu |
| Mekkaniżmu ta 'tisħin ta' fuq | Vakku mibni fiċ-ċentru ta 'fuq ta' l-arja sħuna |
| Angolu ratated | Ċippa mdawra għall-allinjamentstazzjon ta' desoldering jbc |
| Termokoppja | Temperaturi esterni ttestjatitemperatura ta' desoldering |
| Dwal LED | Dwal tax-xogħolstazzjon ta' desoldering smd |
| Aġġustament tal-arzella | Motherboard imqiegħed u ffissat stazzjon ta 'xogħol mill-ġdid tal-pcb |
| Fann cross-flow | Motherboard u ċippa mkessħasmd issaldjar arja sħuna |
| Żona ta 'tisħin IR | Żona tat-tisħin minn qabelmagna smd malajr |
| PCB X-axis adjsuted | Il-motherboard imċaqlaq fuq l-assi X |
| PCB Y-axis aġġustat | Il-motherboard imċaqlaq fuq l-assi Ystazzjon ta 'xogħol mill-ġdid yihua smd |
| Ġystiku | Zoom in/out, fuq tar-ras 'il fuq/' l isfel |
| LCD | Monitor tal-iskrinxogħol mill-ġdid smt |
| Dawl aġġustat | Sors tad-dawl CCD ottiku aġġustat |
| HR aġġustat | Il-fluss ta 'l-arja sħuna ta' fuq aġġustat |
| Post tal-lejżer | Ċippa indikata fil-pożizzjoni tagħha fuq il-motheboard |
| Emerġenza | Waqqaf meta emerġenti stazzjon ta 'xogħol mill-ġdid hakko smd |
| Swiċċ tad-dawl | Ixgħel/itfi |
| Żennuna tat-tisħin ta 'fuq | Ġbir ta 'fluss ta' arja sħunal-aħjar magna smd |
| Mekkaniżmu ta 'allinjament ottiku | Ħalli t-tikek taċ-ċippa jikkoinċidu fuq il-motherboard |
| Żennuna tat-tisħin t'isfel | Ġbir ta 'fluss ta' arja sħuna |
| Swiċċ taż-żona tat-tisħin minn qabel tal-IR | Ixgħel/itfistazzjon tal-issaldjar bl-arja sħuna irħas |
| Immaġini aġġustata | Immaġini aġġustata fuq monitorscreen |
| Touchscreen | Profili tat-temperatura mdaħħlastazzjon tax-xogħol bl-arja sħuna |
| Port USB | Software imtella u profili tat-temperatura mniżżla |
Parametri tal-prodott
| Provvista ta 'enerġija | 110~220V +/-10% 50/60Hz |
| Qawwa nominali | 6800W |
| Qawwa ta 'fuq | 1200W sugon smd |
| Qawwa aktar baxxa | 1200W |
| Qawwa ta 'preheating IR | 3600W issaldjar tal-immuntar tal-wiċċ |
| Motherboard fiss | Groove V, Bracket PCB mobbli fuq l-assi X/Y, b'attrezzaturi universali |
| It-temperatura kkontrollata | Tip K, ċirku magħluq |
| Preċiżjoni tat-temperatura | +/- 1 gradstazzjon ta 'xogħol mill-ġdid sugon smd |
| Daqs tal-motherboard | Max 550 * 500mm, Min 10 * 10mm |
| Daqs taċ-ċippa | Min 1 * 1mm, Max 80 * 80mm |
| Spazju min | 0.1mmstazzjon ta 'rifluss ta' arja sħuna |
| Irfinar tal-pjattaforma | Quddiem/wara/xellug/lemin: 15mm |
| Zoom in/out | 1 ~ 200 darbaistann bl-arja |
| Portijiet esterni ttestjati b'temperatru | 5 pcs (mhux obbligatorju)smd bga |
| Preċiżjoni tal-immuntar | +/-0.01mm |
| Dimensjoni | L650 * W700 * H850mm |
| Piż nett | 92kgstazzjon ta' desoldering smd |
Dik iċ-ċipep jistgħu jerġgħu jinħadmu kif ġej:
Li dawk iċ-ċipep jistgħu jinħadmu mill-ġdid qed jinkludihom kollha kif hawn taħt, iżda mhux limitat għalihom biss:
BGA PFGA POP TQFP TDFN TSOP PBGA CPGA u l-bqija.Servizzi ta' xogħol mill-ġdid tal-PCB
It-temperaturi kkontrollati b'mod intelliġentistazzjon ta 'xogħol mill-ġdid tal-pcb
Skond il-profili temperatrue stabbiliti fuq touchscreen, il-magna tkun awtomatikament kkalibrata jekk meħtieġ.ħidma mill-ġdid ta' malajr 850a smd
Preheating żona u ħidma fundamentalibord taċ-ċirkwit re
Il-fluss ta 'l-arja sħuna ta' fuq u t'isfel għal desoldering jew issaldjar, fluss ta 'arja żejda se joħroġ 'il bogħod.xogħol mill-ġdid tal-PCB
Iż-żona ta 'preheating IR tintuża għat-tisħin minn qabel tal-motherboard, li tista' tagħmel il-motherboard protetta l-aktar.issaldjar taċ-ċippa
Post tal-lejżerfluss quik ċippa
Post tal-lejżer - li jista 'jgħin lill-inġinier isib malajr il-pożizzjoni taċ-ċippa fil-motherboard.ċippa quik smd291
Profili tat-temperatura maħżunaċipep tal-issaldjar
Esperjenza aħjar biex topera meta tipproċessa n-negozju ta 'xogħol mill-ġdid, kemm profili trid jistgħu jiġu maħżuna u ġestjoni awtorizzata.tneħħija mgħaġġla tal-smd taċ-ċippa
Vidjow tax-xogħol ta 'magna awtomatika ta' xogħol mill-ġdid BGA:
