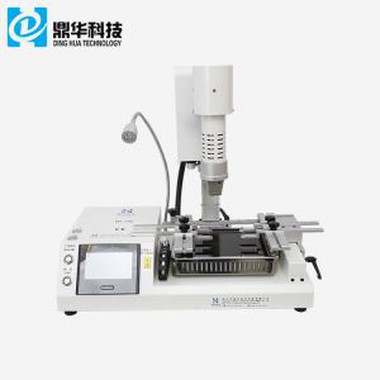

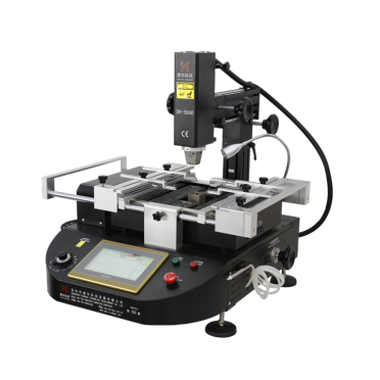

Tagħmir tal-issaldjar SMD Reballing awtomatiku Ibdel

1. Applikazzjoni tal-pożizzjonament tal-lejżer

Aħdem ma 'kull tip ta' motherboards jew PCBA.

Soldar, reball, u desoldering tipi differenti ta 'ċipep: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, ċippa LED.



2. Karatteristiċi tal-Prodott ta 'Allinjament Ottiku



3.Speċifikazzjoni ta 'DH-A2

Qawwa	5300w
Top heater	Arja sħuna 1200w
Ħiter tal-qiegħ	Arja sħuna 1200W. Infra-aħmar 2700w
Provvista ta' enerġija	AC220V±10% 50/60Hz
Dimensjoni	L530 * W670 * H790 mm
Pożizzjonament	Appoġġ tal-PCB V-groove, u b'apparat universali estern
Kontroll tat-temperatura	Termokoppja tat-tip K, kontroll ta 'ċirku magħluq, tisħin indipendenti
Preċiżjoni tat-temperatura	±2 gradi
Daqs tal-PCB	Max 450 * 490 mm, Min 22 * ​​22 mm
Irfinar tal-bank tax-xogħol	± 15mm 'il quddiem/lura, ± 15mm lemin/xellug
Ċippa BGA	80*80-1*1mm
Spazjar minimu taċ-ċippa	{0}.15mm
Sensor tat-Temp	1 (mhux obbligatorju)
Piż nett	70kg



4. Dettalji



5.Għaliex Agħżel TagħnaTagħmir għall-issaldjar SMD Reballing awtomatiku Ibdel il-Viżjoni maqsuma?



6.Ċertifikat

Ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità, Dinghua

għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.



7. Ippakkjar & Ġarr





8. Ġarr

DHL/TNT/FEDEX. Jekk trid terminu ieħor tat-tbaħħir, jekk jogħġbok għidilna. Aħna ser nappoġġjawk.



9. Termini ta 'Ħlas

Trasferiment bankarju, Western Union, Credit Card.

Jekk jogħġbok għidilna jekk għandek bżonn appoġġ ieħor.



10. Kif jaħdem DH-A2Tagħmir tal-issaldjar SMD Reballing awtomatiku Ibdelxogħol?





11. Għarfien Relatat

L-aktar aspett idejqek tal-fabbrikazzjoni tal-maskra tal-istann huwa t-trattament tal-maskra tal-istann, li jsir permezz:

Minbarra l-funzjoni konduttiva tal-via, ħafna inġiniera tad-disinn tal-PCB se jiddisinjawha bħala l-punt tat-test lest għall-prodott wara l-assemblaġġ, u f'xi każijiet, tista 'saħansitra tkun iddisinjata bħala toqba tal-inserzjoni tal-komponent. Fil-każ ta ' konvenzjonali permezz tad-disinn, l-iskop huwa li jipprevjeni li l-istann ma jgħaddix fit-toqba matul il-proċess tal-issaldjar. Jekk il-via tintuża bħala punt tat-test jew toqba għall-inserzjoni tal-komponent, it-tieqa għandha tinfetaħ.

Madankollu, iż-żejt tal-kopertura tat-toqba miksi bil-landa jista 'faċilment jikkawża li jiffurmaw żibeġ tal-landa ġewwa t-toqba. Għalhekk, porzjon konsiderevoli tal-prodott huwa ddisinjat bi plug via biex jindirizza din il-kwistjoni. Dan it-trattament huwa applikat ukoll biex jiffaċilita l-ippakkjar tal-pożizzjoni BGA. Madankollu, meta d-dijametru tat-toqba jaqbeż 0.6mm, iżid id-diffikultà tal-plagg (il-plagg jista 'ma jimlax it-toqba kompletament). Bħala riżultat, it-toqba miksija bil-landa ħafna drabi hija ddisinjata b'tieqa nofsha miftuħa, li għandha dijametru akbar mit-toqba waħda (0.065mm), u l-ħajt tat-toqba u t-tarf huma fil-medda ta '0.065mm, imbagħad sprejjat bil-landa.

L-ipproċessar tal-karattri jinvolvi prinċipalment iż-żieda ta 'pads u marki relatati mal-karattri.

Hekk kif it-tqassim tal-komponenti jsiru aktar densi, huwa meħtieġ li jiġi żgurat li l-karattru ma jikkoinċidix mal-kuxxinett. Bħala minimu, id-distanza bejn il-karattru u l-kuxxinett għandha tkun mill-inqas 0.15mm. Barra minn hekk, il-qafas u s-simbolu tal-komponent jistgħu mhux dejjem ikunu mqassma perfettament fuq il-bord taċ-ċirkwit. Il-biċċa l-kbira tat-tqassim tal-film jitlesta mill-magna, għalhekk jekk ma jistgħux isiru aġġustamenti waqt id-disinn, tista 'tikkunsidra li tipprintja biss il-kaxxa tal-karattru mingħajr ma tipprintja s-simbolu tal-komponent.

Marki komuni jinkludu identifikazzjoni tal-fornitur, marka ta 'dimostrazzjoni UL, grad ta' ritardant tal-fjammi, marka anti-statika, ċiklu ta 'produzzjoni, logo speċifikat mill-klijent, u oħrajn. Huwa importanti li tiġi ċċarata t-tifsira ta 'kull logo, u huwa aħjar li tinnomina u tispeċifika l-postijiet tagħhom.

Jigsaw u Kunsiderazzjonijiet tal-Produzzjoni tal-Forma

Il-jigsaw għandu l-ewwel jiġi ddisinjat għal proċessar faċli. L-intervall tal-ħin għat-tħin elettriku għandu jiġi ddeterminat abbażi tad-dijametru tat-tħin tat-tħin (komunement 1.6mm, 1.2mm, 1.0mm, jew 0.8mm). Meta tiddisinja l-forma tal-pjanċa ippanċjata, għandha tingħata attenzjoni jekk id-distanza bejn it-toqba u t-tarf tal-pjanċa hijiex akbar mill-ħxuna tal-pjanċa. Id-daqs minimu tal-kanal għandu jkun akbar minn 0.8mm. Jekk tintuża V-CUT, il-linja tat-tarf u s-saff tar-ram għandhom ikunu mill-inqas 0.3mm 'il bogħod miċ-ċentru tal-V-CUT.

Barra minn hekk, il-kwistjoni tal-użu tal-materjal għandha tiġi kkunsidrata. Peress li l-ispeċifikazzjonijiet għax-xiri ta 'materjal bl-ingrossa huma relattivament fissi, materjali tal-folji komuni jidħlu f'daqsijiet bħal 930x1245mm, 1040x1245mm, u 1090x1245mm. Jekk l-unità tal-kunsinna ma tkunx raġonevoli, tista 'twassal għal skart materjali sinifikanti.
