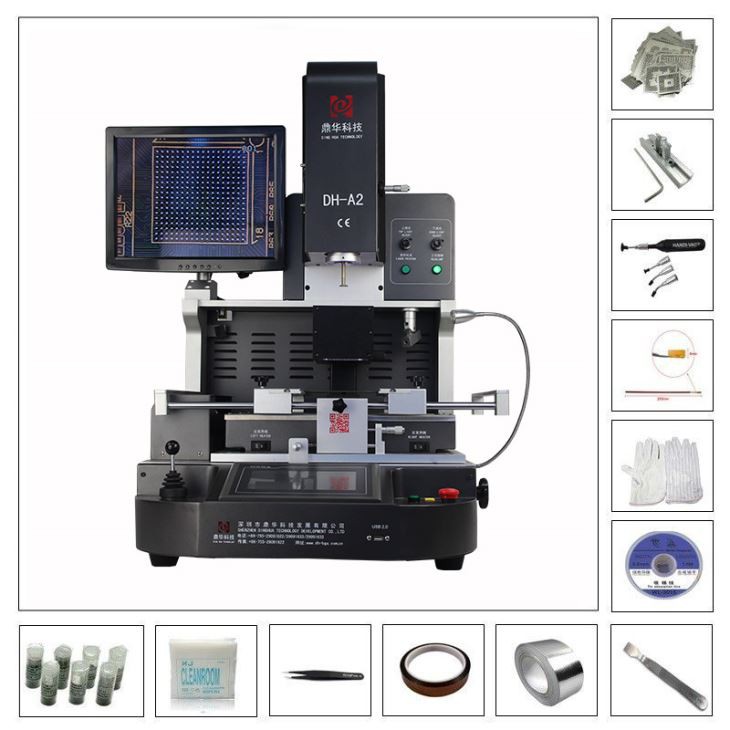

Allinjament ottiku BGA Reballing Station
1. Dinghua DH-A2 Allinjament Ottiku Awtomatiku BGA Reballing Station
2. Direttament mill-fabbrika
3. L-akbar manifattur ta 'stazzjon awtomatiku ta' xogħol mill-ġdid tal-BGA fiċ-Ċina
Deskrizzjoni
Stazzjon ta 'Reballing BGA ta' Allinjament Ottiku huwa tagħmir speċjalizzat użat biex jissewwa jew jirranġa
Ċipep Ball Grid Array (BGA) fuq bordijiet ta 'ċirkwiti elettroniċi. Ċipep BGA huma komponenti ċkejkna li huma
issaldjati fuq bord ta 'ċirkwit, u ħafna drabi jonqsu minħabba diversi raġunijiet bħal sħana, stress fiżiku, u
fatturi esterni, jekk ma jkollhom l-ebda tagħmir professjonali.
L-Istazzjon tal-BGA Reballing tal-Allinjament Ottiku jippermetti allinjament preċiż taċ-ċippa BGA waqt ir-reballing.
Reballing jinvolvi t-tneħħija taċ-ċippa BGA difettuża mill-bord, tindif tal-pads tal-istann, u mbagħad issaldjar
ċippa BGA ġdida fuq il-pads imnaddfa. Il-proċess ta 'reballing huwa kritiku għaliex jeħtieġ preċiżjoni estrema biex
tiżgura li ċ-ċippa l-ġdida tkun allinjata b'mod korrett fuq il-bord.
1. Applikazzjoni
Jista 'jsewwi motherboards ta' kompjuters, smartphones, laptops, bordijiet loġiċi MacBook, kameras diġitali, arja kondizzjonata, TV u
tagħmir elettroniku ieħor mill-industrija medika, industrija tal-komunikazzjoni, industrija tal-karozzi, eċċ.
Solder, reball, u desoldering tipi differenti ta 'ċipep: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, ċippa LED.
3. Speċifikazzjoni
L-Istazzjon tal-BGA Reballing tal-Allinjament Ottiku juża kameras b'riżoluzzjoni għolja biex jaqbad immaġini tal-pads tal-BGA
u ċ-ċippa l-ġdida. Is-sistema mbagħad tanalizza l-immaġini u tuża algoritmi sofistikati biex tallinja t-tnejn
komponenti preċiżament. It-tekniku jista 'jara preview f'ħin reali tal-allinjament fuq skrin u jagħmel aġġustamenti
kif meħtieġ.
| Qawwa | 5300w |
| Top heater | Arja sħuna 1200w |
| Ħiter tal-qiegħ | Arja sħuna 1200W. Infra-aħmar 2700w |
| Provvista ta' enerġija | AC220V±10% 50/60Hz |
| Dimensjoni | L530 * W670 * H790 mm |
| Pożizzjonament | Appoġġ tal-PCB V-groove, u b'apparat universali estern |
| Kontroll tat-temperatura | Termokoppja tat-tip K, kontroll ta 'ċirku magħluq, tisħin indipendenti |
| Preċiżjoni tat-temperatura | ±2 grad |
| Daqs tal-PCB | Max 450 * 490 mm, Min 22 * 22 mm |
| Irfinar tal-bank tax-xogħol | ± 15mm 'il quddiem/lura, ± 15mm lemin/xellug |
| Ċippa BGA | 80*80-1*1mm |
| Spazjar minimu taċ-ċippa | 0.15mm |
| Sensor tat-Temp | 1 (mhux obbligatorju) |
| Piż nett | 70kg |
4. Dettalji
Allinjament ottiku BGA Reballing Station itejjeb l-effiċjenza u l-kwalità tal-proċess ta 'reballing. Dan jiffranka l-ħin
u tnaqqas il-possibbiltà ta 'żbalji waqt l-allinjament. Ir-riżultat huwa xogħol ta 'tiswija jew restawr affidabbli li jirrestawra
il-funzjonalità tal-apparat elettroniku.
5. Għaliex Agħżel l-Allinjament Ottiku tagħna BGA Reballing Station?
6. Ċertifikat
Biex toffri prodotti ta 'kwalità, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD kienet l-ewwel li għaddiet UL,
E-MARK, CCC, FCC, u ċertifikati CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità, Dinghua għadda
Ċertifikazzjonijiet tal-verifika fuq il-post ISO, GMP, FCCA, u C-TPAT.
7. Ippakkjar & Ġarr
10. Gwida tal-operat
