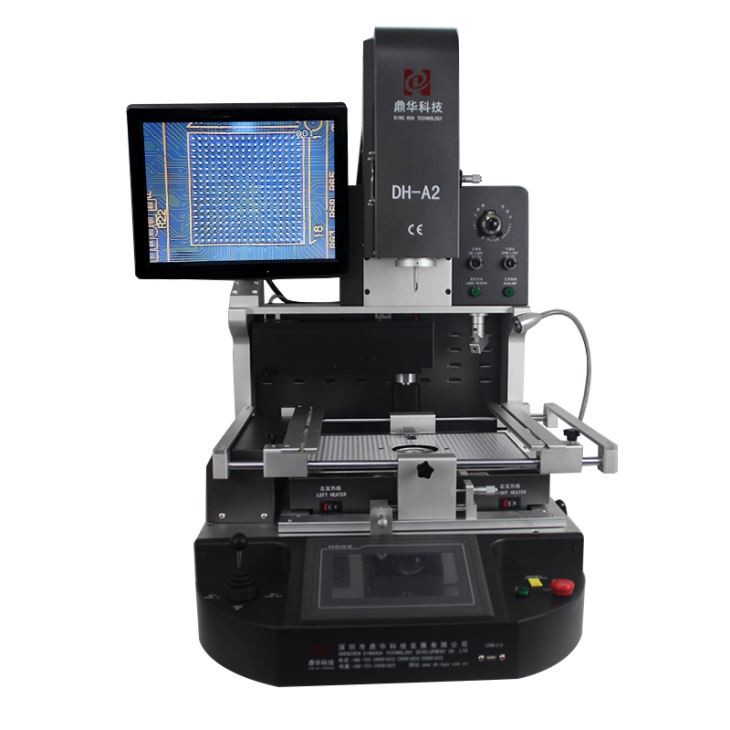

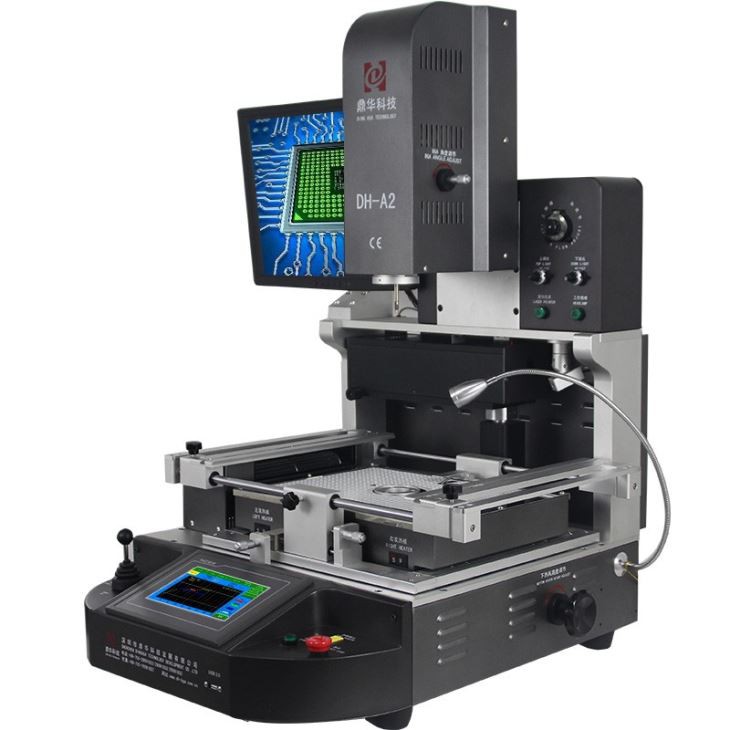

Stazzjon tal-Iwweldjar BGA
1. Dinghua DH-A2 bga stazzjon ġdid ta 'saldatura 2. Direttament mill-fabbrika 3. L-ikbar manifattur ta' stazzjon awtomatiku ta 'xogħol mill-ġdid BGA fiċ-Ċina
Deskrizzjoni
Istazzjon ta 'saldatura maħdum mill-ġdid BGA
1. Applikazzjoni ta 'l-Allinjament Oftiku ta' l-Istazzjon ta 'Reballing BGA
Tista 'ssewwi l-motherboard ta' kompjuter, smartphone, laptop, bord loġiku MacBook, kamera diġitali, arja kondizzjonata, TV u tagħmir ieħor elettroniku mill-industrija medika, industrija tal-komunikazzjoni, industrija tal-karozzi, eċċ.
Stann, reball, li jbiddel ċipep ta 'tip differenti: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ċippa LED.
2.Prodotti Karatteristiċi ta 'Allinjament Ottiku tal-Istazzjon ta' Reballing BGA

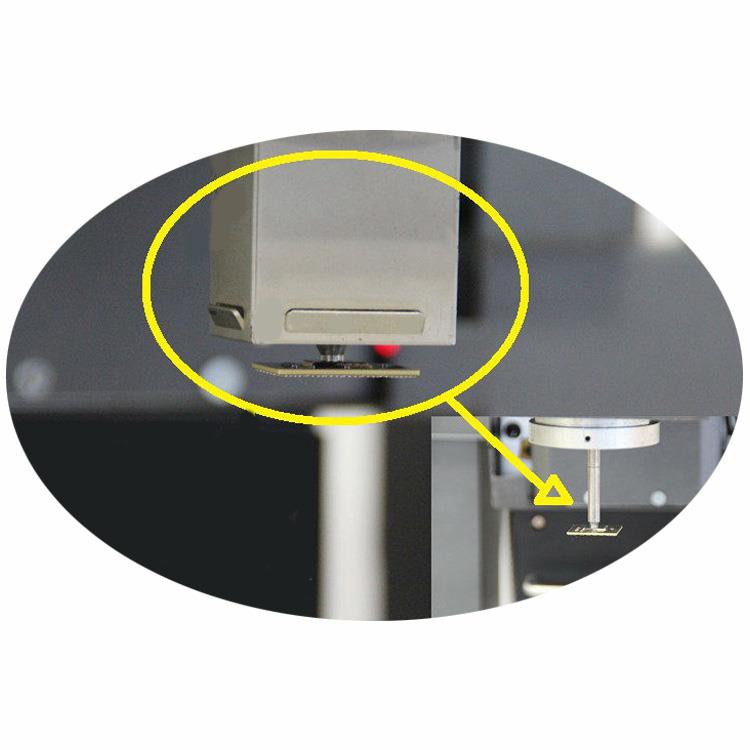

Żennuni ta 'fuq installati bil-vakwu-pinna, li huwa konvenjenti biex jittellgħu, jissostitwixxu u jbiddlu l-ħaxix, eċċ.
Tissorvelja skrin, 1080P, 15-il pulzier, li jintuża għall-allinjament muri fuq.

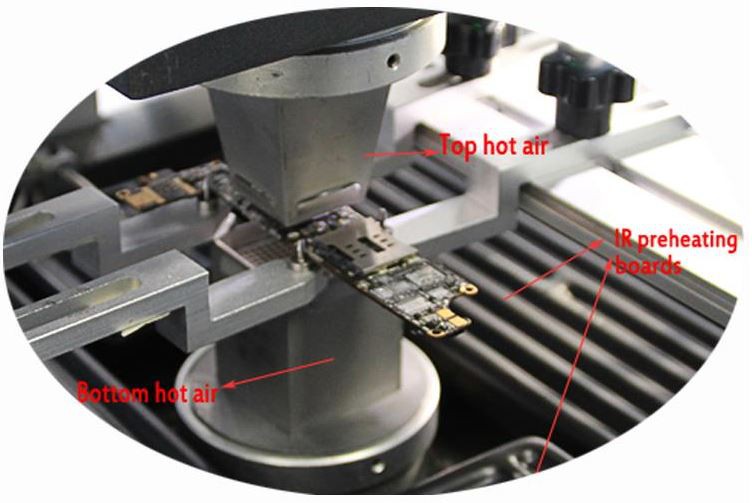

2 heaters ta 'arja sħuna u 1 żona ta' tisħin minn infra-aħmar, ħiters ta 'l-arja sħuna għall-issaldjar u żerriegħa mill-ġdid, tisħin minn qabel bl-infra-aħmar
għal motherboard kbira biex tissaħħan minn qabel sabiex il-motherboard tiġi protetta.

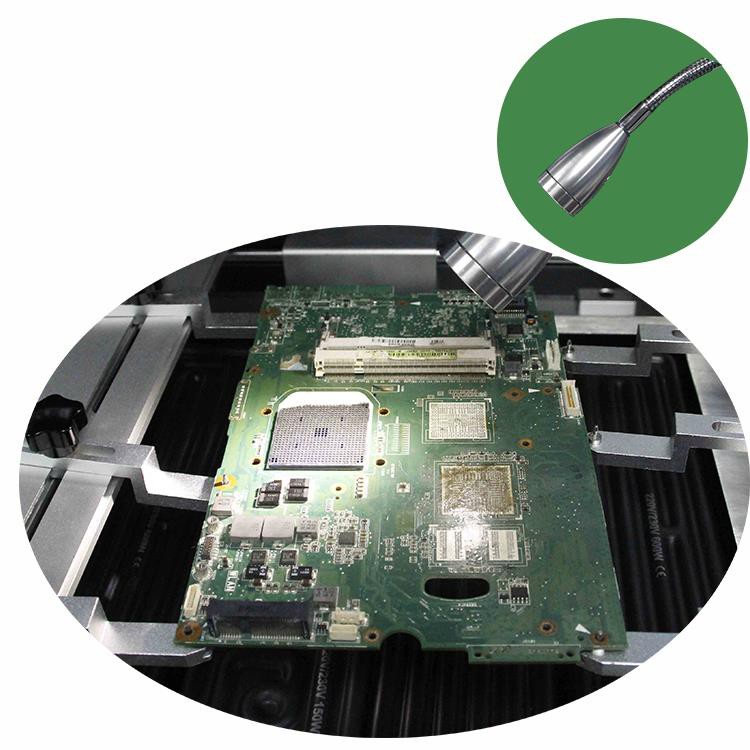

Dawl LED impurtat, 10W, li huwa qawwi biżżejjed biex PCB kbir ikun jidher b'mod ċar.

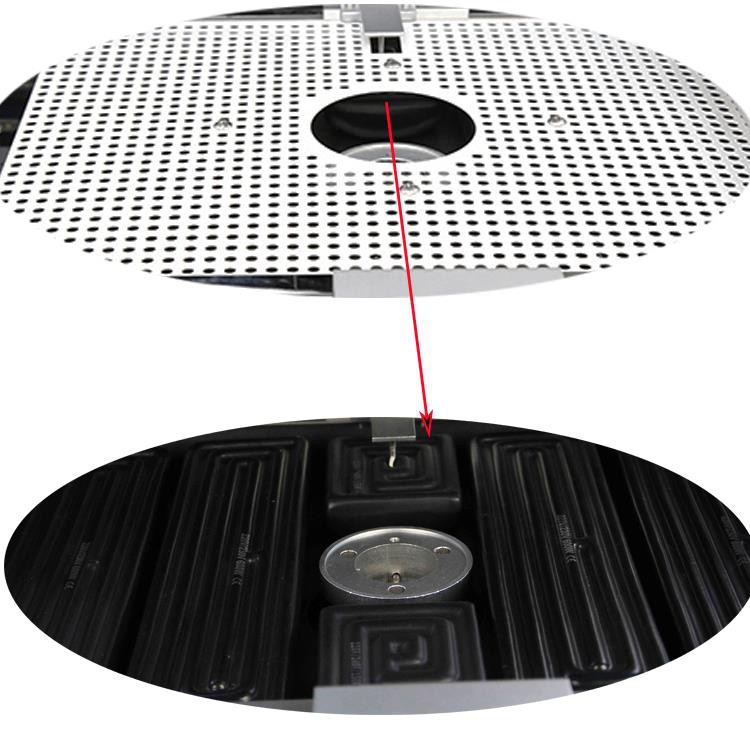

Il-kompartiment tal-malji ta 'l-azzar huwa installat' il fuq miż-żona ta 'tisħin minn infra-aħmar, li jista' jagħmel lill-operaturi protetti milli jweġġgħu,
wkoll għal komponenti żgħar li ma jaqgħux ġewwa, minkejja li jsaħħan b'mod uniformi.
* Rata għolja ta 'suċċess ta' tiswija fil-livell taċ-ċippa. Kontroll preċiż tat-temperatura u allinjament preċiż ta 'kull ġonta tal-issaldjar.
* 3 żoni ta 'tisħin indipendenti jiżguraw temperatura preċiża. Devjazzjoni b '± 1 ºC. Tista 'tissettja profili ta' temperatura differenti fuq l-iskrin ibbażati fuq motherboards differenti.
* 600 miljun pix kamera CCD oriġinali Panasonic jiżgura allinjament preċiż ta 'kull ġonot tal-issaldjar.
* Faċli biex topera. Mhi meħtieġa l-ebda ħila speċjali.
3.Speċifikazzjoni ta 'l-Allinjament Ottiku ta' l-Istazzjon ta 'Reballing BGA
4. Għaliex Agħżel L-Allinjament OurOptical Stazzjon ta 'Reballing BGA?
5. Ċertifikat ta 'Allinjament Ottiku ta' l-Istazzjon ta 'Reballing BGA
Biex toffri prodotti ta 'kwalità, SHENZHEN DINGHUA TEKNOLOĠIJA ŻVILUPP CO., LTD kienet l-ewwel li tgħaddi ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema tal-kwalità, Dinghua għaddiet ISO, GMP, FCCA, C-TPAT verifika fuq il-post.
6.Pakkjar ta 'GG amp; Ġarr ta 'Allinjament Ottiku lill-Istazzjon ta' Reballing BGA
7. Ġarr għalAllinjament Ottiku tal-Istazzjon ta 'Reballing BGA
Aħna nibgħatu l-magna permezz ta 'DHL / TNT / FEDEX. Jekk trid termini oħra ta 'trasport bil-baħar, jekk jogħġbok għidilna. Aħna nappoġġjawk.
8. Termini ta 'Ħlas
Trasferiment bankarju, Western Union, Credit Card.
Jekk jogħġbok għidilna jekk għandek bżonn appoġġ ieħor.
10. Għajnuniet żgħar għall-Allinjament Ottiku BGA u stazzjon manwali ta 'xogħol mill-ġdid BGA:
Il-proċess ta 'żarmar tal-BGA huwa profond u sottili, u għalhekk huwa meħtieġ li nikkontrollaw il-ħiliet u l-passi xierqa sabiex ikollhom effett tajjeb. Qabel ma iwweldja ċipep BGA, sabiex tneħħi l-umdità, PCB u BGA għandhom jinħmew f'forn b'temperatura kostanti f'temperatura kostanti. 80ml 90 ℃ għal 20 siegħa. Aġġusta t-temperatura u l-ħin tal-ħami skont il-grad ta 'umdità.PCB u BGA mingħajr l-ippakkjar jistgħu jiġu wweldjati direttament. Huwa importanti li tingħata attenzjoni speċjali għall-ilbies ta' ċrieki elettrostatiċi jew ingwanti antistatiċi meta tagħmel dan kollu li ġej operazzjonijiet biex tiġi evitata ħsara possibbli liċ-ċippa BGA.
Qabel l-iwweldjar taċ-ċippa BGA, iċ-ċippa BGA għandha tkun allinjata b'mod preċiż fuq il-kuxxinett tal-PCB. Hemm żewġ metodi li jistgħu jintużaw: allinjament ottiku u allinjament manwali. Fil-preżent, l-allinjament manwali jintuża prinċipalment, jiġifieri, linji tal-istampar tal-iskrin madwar il-BGA u l-kuxxinett fuq il-PCB huma allinjati.
It-teknika tal-allinjament BGA u PCB: fil-proċess tal-allinjament tal-BGA u tal-silkscreen, anke jekk il-ballun tal-istann jiddevja mill-kuxxinett b'madwar 30%, xorta jista 'jiġi wweldjat jekk ma jkunx allinjat kompletament. Għaliex fil-proċess tat-tidwib, Il-ballun tal-landa awtomatikament jallinja mal-kuxxinett minħabba t-tensjoni bejnha u l-kuxxinett tal-landa. Wara li l-operazzjoni ta 'allinjament titlesta, poġġi l-PCB fuq il-parentesi tat-tabella tar-ritorn BGA u żguraha hekk li tkun livell bir-ritorn BGA. table.Select l-żennuna tal-arja sħuna xierqa (jiġifieri, id-daqs taż-żennuna huwa kemmxejn ikbar minn BGA), imbagħad agħżel il-kurva tat-temperatura korrispondenti, ibda l-iwweldjar, stenna għat-tlestija tal-kurva tat-temperatura, tkessaħ, imbagħad imla l-BGA wweldjar.
Fil-proċess tal-produzzjoni u l-debugging, huwa inevitabbli li tissostitwixxi l-BGA minħabba ħsara BGA jew raġunijiet oħra. It-tabella tat-tiswija BGA tista 'wkoll tiżżarma l-BGA.Disassemblaġġ tal-BGA jista' jitqies bħala l-proċess invers ta 'l-iwweldjar BGA. Id-differenza hija li wara li l-kurva tat-temperatura tkun intemmet, il-BGA għandha tinġibed 'il barra b'pinna tal-vakwu, u għodod oħra, bħal pinzetta, ma jintużawx biex tevita l-ħsara lill-kuxxinett billi teżerċita forza wisq. Il-PCB tal-BGA mneħħi jintuża neħħi landa waqt li tkun sħuna, allura għaliex għandha titħaddem waqt li tkun sħuna? Minħabba li l-PCB sħun huwa ekwivalenti għall-funzjoni ta 'tisħin minn qabel, jista' jiżgura li x-xogħol tat-tneħħija tal-landa jkun aktar faċli. Il-linja ta 'tinsuction tintuża hawnhekk, tużax wisq forza fl-operazzjoni, sabiex ma tagħmel ħsara lill-kuxxinett, wara li tiżgura li l-kuxxinett fuq PCB huwa ċatt, tista' tidħol fl-operazzjoni ta 'wweldjar ta' BGA.
Il-BGA mneħħija tista 'tkun iwweldjata mill-ġdid. Imma l-ballun jeħtieġ li jiġi impjantat qabel ma jerġa' jiġi wweldjat. L-iskop tat-tħawwil tal-ballun huwa li tħawwil mill-ġdid il-ballun tal-landa fuq il-kuxxinett tal-BGA, li jista 'jikseb l-istess arranġament bħall-BGA l-ġdid.
Bl-ħiliet ta 'hawn fuq tal-proċess ta' wweldjar u żarmar BGA, se jkun hemm inqas tbegħid fuq il-mod ta 'tkabbir tal-iwweldjar, u r-riżultati se jkunu aktar veloċi u aktar effiċjenti. Nispera li l-qsim tal-esperjenza f'dan l-artikolu jagħtik xi ispirazzjoni għall-iwweldjar BGA. u żarmar.
