Stazzjon tal-Ħidma mill-ġdid tal-BGA ottiku semi-awtomatiku
1. Introduzzjoni tal-Prodott Definizzjoni ġdida ta 'tiswija tal-bord - awtomatika, flessibbli u affidabbli għall-proċess! · Kap ta 'tisħin ibridu ta' 1200 W effiċjenti ħafna, tisħin tal-qiegħ IR ta 'żona kbira bi 3 żoni ta' tisħin 3000W) · Allinjament awtomatiku u preċiż tal-komponenti bl-għajnuna ta 'magna...
Deskrizzjoni
Stazzjon tal-Ħidma mill-ġdid tal-BGA ottiku semi-awtomatiku
1. Introduzzjoni tal-Prodott
Definizzjoni ġdida ta 'tiswija tal-bord: awtomatika, flessibbli, u affidabbli għall-proċess!
- Kap ta 'tisħin ibridu ta' 1200 W effiċjenti ħafna
- Tisħin tal-qiegħ IR omoġenju, ta 'żona kbira bi 3 żoni ta' tisħin (800 W kull wieħed)
- Allinjament awtomatiku u preċiż tal-komponenti bl-għajnuna tal-viżjoni bil-magna
- Sistema ta' assi preċiża ħafna u mmexxija bil-mutur għat-tqegħid tal-komponenti (+/- 0.025 mm)
- Riżultati tat-tiswija riproduċibbli u indipendenti mill-utent garantiti
- Kontroll tal-proċess u dokumentazzjoni permezz tas-softwer tal-operatur HRSoft
- Operazzjoni kompletament awtomatika jew semi-awtomatika
- Adattat għall-użu mal-Dip&Print Station
2. Speċifikazzjonijiet tal-Prodott
|
Dimensjonijiet (W x D x H) f'mm |
660 * 620 * 850mm |
|
Piż f'kg |
70 kg |
|
Disinn Antistatiku (s/n) |
y |
|
Klassifikazzjoni tal-Qawwa f'W |
5300W |
|
Vultaġġ nominali f'V/AC |
110 ~ 220V 50/60Hz |
|
Tisħin ta 'fuq |
Arja sħuna 1200W |
|
Tisħin aktar baxx |
Arja sħuna 1200W |
|
Żona tat-tisħin minn qabel |
Infra-aħmar 2700W, daqs: 250 x 330mm |
|
Daqs tal-PCB f'mm |
minn 20 * 20 ~ 370 * 450 mm |
|
Daqs tal-komponent f'mm |
minn 1*1 80*80 |
|
Operazzjoni |
7-pulzier touch screen integrat, riżoluzzjoni 800*480 |
|
Simbolu tat-test |
CE |

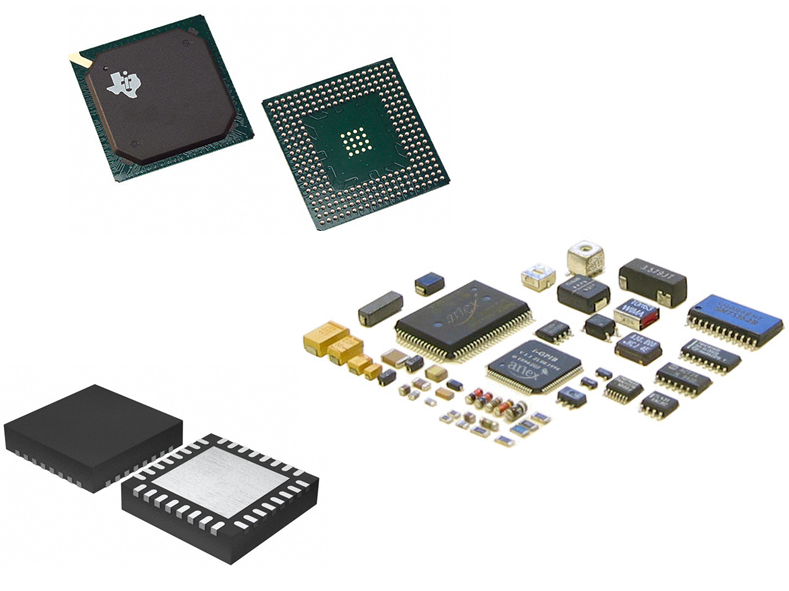

3. Applikazzjonijiet tal-Prodott
Desoldering, tqegħid, u issaldjar ta’ kull tip ta’ apparat immuntat fuq il-wiċċ (SMD): BGA, BGA metalliku, CGA,
Sokit BGA, QFP, PLCC, MLF, u komponenti minjatura b'tul tat-tarf sa 1 x 1 mm.

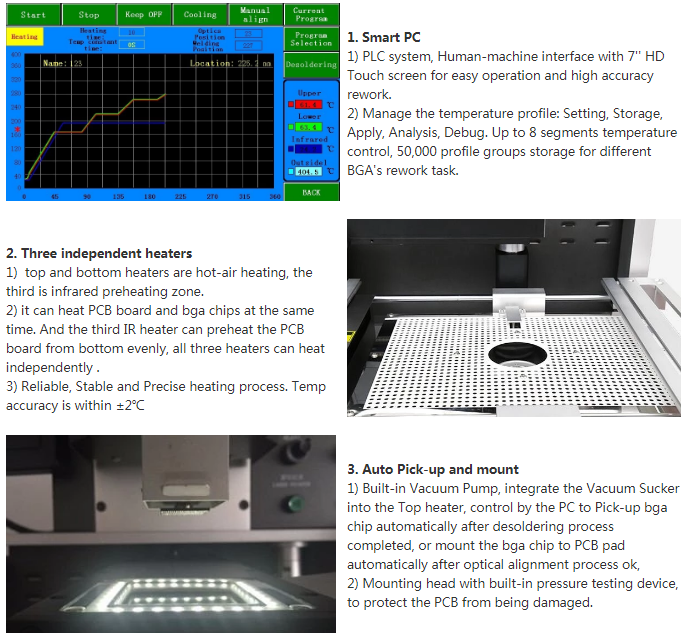

4. Dettalji tal-prodott
5. Kwalifiki tal-Prodott
6. Is-Servizzi Tagħna
Biex nappoġġjaw lill-klijenti tagħna, aħna nipprovdu servizzi ta 'Bejgħ u Appoġġ Tekniku Gold Standard mill-uffiċċji tagħna ta' Dinghua.
L-inġiniera mħarrġa ħafna tagħna għandhom esperjenza fit-tipi kollha ta 'applikazzjonijiet ta' xogħol mill-ġdid u jistgħu jgħinu bi proċessi, żennuni, stensils, spares, u customization.
7. FAQ
Q: Kif il-magna tal-ħidma mill-ġdid Dinghua BGA tikkontrolla t-temperatura? Il-magna se taħraq wisq u tagħmel ħsara lill-PCB jew iċ-ċippa?
A: Il-magna tal-ħidma mill-ġdid ta 'Dinghua BGA tista' ssaħħan iċ-ċipep PCB u BGA simultanjament. It-tielet heater IR jisħon minn qabel il-PCB mill-qiegħ b'mod uniformi biex tiġi evitata d-deformazzjoni tal-PCB matul il-proċess tat-tiswija. It-tliet ħiters kollha jistgħu jiġu kkontrollati b'mod indipendenti.
Juża termokoppja tat-tip K b'kontroll ta 'ċirku magħluq u sistema ta' kumpens awtomatiku tat-temperatura PID, flimkien ma 'PLC u modulu tat-temperatura, biex jiżgura kontroll preċiż tat-temperatura b'devjazzjoni ta' ± 2 gradi.
Q: Kif il-magna tal-ħidma mill-ġdid Dinghua BGA tiggarantixxi s-sigurtà biex tipproteġi lill-operatur f'każ ta 'emerġenza?
A: Il-magna hija ċċertifikata CE u hija mgħammra b'buttuna ta 'emerġenza. Barra minn hekk, hemm twissija bil-vuċi li tattiva madwar 5 sekondi qabel ma jitlesta l-proċess tal-issaldjar/desoldering. Għandu wkoll sistema ta 'protezzjoni awtomatika mit-tifi fil-każ ta' inċident anormali, b'kontrolli doppji ta 'protezzjoni ta' tisħin żejjed.
