Ħidma mill-ġdid tal-LGA
1. LGA hija Land Grid Array li hija tip ta 'teknoloġija pakage;2. M'hemmx bżonn desolder PCBa żgħir tagħha fl-LGA;3. LGA sħiħ se jitneħħa awtomatikament bl-użu ta ' jig speċjali;4. Ipproteġi aħjar lil LGA milli jisħnu.
Deskrizzjoni

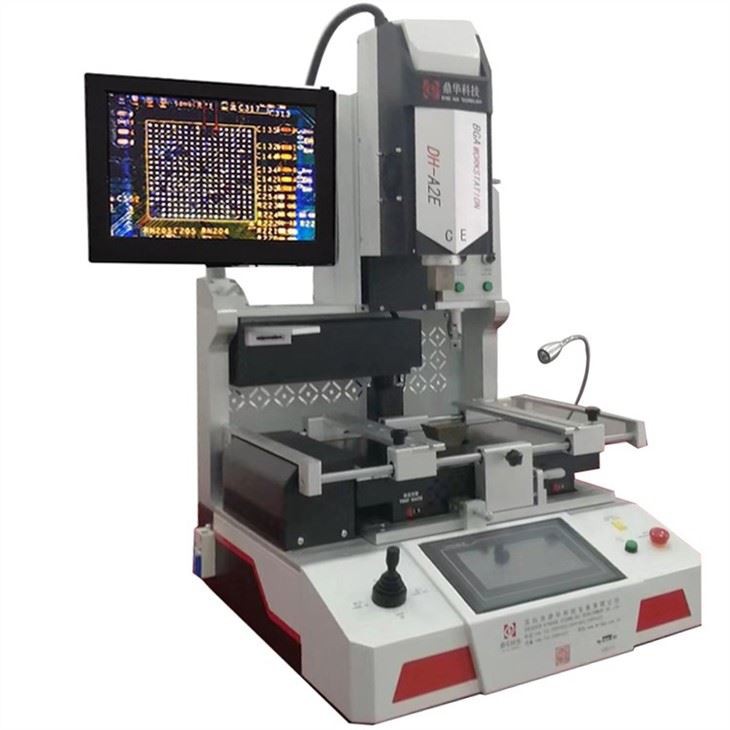

Magna ta 'xogħol mill-ġdid LGA kompletament awtomatika b'jig u żennuni professjonali
(Land Grid Array) Pakkett ta 'ċippa b'densità għolja ħafna ta' kuntatti. L-LGAs huma differenti minn ċipep tradizzjonali b'labar li jisporġu 'l barra li jiddaħħlu f'sokit. Ċippa LGA għandha pads ċatti fil-qiegħ tal-pakkett tagħha li jmissu kuntatti fuq is-sokit tal-motherboard.
Fid-dawl tal-istruttura speċjali tal-LGA, u ħidma mill-ġdid ta 'malajr u effiċjenza għolja għat-tiswija, nipprovdu servizz personalizzat għal tiswija ta' ċipep LGA differenti.
Tneħħija taċ-ċippa LGA
Informazzjoni bażika
|
Mudell |
DH-A2E |
|
Provvista ta 'enerġija |
110~220V +/- 10% 50/60Hz |
|
Qawwa nominali |
5000W |
|
Tisħin ta 'fuq |
Arja sħuna li tista' tiġi aġġustata |
|
Tisħin tal-qiegħ |
tisħin ibridu għal PCBa u ċippa-livell |
|
Immuntar |
Allinjament ottiku, proċeduri viżibbli, preċiżjoni 0.01mm |
|
Daqs tal-PCB |
10 * 10 ~ 450 * 500mm |
|
Ċipep disponibbli |
1 * 1 ~ 80 * 80 (aktar minn 80 * 80mm, mhux obbligatorju) |
|
Livell ta 'awtomazzjoni |
Għoli awtomatika |
|
Immuntar LGA |
Awtomatikament aqbad u ibdel mal-motheboard |
|
Ballun tal-issaldjar |
Ċomb jew pejst mingħajr ċomb u istann (li jipprovdi l-utent) |
|
Plagg tal-enerġija |
Bħala ħtieġa tal-klijent |
|
Frekwenza |
3 sigħat xogħol, 10 minuti mistrieħ |
|
Alimentatur taċ-ċippa |
Awtomatikament iġorr ċippa biex issaldjar jew tirċievi u mur lura |
|
Żennuni Jigs |
Ippersonalizza 20 * 20 ~ 100 * 120mm (mhux obbligatorju) Personalizzat għal LGA differenti telgħet jew mibdula |
|
Dimensjoni |
600 * 700 * 850mm |
|
Piż |
70kg |
Proċeduri għal xogħol mill-ġdid tal-LGA

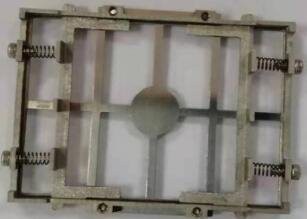

1. tipprepara jig kif hawn taħt:
Jippersonalizza jig skond l-istruttura LGA, wisa ', tul u għoli eċċ li jistgħu
kun żgur li LGA kollu jista 'jinġabar u ma jagħmilx ħsara lill-komponenti ta' ġewwa taċ-ċippa.
2. Tneħħija/desoldering
Wara desoldering LGA, istiva sħiħa LGA minn jig tpoġġiet awtomatikament
dik il-magna taċ-ċippa alimentatriċi stennija għat-tindif.
Chip-feeder u kamera ottika CCD jaħdmu flimkien, dejjem awtomatikament
tiftaħ u tagħlaq.
3. L-użu ta 'ċippa mġedda jew sempliċement ċippa kompletament ġdida insead.
Tista' tevita ġimgħat ta' dewmien u somma ta' flus komparabbli sinifikantibilli tuża ħidma mill-ġdid LGA. Meta dewmien jidher inevitabbli, eżegwiti tajjebxogħol mill-ġdid jippermettilek li tilħaq l-iskadenzi tal-klijent tiegħek. DH(Dinghua) għanduesperjenza mitmuma b'suċċess għal numru sinifikanti ta 'klijenti, li jvarjawminn intrapriżi ewlenin, pereżempju, Google, Teleplan, Huawei u Foxconn eċċ.,għal ħwienet żgħar, bħal, ħanut ta 'tiswija personali, maħtura siti ta' servizz ta 'wara l-bejgħu l-bqija, li ħafna minnhom kellhom dokumentazzjoni kkumplikata meħtieġa għall-assigurazzjonif'industriji kritiċi ta' affidabbiltà.

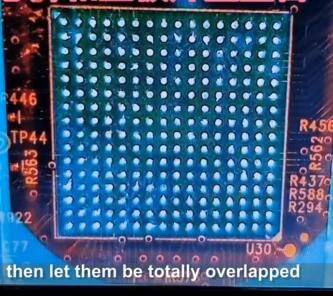

4. Proċess ta 'allinjament CCD ottiku viżibbli
Wara l-allinjament (iċ-ċippa se titqiegħed totalment fil-pożizzjoni t-tajba tagħhafuq motherboard), iċ-ċippa se tinġarr awtomatikamentgħall-istann.
5. Awtomatikament Solder
Immonta awtomatikament fuq il-motherboard tagħha, issaħħan awtomatikamentbl-użu ta 'arja sħuna u tisħin infra-aħmar, anki awtomatikament kessaħ warairfinar tax-xogħol.
Għaliex tuża DH (Dinghua) għal xogħol mill-ġdid LGA?
Tekniki avvanzati tal-issaldjar u magni kwalifikati ħafna huma manifatturati,u ħidma mill-ġdid LGA konsistenti, ripetibbli, u fuq kollox affidabbli, li frekwentiFl-aħħar nett jeħtieġ il-ħolqien ta' jig u stensils uniċi, masking tal-istann tal-bord,
u spiss anke l-twaħħil ta' pads ġoddagħall-PCB. Wara li l-ħidma mill-ġdid tkun fin-barrakka, il-bord jiġi eżaminat bl-użu ta’ endoskopji u raġġi-X biex jiġi żgurat ir-rewo-rk's affidabilità u integrità. Il-kumpaniji jiddependu fuq DH(Dinghua) biex jesegwixxu dan
ser-viċi minħabba l-ħila u l-attenzjoni tagħna għad-dettall meta naħsdu LGAs miċ-ċirku.bordijiet tal-uit meta l-komponenti ma jkunux disponibbli faċilment.
DH(Dinghua)għandu esperjenza fil-fond fl-iżvilupp ta' soluzzjonijiet għal ħidma mill-ġdid tal-LGAs b'mod affidabbli
u tagħmir ieħor, bħal, X-ray spettur magna u X-ray għadd magna eċċ.
