Touch Screen North Bridge BGA Rework Machine

Touch screen tramuntana pont bga magna ta 'xogħol mill-ġdid

Preview malajr:

Noffru d-DH-C1 b'rendiment imtejjeb. Bil-karatteristiċi multifunzjonali tiegħu u d-disinn innovattiv, id-DH-C1 jippermetti t-tneħħija, l-immuntar u l-issaldjar ta’ waqfa waħda. Jekk qed tfittex stazzjon ta 'xogħol mill-ġdid tal-BGA għal tiswijiet tal-mowbajls, prosit! Int sibt il-manifattur oriġinali-Dinghua, waħda mill-aqwa marki ta 'stazzjon ta' xogħol mill-ġdid BGA fid-dinja.

1. Speċifikazzjoni

1	Qawwa Totali	4800W
2	Top heater	800W
3	Ħiter tal-qiegħ	Ħiter ta 'isfel: 1200W, IR tal-qiegħ: 2700W
4	Qawwa	AC220V±10％ 50/60Hz
5	Moviment ta 'fuq tal-heater	Lemin/xellug, quddiem/lura, dawwar liberament.
6	Dawl	Tajwan wassal dawl tax-xogħol, kwalunkwe angolu aġġustat.
7	Ħażna	50000 grupp ta 'profili tat-temperatura
8	Mod ta 'tħaddim	HD touch screen, interface ta 'konversazzjoni intelliġenti, issettjar tas-sistema diġitali
9	Pożizzjonament	Pożizzjonament intelliġenti, PCB jista 'jiġi aġġustat fid-direzzjoni X, Y b'"appoġġ ta' 5 punti" + bracket PCB V-groove + attrezzaturi universali.
10	Kontroll tat-temperatura	Sensor K, Ċirku magħluq
11	Preċiżjoni tat-temp	±2 gradi
12	Daqs tal-PCB	Max 400mmⅹ400mm Min20mmⅹ20mm
13	Ċippa BGA	2 * 2 ~ 80 * 80mm
14	Spazjar minimu taċ-ċippa	0.15mm
15	Senser tat-temper	1pc
16	Dimensjonijiet	L560×W590×H690 mm
17	Piż nett	Madwar 32KG

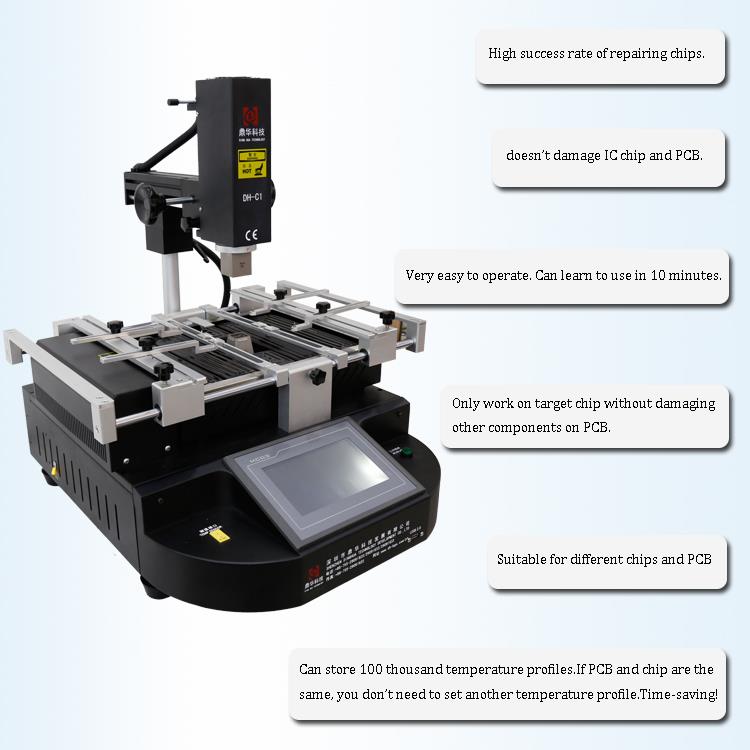

2. Deskrizzjoni tal-Prodott u Applikazzjoni tal-Istazzjon tal-Ħidma mill-ġdid DH-C1 BGA

Karatteristiċi:

1. Fann Cross-Flow ta' qawwa għolja:L-istazzjon juża fann cross-flow ta 'qawwa għolja biex jippermetti t-tkessiħ mgħaġġel tal-PCB u jipprevjeni d-deformazzjoni. Jinkludi wkoll pompa tal-vakwu interna u chuck tal-vakwu estern biex jgħinu fit-tneħħija taċ-ċippa BGA.
2. Żoni ta' Tisħin Indipendenti:L-istazzjon għandu tliet żoni tat-tisħin ikkontrollati b'mod indipendenti, kull waħda b'kontrolli tat-temperatura multipli. Dawn jistgħu jiġu aġġustati biex jiżguraw l-aħjar integrazzjoni fiż-żoni differenti tat-temperatura. Is-settings tat-temperatura tat-tisħin, il-ħin, l-inklinazzjoni, it-tkessiħ u l-vakwu kollha jistgħu jiġu kkonfigurati permezz tal-interface tal-utent.
3. Tagħmir li jista' jitneħħa:L-apparat li jista 'jitneħħa flessibbli u konvenjenti jipproteġi l-apparati periferali tal-PCB mill-ħsara u l-kontaminazzjoni. Huwa adattabbli għal diversi applikazzjonijiet ta 'xogħol mill-ġdid tal-BGA.
4. Kontroll Preċiż tat-Temperatura:Is-sistema tuża termokoppja tat-tip K ta 'preċiżjoni għolja b'kontroll ta' ċirku magħluq u kumpens awtomatiku tat-temperatura. Jinkludi modulu PLC u temperatura, li jiżguraw devjazzjoni preċiża tat-temperatura ta '±2 gradi. Il-konnettur tal-kejl tat-temperatura esterna jippermetti monitoraġġ u analiżi preċiżi tal-kurva tat-temperatura f'ħin reali.
5. Karatteristiċi tas-Sigurtà:L-istazzjon ta 'xogħol mill-ġdid DH-C1 BGA huwa ċċertifikat CE u huwa mgħammar bi swiċċ ta' waqfien ta 'emerġenza u apparat ta' protezzjoni awtomatiku mit-tifi biex jiżgura s-sigurtà f'każ ta 'emerġenza.

Applikazzjoni:

1.Applikazzjonijiet tal-Prodott:

L-istazzjon ta 'xogħol mill-ġdid DH-C1 BGA huwa adattat biex jinħadem mill-ġdid il-motherboards ta' diversi apparati elettroniċi, inklużi kompjuters, smartphones, laptops, kameras diġitali, arja kondizzjonata u televiżjonijiet, kif ukoll apparati f'industriji bħal dawk mediċi, tal-komunikazzjoni u tal-karozzi.

2.Wide Firxa ta 'Applikazzjonijiet:

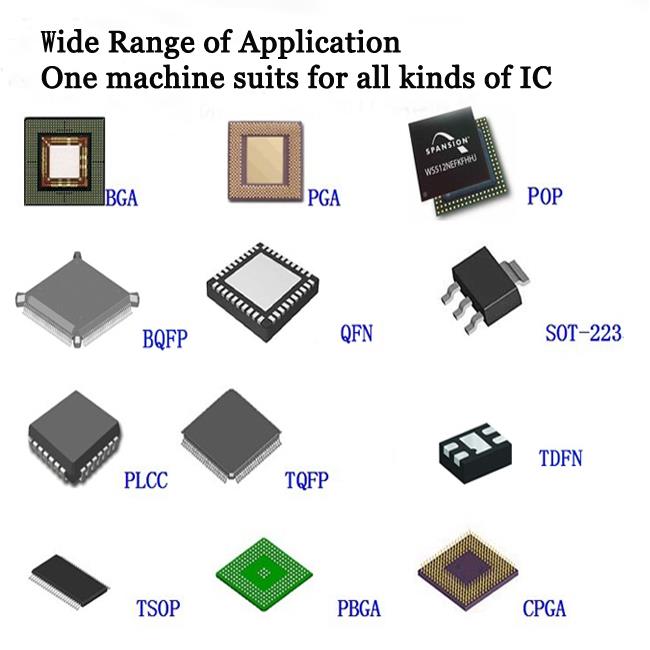

Jappoġġja l-ħidma mill-ġdid ta 'diversi komponenti, inklużi BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, u ċipep LED.

Użu: stazzjon wieħed mill-ġdid tal-BGA użat għal BGA, PGA, POP, BQFP u QFN.

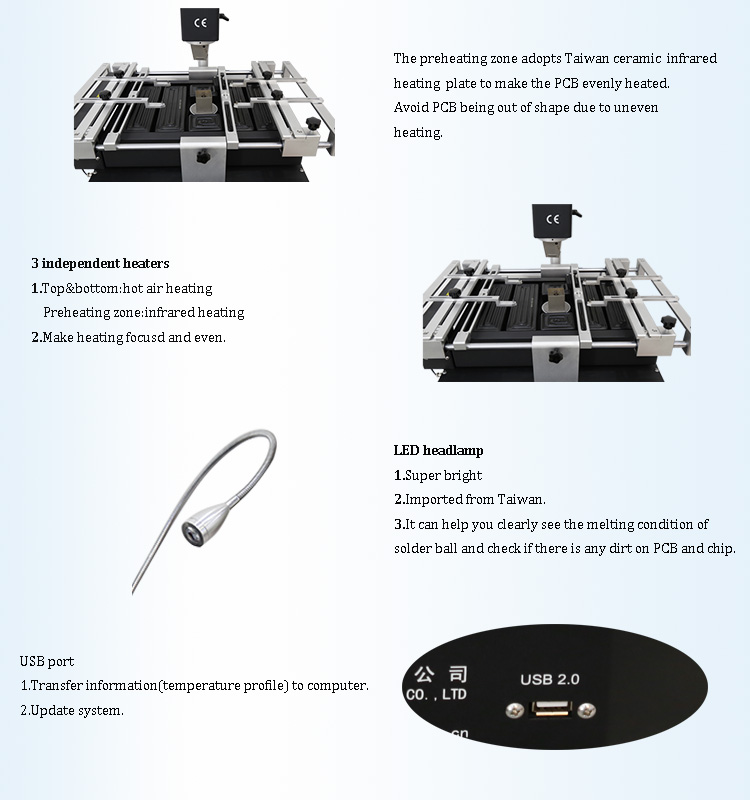

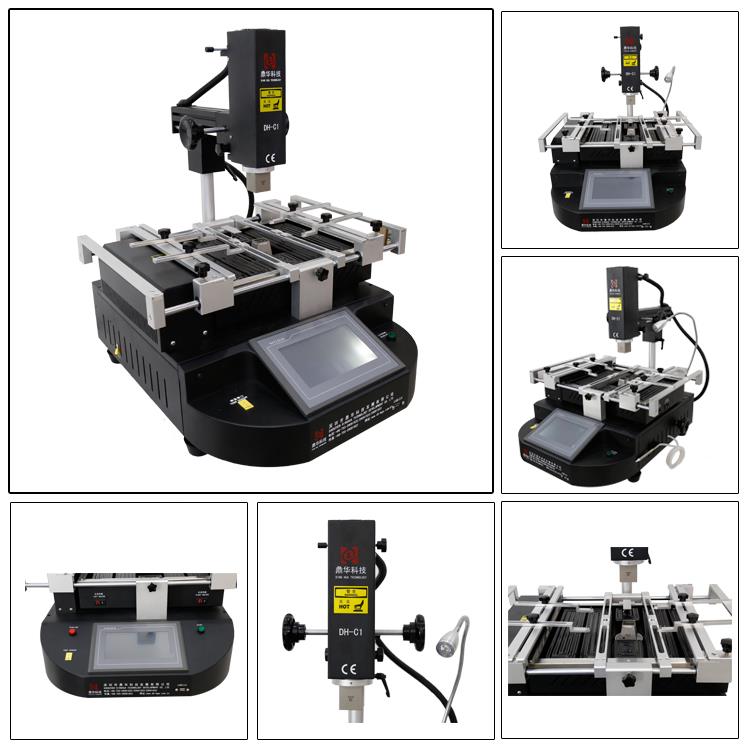

3.details ta ' l-istazzjon ta ' xogħol mill-ġdid DH-C1 BGA

4. Għaliex Għandek Agħżel lilna

Dinghua huwa fornitur ewlieni ta 'soluzzjoni ta' fabbrika SMT fiċ-Ċina, li joffri pariri u servizzi professjonali għall-bini ta 'fabbriki SMT, b'aktar minn 13-il sena ta' esperjenza.

1. Aħna għen lill-klijenti jibnu bosta fabbriki ġodda madwar id-dinja.
2. Aħna mħarrġa aktar minn 500 espert u tekniku għall-klijenti tagħna.
3. Aħna sirna l-aktar sieħeb Ċiniż affidabbli għalik.

Swieq ta' Esportazzjoni Ewlenin:

• Ewropa tal-Lvant
• Lvant Nofsani/Afrika
• Amerika ta’ Fuq
• Ewropa tal-Punent
• Asja
• L-Awstralja
• Ċentrali/Amerika t'Isfel

5. Dettalji tal-Kunsinna għall-Istazzjon tal-Ħidma mill-ġdid DH-C1 BGA

• Għażliet ta' Kunsinna Flessibbli:
• TNT
• DHL
• FedEx
• UPS
• EMS
• Bil-Baħar

6. FAQ

Q: Kif nista 'nixtri din il-magna mingħandek?

A:A. Ikkonsulta magħna dwar dan il-prodott onlajn jew permezz tal-posta elettronika.
B. Innegozja u tikkonferma l-prezz finali, it-tbaħħir, il-metodi ta 'ħlas, u termini oħra.
C. Aħna nibagħtulek il-fattura proforma u nikkonfermaw l-ordni tiegħek.
D. Agħmel il-ħlas skont il-metodu ddikjarat fuq il-fattura proforma.
E. Aħna se nippreparaw l-ordni tiegħek ibbażata fuq il-fattura proforma wara li nikkonfermaw il-ħlas sħiħ tiegħek, u nwettqu kontroll tal-kwalità ta '100% qabel it-tbaħħir.
F. L-ordni tiegħek se tintbagħat bl-ajru jew bil-baħar.

Q: Din hija l-ewwel darba li qed nuża dan it-tip ta 'magna. Huwa faċli biex topera?

A:Hemm manwal bl-Ingliż jew vidjo istruttiv li jurik kif tuża l-magna.
Jekk għad għandek xi mistoqsijiet, jekk jogħġbok ikkuntattjana permezz ta 'e-mail, Skype, telefon, jew is-servizz tagħna TradeManager onlajn.

7. Servizzi

• L-inkjesti tiegħek relatati mal-prodotti tagħna se jiġu mwieġba fi żmien 24 siegħa.
• OEM & ODM huma milqugħa; Il-marka OEM hija disponibbli.
• Protezzjoni taż-żona tal-bejgħ tiegħek, ideat tad-disinn, u l-informazzjoni privata kollha tiegħek.
• Żjarat fil-fabbrika huma disponibbli.
• Taħriġ dwar kif tinstalla u tuża l-magna.
• L-inġiniera huma disponibbli għas-servizz tal-makkinarju barra l-pajjiż.

8. L-Ins and Outs tat-Teknoloġija tal-Immonta tal-wiċċ

Surface Mount Technology (SMT) ilha għal xi żmien u wriet li l-benefiċċji antiċipati huma, fil-fatt, reali. Il-benefiċċji ta 'spazju mnaqqas, spiża aktar baxxa, u prestazzjoni mtejba (kwalità, affidabilità u prestazzjoni elettrika) intwerew u jkomplu jmexxu l-implimentazzjoni akbar ta' SMT.

Aspett wieħed ta 'SMT li kien diffiċli biex jimmaniġġa huwa t-tiswija, it-touch-up, u s-sostituzzjoni. Dan huwa qasam kumpless meta jitqiesu t-tipi kollha ta 'partijiet. Ħafna mill-aspetti tat-tiswija u tat-touch-up diskussi f'dan il-bullettin se jkunu applikabbli għat-tipi kollha ta 'partijiet. Madankollu, xi wħud mill-kwistjonijiet ta 'tiswija aktar kumplessi jistgħu jeħtieġu evalwazzjoni ulterjuri. Uża din l-informazzjoni bħala punt tat-tluq, u teħodha minn hemm.

Għaliex u Meta?

Ħafna mill-benefiċċji ta 'SMT ġejjin mill-awtomazzjoni u l-kontroll tal-proċess disponibbli b'din it-teknoloġija. L-ispazjar strett tal-partijiet u t-tipi differenti ta 'ġonot tal-istann wassluna biex nikkunsidraw mill-ġdid x'inhu aċċettabbli u dak li jeħtieġ li jissewwa. Ġie ppruvat li Printed Circuit Assemblies (PCAs) li ma ġewx imsewwija se jkollhom rata ta 'suċċess ferm ogħla fl-ittestjar finali u fl-użu meta mqabbla ma' PCAs li ġew imsewwija. Ħsarat f'partijiet u ġonot tal-istann li ġew imsewwija, u ħsarat f'partijiet u ġonot tal-istann ħdejn iż-żoni tat-tiswija, huma komuni.

Dan jenfasizza li l-SMT ma kienx ivvintat biex jagħmel it-tiswijiet aktar faċli. Il-grad għoli ta 'awtomazzjoni fl-SMT inaqqas il-ħtieġa għal tiswijiet, u b'attenzjoni xierqa għad-dettall, il-biċċa l-kbira tal-ħidma mill-ġdid u t-tiswija jistgħu jiġu evitati. L-industrija waslet biex taċċetta xogħol mill-ġdid u tiswija bħala parti mill-manifattura għal assemblaġġi ta 'ċirkuwiti stampati permezz ta' toqba konvenzjonali. Madankollu, mhuwiex meħtieġ li jiġi aċċettat dan fil-każ ta 'teknoloġija SMT ġdida. Hemm modi kif timminimizzaha.

B'dan f'moħħna, nistednuk taħseb dwar tiswija, touch-up, u sostituzzjoni bil-mod li ġej.
