2 Żoni tat-Tisħin Touch Screen BGA Magna mill-ġdid

2 Żoni tat-Tisħin Touch Screen BGA Magna mill-ġdid

Din id-dh -200 hija magna żgħira tat-tiswija IC b'ras ta 'fuq tal-karozzi, u żona ta' tisħin minn qabel, ukoll touchscreen

għall-ħin u t-temperatura kkontrollati preċiżament. Użat għall-iPhone, iPad,Huawei, Samsung Mobile Phone eċċ.

1. Karatteristiċi tal-prodott ta '2 żoni ta' tisħin touch screen bga ricwork magna tad-daqsijiet żgħar tal-magna mill-ġdid

1. Arja sħuna u teknoloġija tal-iwweldjar infra-aħmar
2. Arja sħuna u tisħin infra-aħmar jistgħu jipprevjenu ħsara IC ikkawżata minn tisħin rapidu jew kontinwu.
3. Faċli biex topera; L-utent jista 'jsir profiċjenti wara ġurnata ta' taħriġ.
4. L-ebda għodda għall-iwweldjar mhija meħtieġa; Jista 'jwweldja ċipep sa 50mm.
5. Mgħammar b'sistema ta 'tidwib sħun ta' 800W, b'firxa ta 'tisħin minn qabel ta' 240mm x 180mm.
6. Ma jaffettwax il-komponenti intelliġenti mingħajr arja sħuna u huwa adattat għall-iwweldjar BGA, SMD, CSP, LGA, QFP, PLCC, u BGA Reballing.
7. Huwa adattat għal varjetà ta 'komponenti tal-kompjuter, notebook, u PlayStation BGA, speċjalment iċ-chipsets ta' Northbridge u Southbridge.

2. Speċifikazzjoni ta '2 żoni tat-tisħin touch screen bga ricwork magna

3

1.2 Ħiters Indipendenti (Hot Air & Infrared);

2. HD Display Digital;

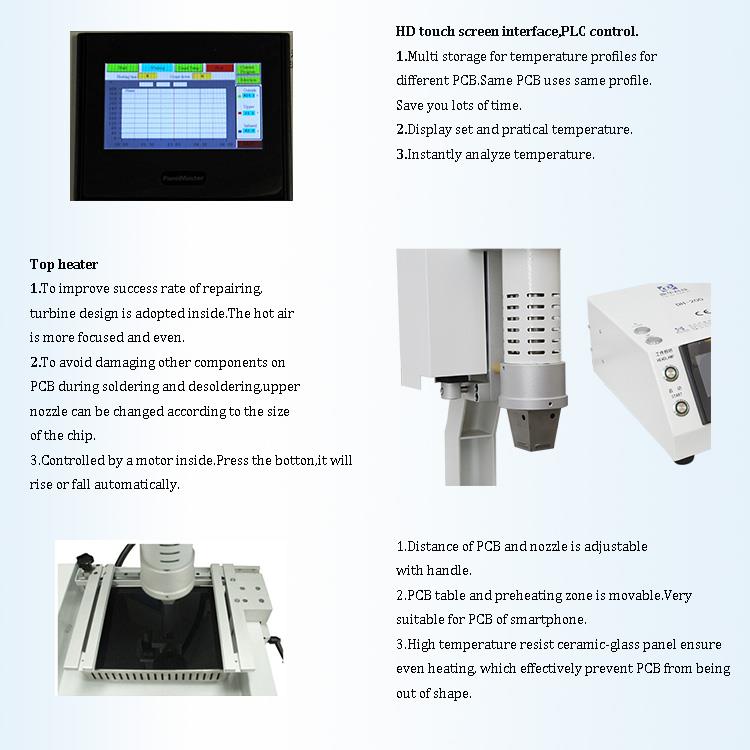

3. Interfaċċa Touchscreen HD, kontroll PLC;

4. Fanal ta ’quddiem LED;

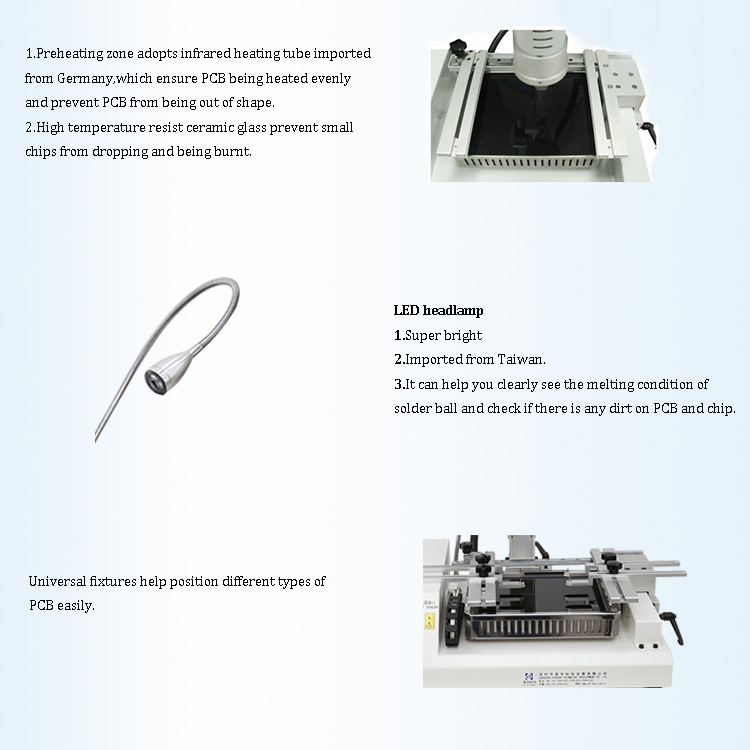

a. Iż-żona ta 'tisħin minn qabel, it-tubi tat-tisħin tal-fibra tal-karbonju IR, u t-tarka tal-ħġieġ kontra t-temperatura għolja, li jistgħu jipprevjenu komponenti żgħar milli jaqgħu.

b. Dawl LED, qawwa 10W, qawwi u flessibbli.

Ċ. 4 attrezzaturi universali li jistgħu jintużaw għal PCBs oħra b'forom irregolari.

1. Distanza aġġustabbli għall-PCB u ż-żennuna

2. Il-bank tax-xogħol tal-PCB mobbli u ż-żona ta 'tisħin minn qabel tal-IR

3. Ir-ras ta 'fuq, awtomatikament tgħolli jew tonqos

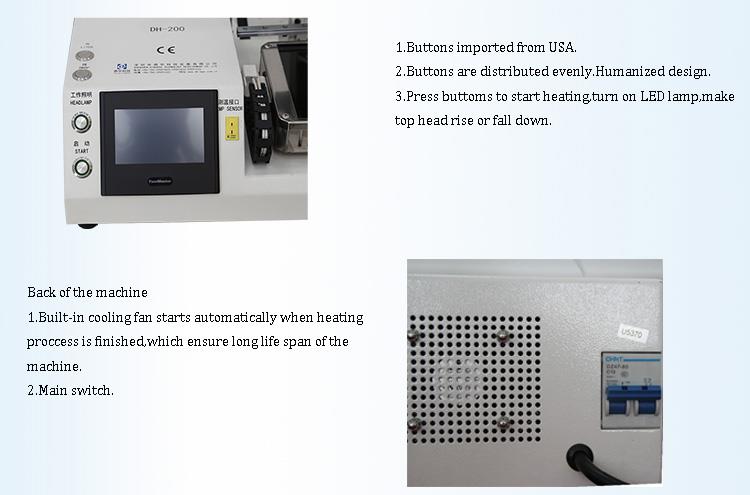

1. 4 buttuni, li tnejn minnhom jikkontrollaw il-parti ta 'fuq tar-ras li tgħolli u tbaxxi; sempliċi u effettiv.
2. Fann tat-tkessiħ inkorporat, li jiżgura li t-tisħin minn qabel tal-IR ma jisħon iżżejjed.

4. Għaliex Agħżel il-Magna tal-BGA Touchscreen BGA Touchscreen 2- Touchscreen BGA tagħna?

• Il-heater huwa fattur kritiku għal xogħol mill-ġdid ta 'suċċess. Aħna nużaw waħda importata mit-Tajwan jew il-Ġermanja u nwettqu testijiet stretti fuq kull unità.
• Ir-riżultat wara d-desoldering huwa nadif u perfett, bil-PCB jibqa 'f'kondizzjoni ġdida.
• Id-disinn tal-arja sħuna jinkludi mill-inqas toqba waħda u erba 'notches fuq l-erba' naħat tagħha, li jgħin biex jipprevjeni sħana żejda.

Użu:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, eċċ.

5. Ċertifikat ta '2 Żoni tat-Tisħin Touch Screen BGA Magna mill-ġdid

1. Aktar minn 38 kompjuters ta 'privattivi u 100 teknoloġiji avvanzati ammessi mill-gvern.

2.CE, iOS9001, u ROHS eċċ.

6. Ippakkjar u Ġarr ta '2 Żoni tat-Tisħin Touch Screen BGA Magna mill-ġdid

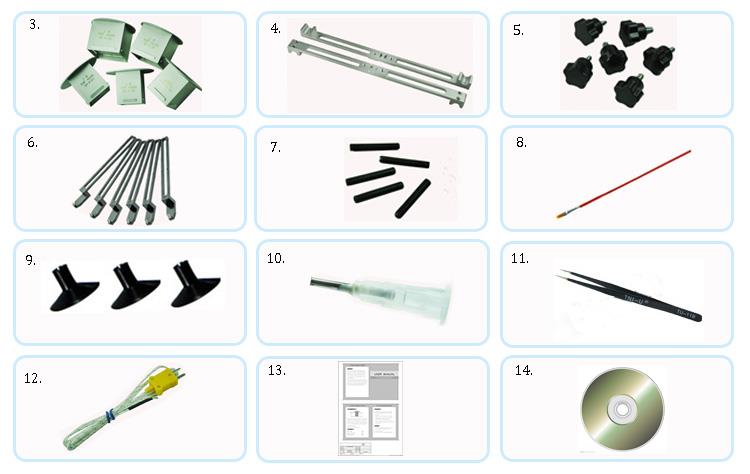

L-aċċessorji taż-żewġ żoni tat-tisħin touch screen bga ritorn cacher

1. 6 PCS FIXTURI UNIVERSALI
2. Viti mingħajr irjus
3. Pinzell
4. Suckers tal-gomma
5. Pinna bil-vakwu
6. Pinzetta
7. Termokoppja
8. CD tat-Tagħlim
9. Manwal

7. L-użu taż-żewġ żoni tat-tisħin touch screen bga ritorn (dh -200)

Iċ-ċiklu komplet ta 'xogħol mill-ġdid, inkluż tisħin minn qabel, ħerba, issaldjar tal-komponent, u tneħħija ta' l-istann residwu, jista 'jkun jeħtieġ l-użu ta' ħadid issaldjat u li jbeda mill-ġdid. Nissuġġerixxu li tużaStencil universaliAdattat għal ħafna ċipep differenti, stazzjon ta 'xogħol mill-ġdid tal-BGA, ħadid żgħir tal-issaldjar, u stensil għaċ-ċiklu ta' xogħol mill-ġdid.

L-ispettru ta 'apparati kompatibbli għall-immuntar tal-wiċċ ivarja minn komponenti żgħar ħafna (1x1mm) għal komponenti kbar (BGA).

Il-modulu ta 'tisħin tal-qiegħ taż-żona sħiħa ġie ottimizzat biex jinħadem mill-ġdid PCBs ta' daqs żgħir, bħal dawk misjuba fl-elettronika tal-konsumatur (telefowns ċellulari, iPads, trackers tal-GPS, eċċ.).

Bosta libreriji tal-profil installati minn qabel u esperjenza ta 'utent viżwali intuwittivi jippermettu operaturi ġodda biex jibdew jaħdmu immedjatament.

Karatteristiċi professjonali numerużi, inkluż żona li tissaħħan minn qabel IR u dawl li jsaħħan il-lqugħ tal-ħġieġ, jagħmlu din il-magna użata ħafna fil-ħwienet tat-tiswija personali u fabbriki żgħar.

8. Għarfien relatat taż-żewġ żoni tat-tisħin touch screen bga ritorn cachine

Kif tneħħi ġonta tal-issaldjar:

1. L-ewwel, saħħan minn qabel il-bord tal-PCB u l-BGA biex tneħħi l-umdità. Il-forn jista 'jiġi kkontrollat ​​minn issettjar ta' temperatura kostanti.
2. Agħżel it-tuyere li jaqbel mad-daqs taċ-ċippa BGA u waħħalha mal-magna. It-tuyere ta 'fuq għandu jkopri ftit iċ-ċippa BGA, b'marġni ta' 1 sa 2mm. It-tuyere ta 'fuq jista' jkun kemmxejn ikbar mill-BGA, iżda m'għandux ikun iżgħar, minħabba li jista 'jirriżulta fit-tisħin irregolari tal-BGA. L-inqas Tuyere għandu jkun kemmxejn ikbar mill-BGA.
3. Issolvi l-PCB problematiku fuq l-istazzjon ta 'xogħol mill-ġdid tal-BGA. Aġġusta l-pożizzjoni tagħha u clamp il-PCB bl-apparat. Tiżgura li l-BGA Lower Tuyere huwa allinjat (għal PCBs irregolari, uża attrezzatur b'forma apposta). Iġbed il-linja tal-kejl tat-temperatura u aġġusta l-pożizzjoni tat-tuyere ta 'fuq u t'isfel sabiex it-tuyere ta' fuq tkopri l-BGA, u tħalli vojt ta 'madwar 1mm, filwaqt li t-tuyere t'isfel huwa kontra l-PCB.
4. Issettja l-kurva tat-temperatura korrispondenti: punt ta 'tidwib taċ-ċomb fi 183 grad, u punt ta' tidwib mingħajr ċomb fi 217 grad. Segwi l-kurva tat-temperatura tal-programm mingħajr ċomb fuq l-istazzjon ta 'xogħol mill-ġdid, u tagħmel l-aġġustamenti meħtieġa kif muri fil-figura. (Il-figura li ġejja turi l-parametri I personalment issettjati għat-tiswijiet, iżda dan huwa għal referenza biss. Huwa rrakkomandat ukoll li tħaddem l-istazzjon tal-BGA mill-ġdid b'kurva ta 'temperatura stabbilita għal aġġustamenti faċli u monitoraġġ tat-temperatura f'ħin reali.)
5. Ikklikkja biex tibda l-proċess tal-iwweldjar. Meta l-allarm jindika standby, neħħi r-ras tar-riħ ta 'fuq u uża l-pinna tal-ġbid tal-vakwu li tiġi mal-magna biex taqbad il-BGA.

Jekk il-ġonta tal-issaldjar ma tistax titneħħa, issolvi l-proċess tal-BGA u aġġusta l-issettjar ibbażat fuq il-kundizzjonijiet li jiltaqgħu magħhom waqt tiswijiet attwali.
