Magni BGA Għall Mobbli

Magna BGA għall-mowbajl



Stazzjon ta 'xogħol mill-ġdid BGA wkoll magna tat-tiswija SMT, Il-fundamentali tal-magna hija: bl-użu ta' arja sħuna u

metodu ta 'tisħin ibridu infra-aħmar, teknoloġija ta' tqegħid ta 'allinjament ottiku biex tinkiseb l-integrata

xogħol mill-ġdid taż-żarmar, assemblaġġ u wweldjar taċ-ċippa BGA awtomatikament.



Biex tibqa 'quddiem fid-dinja b'ritmu mgħaġġel tat-telefowns ċellulari u l-elettronika teħtieġ li tgħammar lilek innifsek

l-aħħar, l-aktar għodod avvanzati. Waħda minn dawk l-għodda hija magna BGA għat-tiswija tat-telefon ċellulari.
BGA tfisser Ball Grid Array, li huwa pakkett użat għal ċirkwiti integrati fit-telefowns ċellulari u oħrajn

elettronika. Dawn it-teknoloġiji kumplessi jeħtieġu magni speċjalizzati għal tiswija u manutenzjoni xierqa,

u dak huwa fejn jidħlu magni BGA.

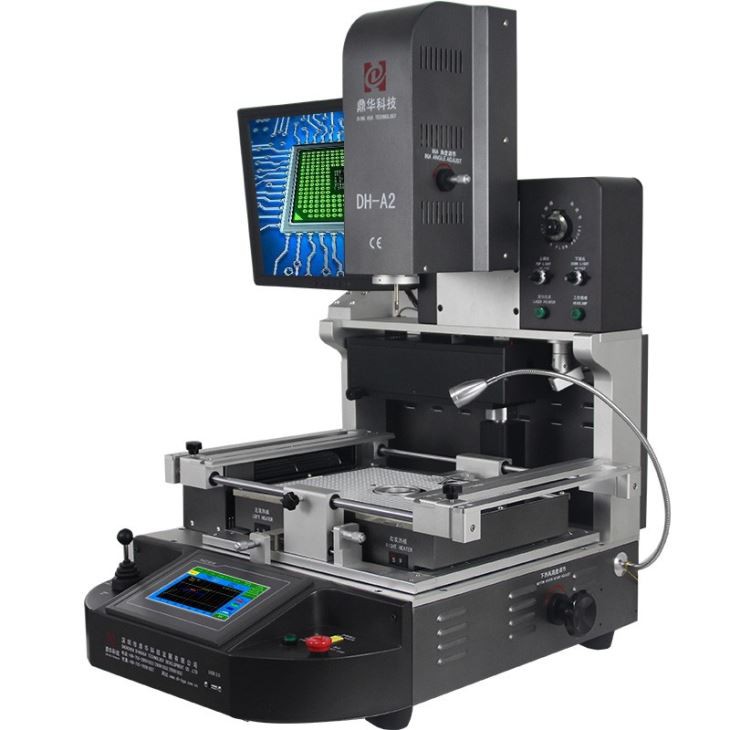

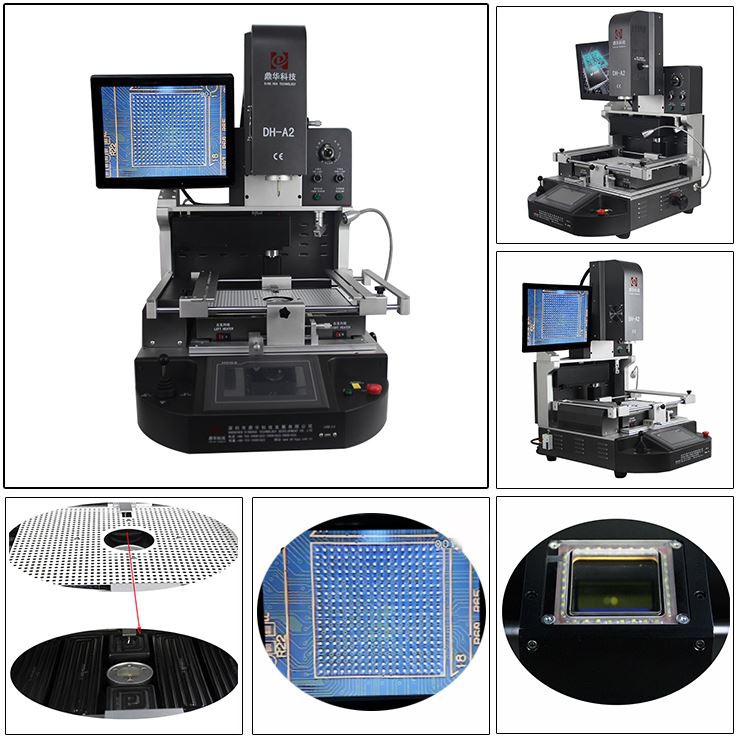

L-istazzjon ta 'xogħol mill-ġdid tal-BGA DH-A2, fehmiet u partijiet differenti

Magni BGA huma ddisinjati apposta għat-tiswija u s-sostituzzjoni ta 'komponenti BGA fit-telefowns ċellulari.

Huma jużaw sistema sofistikata ta 'tisħin u tkessiħ biex ineħħu komponenti falluti u jinstallaw oħrajn ġodda

bla xkiel.



L-istazzjon tat-tiswija SMT DH-A2 jista 'jintuża għall-ħażna, mowbajl, kompjuter u multi-media u set top box, anke jekk id-difiża u l-ajruspazju, eċċ.



1. Applikazzjoni tal-magna BGA għall-mowbajl

Biex issaldjar awtomatikament, aqbad, ibdel u neħħi tip differenti ta 'ċipep:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ċipep LED, eċċ.



2. Karatteristiċi tal-Prodott tal-magna BGA għall-mowbajl

* Għandu ħajja stabbli u twila (iddisinjat għal 15-il sena bl-użu)

* Jista 'jsewwi motherboards differenti b'rata għolja ta' suċċess

* Kien ikkontrollat ​​b'mod strett it-temperatura tat-tisħin u t-tkessiħ

* Għandu sistema ta 'allinjament ottiku: immuntar b'mod preċiż fi ħdan 0.01mm

* Huwa faċli għall-operazzjoni. Kulħadd jista 'jitgħallem jużah fi 30 minuta.

M'hemmx bżonn ta 'ħila speċjali.



3. Speċifikazzjoni ta 'Magna BGA għall-mowbajl



Provvista ta 'enerġija	110 ~ 240V 50/60Hz
Rata ta 'enerġija	5400W
Livell awtomatiku	istann, desolder, aqbad u ibdel,
CCD ottiku	Viżjoni maqsuma, tagħmel tikek immaġini fuq monitorscreen
Provvista ta 'enerġija	Meanwell (TW)
spazjar taċ-ċippa	0.15mm

Touchscreen	Kurvi tat-temperatura f'ħin reali
Daqs tal-PCBA disponibbli	10 * 10 ~ 400 * 420mm
daqs taċ-ċippa	1 * 1 ~ 80 * 80mm
Piż	madwar 74kg
Ippakkjar dims	82 * 77 * 82 ċm



4. Dettalji ta'Magna BGA għall-mowbajl

Il-benefiċċji tal-użu ta 'magna BGA għat-tiswija tat-telefon huma numerużi. L-ewwel, jiffranka ħin u enerġija

billi titnaqqas il-ħtieġa għal xogħol manwali. Bl-użu ta 'metodi tradizzjonali, it-tekniċi kienu jużaw pistola tas-sħana

biex idub u tneħħi l-komponenti BGA, li teħtieġ idejn sod u ħafna prattika.

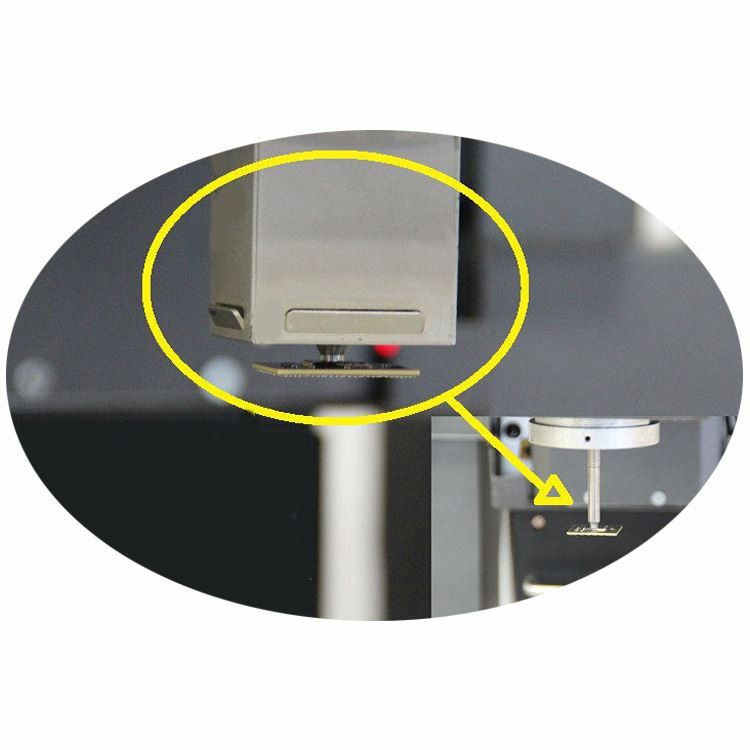

1. arja sħuna ta 'fuq u sucker vakwu installati flimkien, li huwa konvenjenti li jiġbor ċippa/komponent għalallinjament.

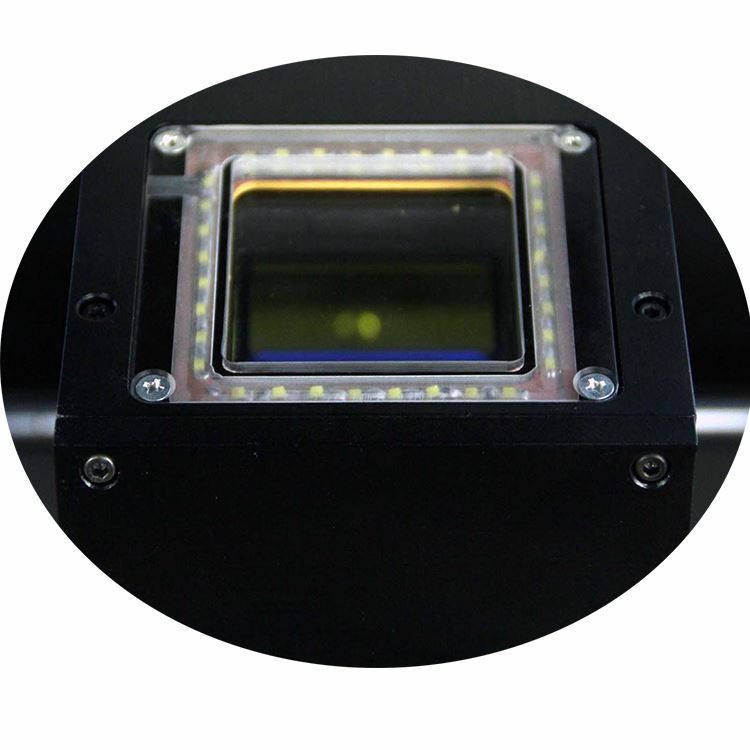

2. CCD ottiku b'viżjoni maqsuma għal dawk it-tikek fuq ċippa vs motherboard immaġini fuq skrin tal-monitor.

L-investiment f'magna BGA għat-tiswija tat-telefon ċellulari jista 'jkun bidla fil-logħba għan-negozju tiegħek.

Billi tissimplifika l-proċess tat-tiswija u ttejjeb il-kwalità tat-tiswijiet tiegħek, tista 'żżid

sodisfazzjon tal-klijent u kabbar in-negozju tiegħek.

3. L-iskrin tal-wiri għal ċippa (BGA, IC, POP u SMT, eċċ.) vs it-tikek tal-motherboard imqabbla tagħha allinjatiqabel l-issaldjar.

Barra minn hekk, il-magni BGA jipprovdu preċiżjoni u preċiżjoni akbar, li jtejbu l-kwalità tat-tiswijiet.





4. 3 żoni ta 'tisħin, arja sħuna ta' fuq, arja sħuna t'isfel u żoni ta 'tisħin minn qabel IR, li jistgħu jintużaw għal żgħar għal

iPhone motherboard, ukoll, sa mainboards tal-kompjuter ann TV, eċċ.

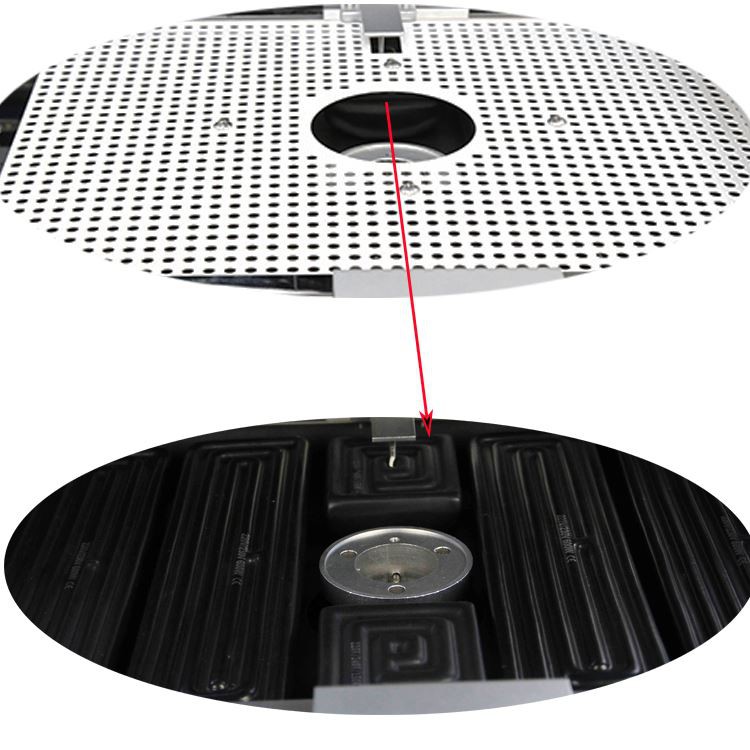

5. Żona ta 'preheating IR koperta minn xibka ta' l-azzar, li tagħmel l-elementi tat-tisħin b'mod uniformi u aktar sigur.

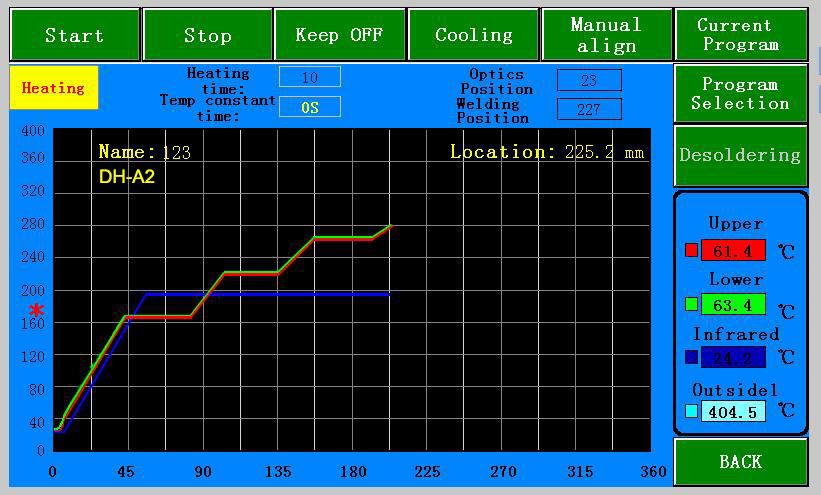

6. Interface ta 'tħaddim għall-issettjar tal-ħin u tat-temperatura, il-profili tat-temperatura jistgħu jinħażnu daqs kemm

50,000 gruppi.

B'kuntrast, il-magni BGA jistgħu jiġu pprogrammati biex awtomatizzati l-proċess kollu, jiffrankaw il-ħin u jnaqqsu

ir-riskju ta’ żbalji li jiswew ħafna flus.









5. Għaliex Agħżel il-magna BGA tagħna għall-mowbajl?

Bħala konklużjoni, jekk tmexxi negozju tat-tiswija tat-telefon ċellulari jew qed tfittex li tidħol fl-industrija,

investiment f'magna BGA huwa pass għaqli. Bit-teknoloġija avvanzata tagħha u ssimplifikata

proċess, jista 'jieħu n-negozju tiegħek għal-livell li jmiss.



6. Ċertifikat tal-istazzjon ta 'reballing ta' xogħol mill-ġdid tal-BGA

Ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità,

Dinghua għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.

7. Ippakkjar & Ġarr tal-istazzjon ta 'reballing ta' xogħol mill-ġdid tal-BGA



8. Ġarr għall-magna BGA għall-mowbajl

DHL, TNT, FEDEX, SF, trasport bil-baħar u linji speċjali oħra, eċċ. Jekk trid terminu ieħor tat-tbaħħir,

jekk jogħġbok għidilna.Aħna ser nappoġġjawk.



9. Termini tal-Ħlas

Trasferiment bankarju, Western Union, Credit Card.

Jekk jogħġbok għidilna jekk għandek bżonn appoġġ ieħor.

10. Gwida ta 'tħaddim għal magna BGA għal DH-A2 mobbli

11. L-għarfien rilevanti għall-magna BGA għall-mowbajl

Deskrizzjoni tal-metodu bażiku tal-użu tal-istazzjon tal-ħidma mill-ġdid BGA għad-diżsaldjar:

1. Preparazzjoni għat-tiswija: Biex tissewwa ċ-ċippa BGA, iddetermina ż-żennuna tal-arja li għandha tintuża.

2. Issettja t-temperatura tad-desoldering u aħżenha sabiex tkun tista 'tissejjaħ direttament meta tissewwa aktar tard.

3. Aqleb għall-mod ta 'żarmar fuq l-interface tat-touch screen, ikklikkja l-buttuna tat-tiswija, ir-ras tat-tisħin

se jinżel awtomatikament biex issaħħan iċ-ċippa BGA.

4. Wara li l-linja tal-kurva tat-temperatura tal-istazzjon tax-xogħol mill-ġdid tkun lesta, iż-żennuna tal-ġbid awtomatikament tagħżel

sa ċ-ċippa BGA, u mbagħad ir-ras tat-tqegħid se terda l-BGA għall-pożizzjoni inizjali. L-operatur jista' jikkon

waħħal iċ-ċippa BGA mal-kaxxa tal-materjal. It-tneħħija tal-issaldjar tlesta.

Dan huwa l-metodu ta 'desoldering bl-użu tal-istazzjon ta' xogħol mill-ġdid BGA. Mhuwiex diffiċli li tuża l-issaldjar għat-tqegħid

u l-iwweldjar. Għandna l-manwal tal-istruzzjoni, is-CD u l-magna mibgħuta lilek flimkien, sempliċement segwi l-istruzzjoni

manwal, jekk ikun konvenjenti, tista 'wkoll tistudja fil-kumpanija tagħna b'xejn. Naturalment, aħna nipprovdu wkoll tagħlim bil-vidjo

gwida barra mill-pajjiż, eċċ.
