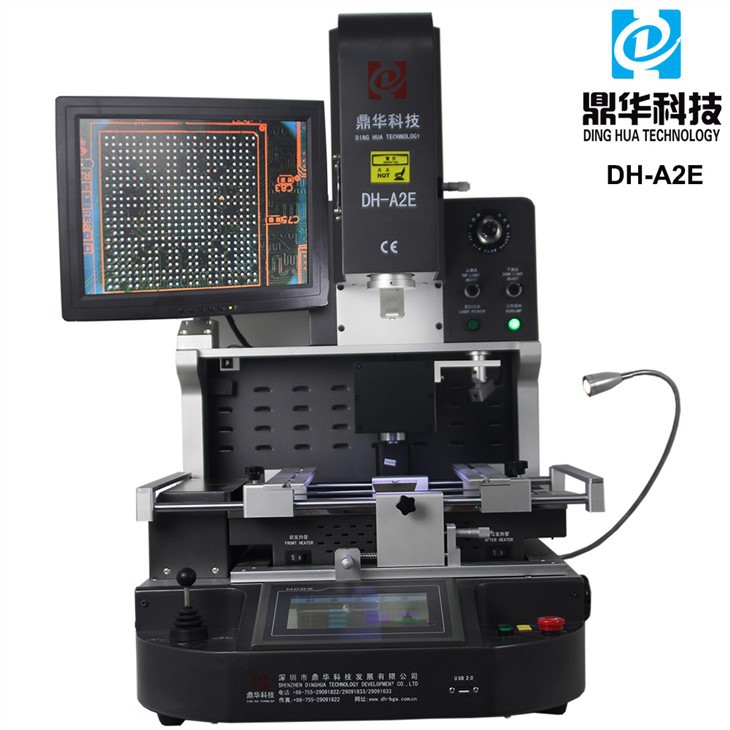

Ball Grid Array Rework Reball Machine

Awtomatiku Ball Grid Array Rework Reball Machine



1.Karatteristiċi tal-Prodott tal-Magni Awtomatiċi tal-Ball Grid Array Reball Rework



•Rata ta 'suċċess għolja ta' tiswija fil-livell taċ-ċippa. Desoldering, immuntar u issaldjar proċess huwa awtomatiku.

• Allinjament konvenjenti.

•Three heatings tat-temperatura indipendenti + PID awto-issettjar aġġustat, l-eżattezza tat-temperatura tkun fuq ± 1 grad

•Built fil-pompa tal-vakwu, aqbad u poġġi ċipep BGA.

•Funzjonijiet tat-tkessiħ awtomatiku.

2.Speċifikazzjoni tal-Magni Reball Awtomatizzat tal-Grid Array tal-Ball Rework



3.Dettalji tal-Magni tal-Reball tal-Magni mill-ġdid tal-Magni tal-Grid tal-Grid tal-Ajru sħun





4.Għaliex Agħżel Infrared Awtomatiku tagħna Ball Grid Array Rework Reball Machine?



5.Ċertifikat ta 'allinjament ottiku awtomatiku Ball Grid Array Rework Reball Machine



6.Lista tal-ippakkjartal-Ottika tallinja CCD Camera Ball Grid Array Rework Reball Machine



7. Ġarr ta 'Awtomatiku Ball Grid Array Rework Reball Machine Split Vision

Aħna nibgħatu l-magna permezz ta 'DHL/TNT/UPS/FEDEX, li hija veloċi u sigura. Jekk tippreferi termini oħra ta 'vjeġġ,

jekk jogħġbok tħossok liberu li tgħidilna.



8. Termini ta 'ħlas.

Trasferiment bankarju, Western Union, Karta ta 'kreditu.

Aħna se nibagħtu l-magna ma '{0}} negozju wara li tirċievi l-ħlas.



9.Ikkuntattjana għal tweġiba immedjata u l-aħjar prezz.

Email:john@dh-kc.com

MOB/WhatsApp/Wechat: +86 15768114827

Ikklikkja l-link biex iżżid il-WhatsApp tiegħi:

https://api.whatsapp.com/send?phone=8615768114827



10. Għarfien relatat tal-Magni mill-ġdid/Reball tal-Magni Awtomatiċi tal-Ball Grid Array (BGA)

Standards tal-Kwalità tal-issaldjar tal-FPC SMT:

• Clearance Minima Normali: Id-daqs tal-komponent għandu jaqbeż il-kuxxinett b'20µm.
• Pożizzjoni tal-Iwweldjar: Għandu jkun hemm spazju ta '1/2 tal-pożizzjoni tal-iwweldjar.

4. Speċifikazzjonijiet għall-Ispezzjoni ta 'Partijiet iwweldjati:

Nru.	Oġġett ta' Spezzjoni	Standard ta' Spezzjoni	Ikona Ħażina
4.1	Partijiet Neqsin	M'għandux ikun hemm partijiet mhux iwweldjati jew partijiet li jaqgħu barra fil-ġonot tal-istann tal-FPC.	le
4.2	Ħsara	Komponenti wara l-iwweldjar m'għandhomx ikunu mħassra jew b'talja.	le
4.3	Partijiet Skorretti	L-ispeċifikazzjonijiet tal-mudell tal-komponenti issaldjati mal-pads għandhom jaqblu mad-disinji tal-inġinerija.	le
4.4	Polarità	Id-direzzjoni tal-partijiet iwweldjati għandha taqbel mal-istruzzjonijiet tal-bord jew tpinġijiet tal-inġinerija.	le
4.5	Mixxellanji	M'għandux ikun hemm kolla, tikek tal-landa, jew debris ieħor fil-pin tal-komponent.	le
4.6	Bżieżaq	Il-pakkett tal-komponent issaldjat m'għandux ikollu ragħwa ħażina.	le

5.1 Iwweldjar Kontinwu
M'għandux ikun hemm short circuit bejn il-ġonot tal-istann.

5.2 Ġonot iwweldjati
Partijiet iwweldjati m'għandux ikollhom ġonot li mhumiex konnessi mal-punti tal-istann.

5.3 Solder mhux Fużibbli
Il-partijiet m'għandux ikollhom ġonot tal-istann mhux kompluti jew neqsin.

5.4 F'wiċċ l-ilma:

• 5.4.1: L-għoli tal-kuxxinett tal-istann fil-qiegħ tal-pin tal-konnettur m'għandux jaqbeż l-għoli tal-pin tal-parti. (Nota: Kif muri fil-Figura T, l-għoli tal-pin tal-parti huwa G, l-għoli tal-landa tal-kuxxinett tal-istann huwa T, u l-għoli tal-kuxxinett tal-istann waqt l-issaldjar ma jistax jaqbeż l-għoli tal-pin tal-parti, jiġifieri, G Inqas minn jew ugwali għal T.)
• 5.4.2: L-għoli tal-kuxxinett tal-istann fil-qiegħ tar-reżistenza, LED, eċċ., M'għandux ikun ogħla minn 1/2 tal-għoli taċ-ċomb tal-komponent.

5.5 Defiċjenza tal-istann:

• 5.5.1: L-għoli tal-landa fuq il-konnettur għandu jkun 2/3 tal-għoli tal-pin u m'għandux jaqbeż l-għoli fejn il-parti tal-plastik tiltaqa '. (Nota: Kif muri fil-Figura T, l-għoli tal-pin tal-parti huwa G, l-għoli tal-landa tal-kuxxinett tal-istann huwa T, u F huwa l-għoli normali tal-punt tal-istann. Għalhekk, F Akbar minn jew ugwali għal G {{2} }/3T.)
• 5.5.2: Iċ-ċomb tar-reżistenza, LED, u partijiet oħra għandu jkollhom istann mill-inqas 2/3 tal-għoli tal-pin.
