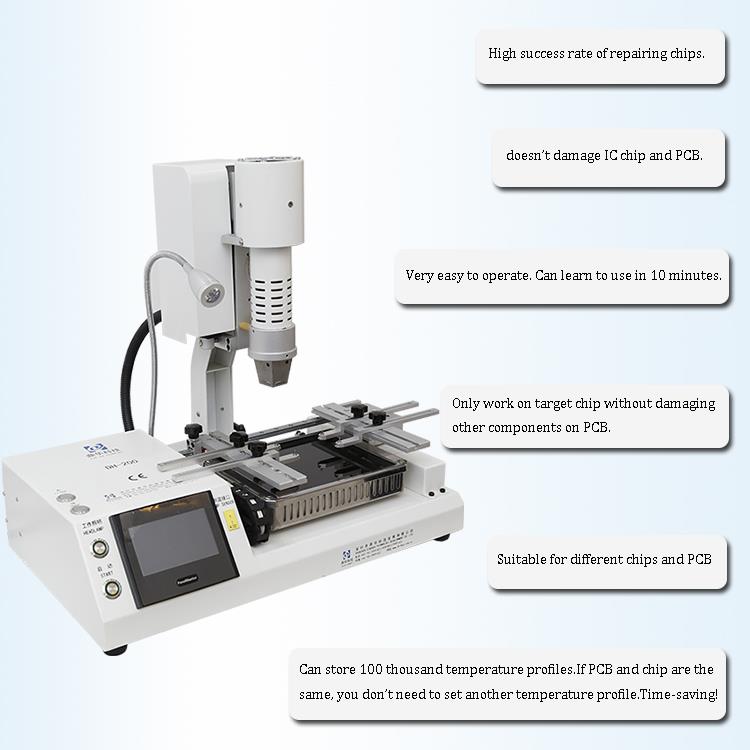

2 f'1 Head Touch Screen SMD Rework Station
L-istazzjon ta' xogħol mill-ġdid DH-200 BGA huwa wieħed mill-magni li tista' sempliċement tiffamiljarizza magħhom. Għandu softwer faċli għall-utent. fejn l-utent jista' joħloq profili standard jew profili b'mod ħieles imbagħad niżżel fil-memorja tal-istazzjon DH-200 BGA Rework jew issalvah fuq il-PC. Jista 'jlesti t-tiswija tal-livell taċ-ċippa għat-telefon ċellulari malajr ħafna.
Deskrizzjoni
2 f'1 Head Touch Screen SMD Rework Station
1. Karatteristiċi tal-Prodott ta '2 f'1 Head Touch Screen SMD Rework Station
1. L-ewwel, it-tieni żona b'disinn ta 'protezzjoni ta' temperatura żejda.
2. Wara li tispiċċa desoldering & issaldjar, hemm allarmanti. Il-magna hija mgħammra b'ġbid ta 'vakwu
pinna biex tiffaċilita t-tneħħija ta 'BGA wara desoldering.
3. Desoldering u issaldjar ta 'apparat ta' muntaġġ tal-wiċċ ta 'daqs żgħir u medju (SMD): BGA, QFP, PLCC, MLF u
SOIC. Il-komponent jitneħħa manwalment mill-PCB (pincette jew gripper vacuum). Qabel l-issaldjar tal-
komponent jeħtieġ allinjament adegwat.
4. It-tieni temperatura tista 'taġġusta skond id-dehra u l-komponenti differenti tal-bord tal-PCB, tipprevjeni
ħabta mal-komponenti tal-pjanċa t'isfel tal-PCB;

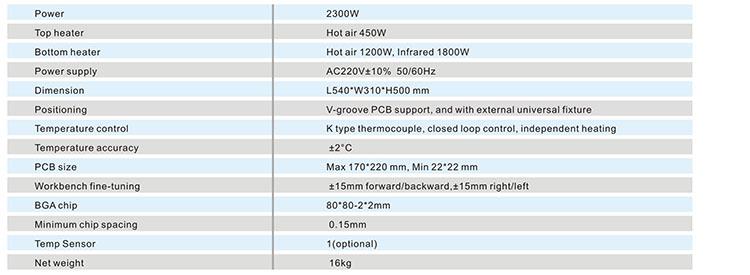

2.Speċifikazzjoni ta '2 f'1 Head Touch Screen SMD Rework Station

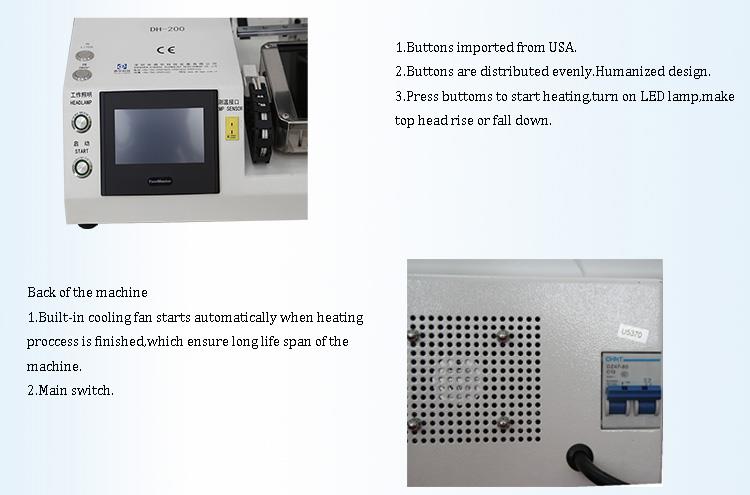

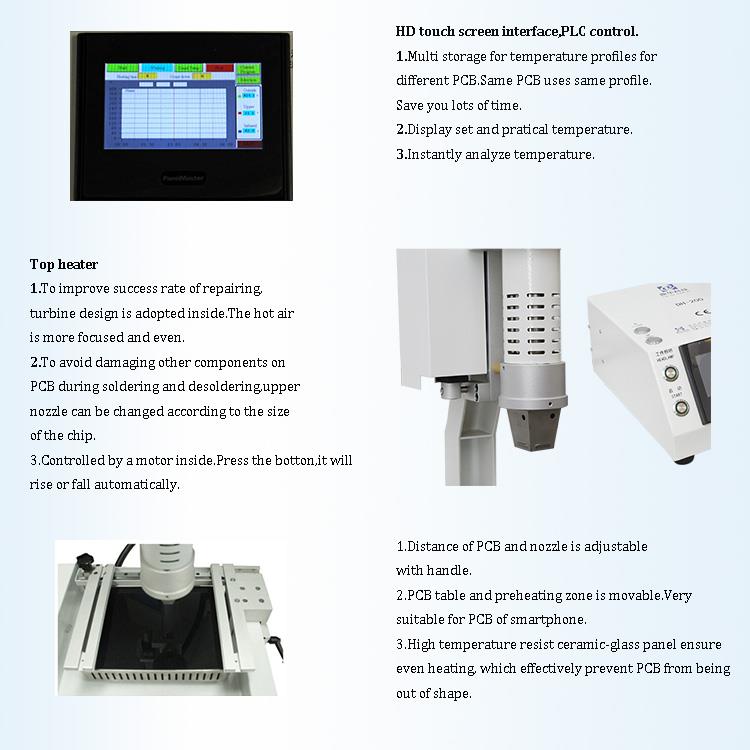

3.Dettalji ta '2 f'1 Head Touch Screen SMD Rework Station

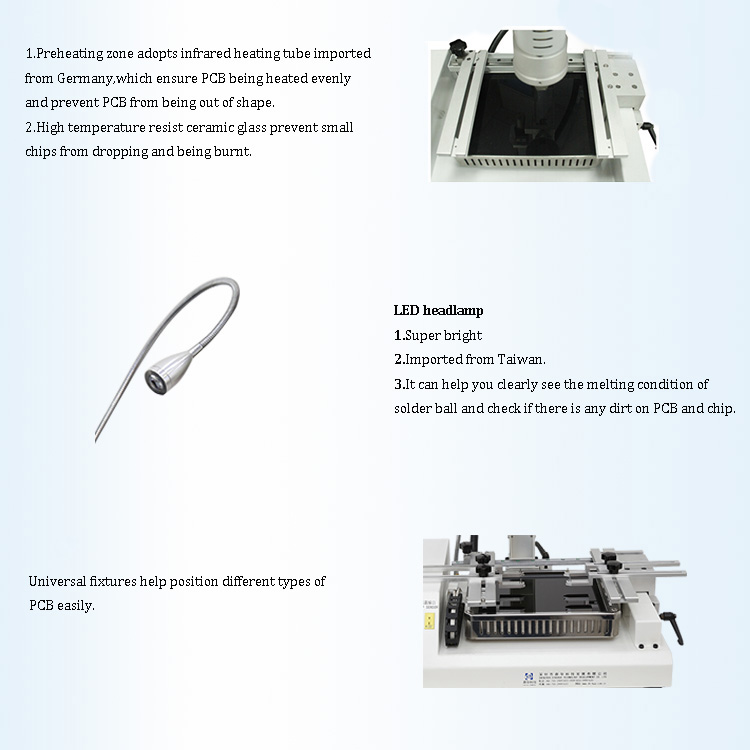

1.2 ħiters indipendenti (arja sħuna u infra-aħmar);
2.HD wiri diġitali;
3.HD touch screen interface, kontroll PLC;
4.Lampa ta 'quddiem LED;

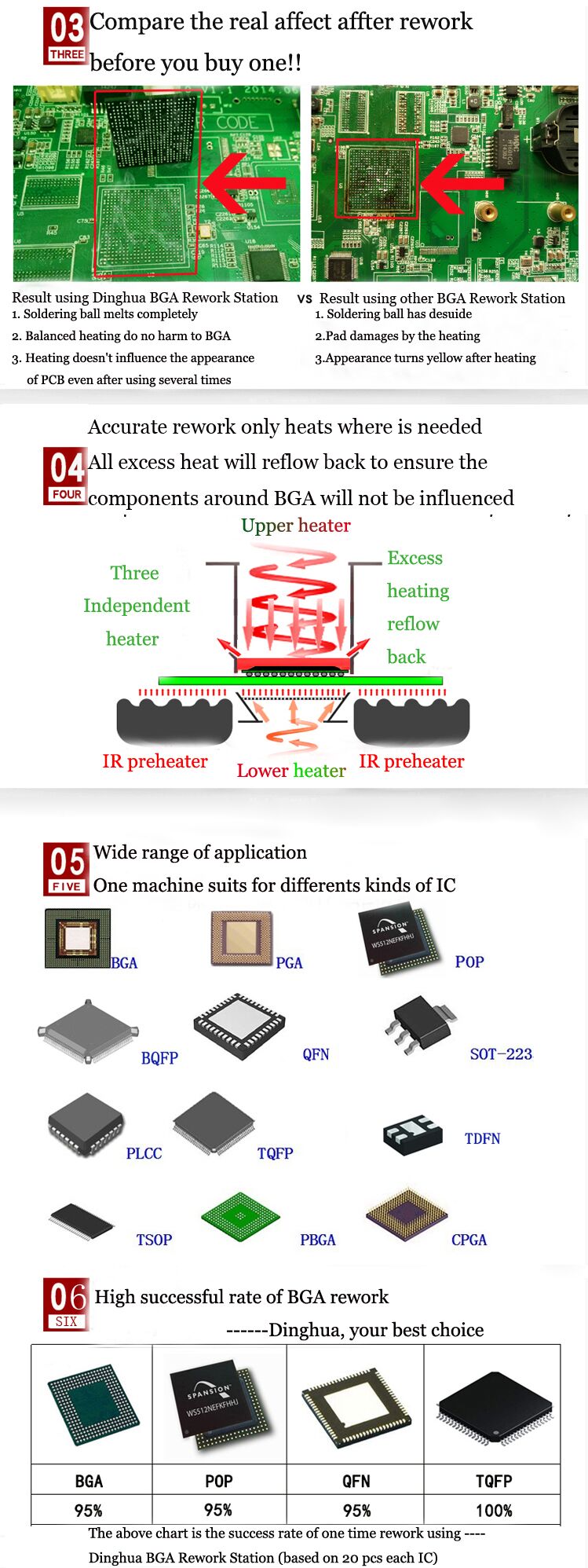

4. Għaliex Agħżel tagħna 2 f'1 Head Touch Screen SMD Rework Station?
5.Ċertifikat ta '2 f'1 Head Touch Screen SMD Rework Station

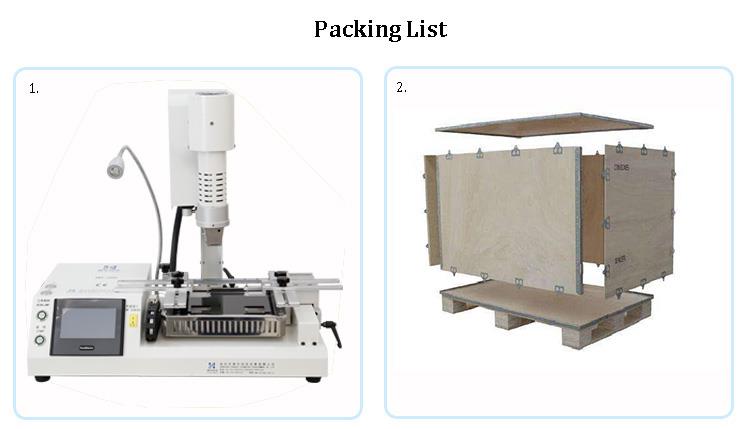

6.Packing & Ġarr ta '2 f'1 Head Touch Screen SMD Rework Station
7.Għarfien relatat ta '2 f'1 Head Touch Screen SMD Rework Station
X'inhuma l-proċessi ta 'resort?
1, pejst tal-istann smearing: ballun bga. Biex tiżgura l-kwalità tal-issaldjar, iċċekkja l-kuxxinett tal-PCB għat-trab qabel ma tapplika
il-pejst tal-istann. L-aħjar huwa li timsaħ il-kuxxinett qabel ma tapplika l-pejst tal-istann. Poġġi l-PCB fuq l-iskrivanija tas-servizz u
uża l-pinzell biex tapplika ammont eċċessiv ta ' pejst tal-istann għall-pożizzjonijiet pad u bga biex jintramaw il-ballun. (Wkoll
ħafna kisi
se jwassal għal short circuit. Bil-maqlub, se jkun faċli biex iwweldja bl-arja. Għalhekk, il-kisi tal-pejst tal-istann għandu jkun
proporzjonat iżżejjed b'mod uniformi biex jitneħħa t-trab u l-impuritajiet fuq il-ballun tal-istann BGA. Għall-bga ball-forming, str-
ikabbar ir-riżultati tal-iwweldjar).
2. Immuntar: Il-BGA huwa mmuntat fuq il-PCB; il-qafas tal-iskrin tal-ħarir jintuża bħala positioner biex jallinja l-kuxxinett BGA
bil-kuxxinett tal-bord tal-PCB. Innota li l-marka tad-direzzjoni fuq il-profil BGA għandha tkun imqabbda mal-PCB
bord Jikkorrispondi għas-sinjali tad-direzzjoni biex tevita direzzjoni b'lura BGA. Grafika u test. Fl-istess ħin meta
il-ballun tal-istann huwa mdewweb u wweldjat, it-tensjoni bejn il-ġonot tal-istann se jkollha riżultat ta 'awto-allinjament inevitabbli.
3, iwweldjar: L-ordni bl-ordni tat-twaqqigħ. It-tqegħid tal-bord tal-PCB fuq l-istazzjon tal-ħidma mill-ġdid tal-BGA jiżgura li
m'hemm l-ebda tort fil-konnessjoni bejn il-BGA u l-PCB. Ma nafx bga biex tħawwel il-ballun. Applika d-des-
kurva tat-temperatura anzjani u kklikkja fuq il-weldjatura. Proċess. Meta t-tisħin ikun lest, jista 'jitneħħa wara
tkessiħ attiv, u t-tiswija titlesta.
