SMD BGA RECORK STAWLE

Magna tal-iblalling tal-BGA tat-tastiera IR

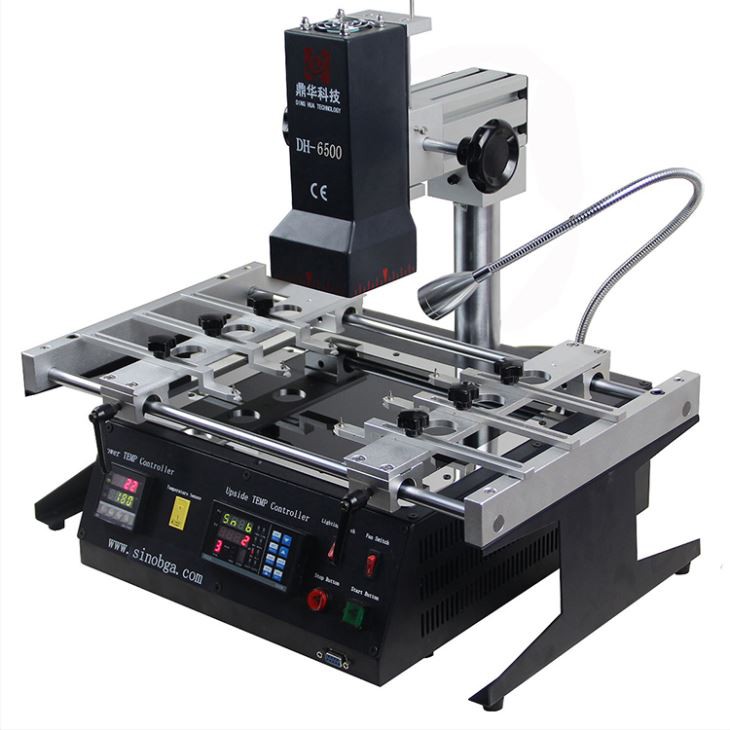

Stazzjon ta 'xogħol mill-ġdid sħiħ tal-BGA IR b'żewġ żoni ta' tisħin, adattat għal ċipep kbar (sa 80 × 80 mm) u diversi PCBs bħal dawk fit-televiżjonijiet, consoles tal-logħob, u kompjuters {.



1. Parametru tal-Produzzjoni tal-Istazzjon tal-Ġdid tal-BGA SMD

Qawwa totali	2300W
Top heater	450W
Heater tal-qiegħ	1800W, magħluq għal kollox f'kompartiment protett tal-ħġieġ
Qawwa	110 ~ 250V 50 / 60Hz
Moviment tar-ras ta 'fuq	'Il fuq /' l isfel, dawwar liberament .
Dawl	Dawl tax-xogħol tat-Tajwan LED, kwalunkwe angolu aġġustat .
Ħażna	Aħżen 10 gruppi ta 'profili tat-temperatura
Pożizzjonament	V-Groove, Appoġġ tal-PCB jista 'jiġi aġġustat fid-direzzjonijiet x, y b'tagħda universali esterna
Kontroll tat-temperatura	Sensur k, ċirku magħluq
Eżattezza tat-temp	± 2 grad
Daqs tal-PCB	Max 270 * 320 mm min 20 * 20 mm
Ċippa BGA	5 * 5 ~ 80 * 80 mm
Spazjar minimu taċ-ċippa	0.15 mm
Sensor tat-temperaġġ estern	1pc
Dimensjonijiet	L480 × W370 × H390 mm
Piż nett	Madwar 15.5kg





2. Dettalji tal-Prodott

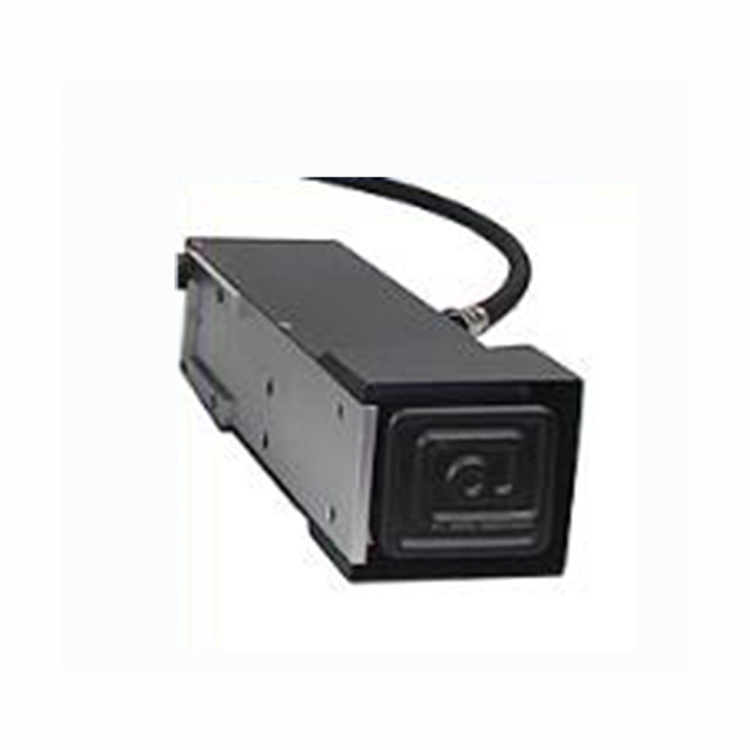

Top IR Heater: 80 × 80 mm, 450 W, 110–240 V (mhux obbligatorju) . jista 'jsaħħan kważi t-tipi kollha ta' ċippa .

Adattat għal motherboards sa 270 × 320 mm .

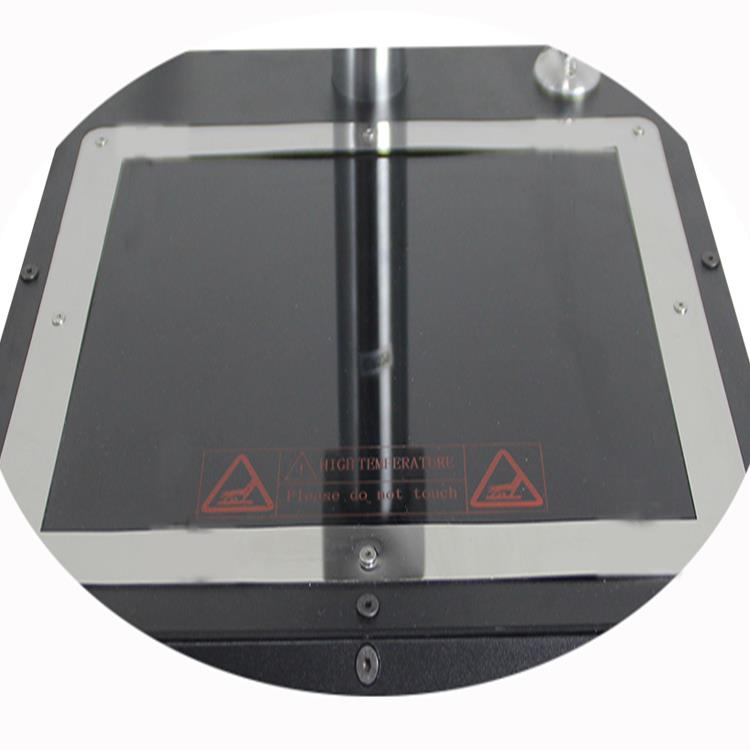

Heater tal-qiegħ IR: kompletament magħluq bi tarka tal-ħġieġ .

Tagħmir universaliInkludi klipps tal-kukkudrill, skanalaturi "V", u appoġġ konvess biex tiżgura PCBs ta 'kwalunkwe forma ta' tvs u kompjuters għal iPhones .

Ma jimpurtax il-PCB huwa TV, kompjuter minkejja li iPhone eċċ .

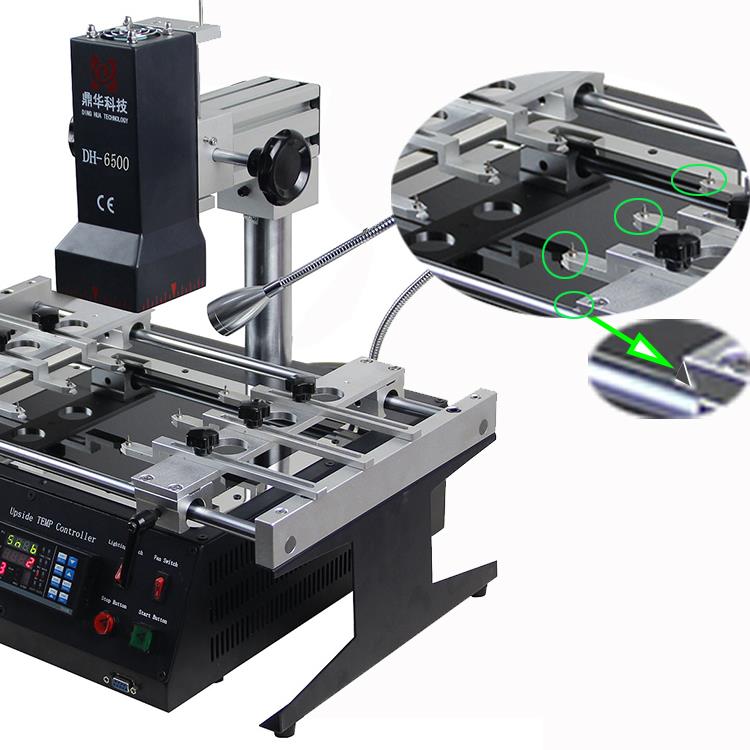

Attrezzaturi universali għal kwalunkwe PCB b'forma irregolari

Panew tal-istrumenti għall-issettjar tat-temperatura u l-ħin, faċli biex tħaddem u tuża b'mod konvenjenti

Panew tal-istrumenti



3. Karatteristika speċjali

• Heaters ta 'kwalità għolja importati .
• Pjanċa ta 'tisħin taċ-ċeramika infra-aħmar magħmul mit-Tajwan bil-lqugħ tal-ħġieġ .
• Tisħin IR b'żona doppja: kemm żoni ta 'tisħin minn qabel ta' fuq kif ukoll ta 'isfel .
• KONTROLL TAT-TEMPERATTU TA 'LOOP TA' LOOP KIENI KI BIL-PRESADAZZJONI TA '± 2 GRAD .
• Konnettur tas-sensuri esterni għal qari tat-temperatura aktar preċiż .
• Twissija tal-ħoss: Tifkira tal-vuċi 5-10 s qabel ma jintemm iċ-ċiklu tat-tisħin, jgħin lill-operatur iħejji .



4. Is-Servizz tagħna IR Keyboard BGA Reballing Machine

• Qabel il-kunsinna: kull magna tgħaddi minn test ta 'vibrazzjoni ta' 24 siegħa, segwit minn spezzjoni finali .
• Wara l-kunsinna: Mal-wasla tad-dwana, aħna nikkuntattjawk permezz ta 'email, telefon, jew whatsapp biex ngħinu bil-permess .
• Meta tirċievi: Aħna nipprovdu gwida ta 'installazzjoni u appoġġ operattiv .



5. Ippakkjar

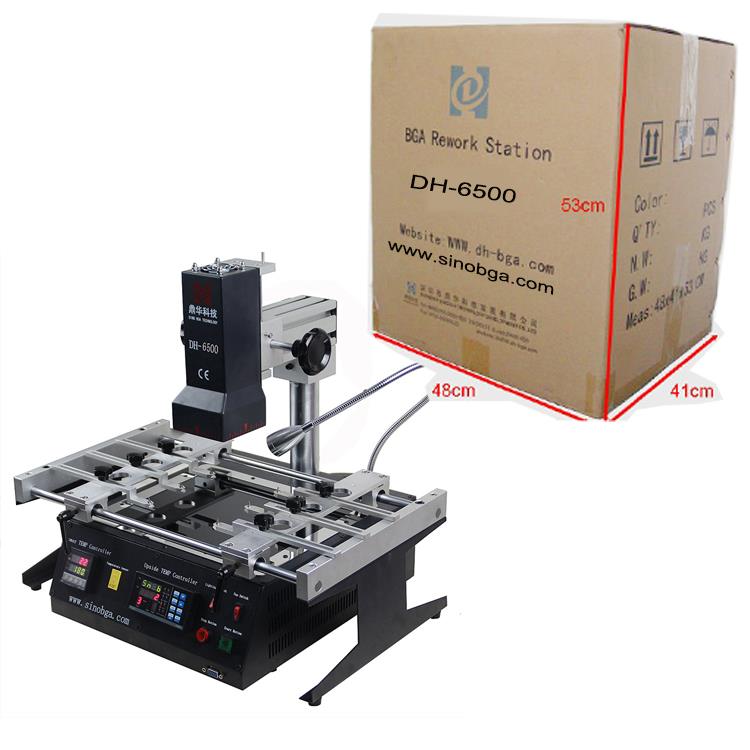

• Każ tal-kartuna b'inserzjonijiet tar-ragħwa għal trasport sigur .
• Dimensjonijiet ippakkjati: 48 × 53 × 41 cm; Piż gross: 23 kg .



FAQ



Għodod u materjali

It-tiswija hija, u tista 'dejjem tibqa', operazzjoni li taħdem ħafna fuq ix-xogħol li tiddependi aktar fuq il-ħiliet ta 'l-operatur individwali milli fuq l-awtomazzjoni . Minkejja d-disponibbiltà ta' għodod ta 'tiswija eċċellenti, ħafna operazzjonijiet ta' tiswija interni huma mgħammra ħażin . Dawn li ġejjin huma xi linji gwida bażiċi għat-tagħmir essenzjali meħtieġa f'operazzjoni moderna ta 'tiswija:



1. Stazzjon tax-xogħol ergonomiku

Xogħol ta 'tiswija effettiva ma jistax jitwettaq fuq workbench antik jew setup ta' makeshift . Tiswija tal-bord tal-PC teħtieġ livell għoli ta 'konċentrazzjoni u destrezza . Għalhekk, stazzjon tax-xogħol xieraq - ESD-grounded u mgħammar b'dawl adegwat, ħwienet ta' enerġija, u kumdità ergonomika - huwa essenzjali effiċjenza .





2. Mikroskopju stereo ta 'kwalità għolja

Tiswija ta 'preċiżjoni ma tistax issir mingħajr dan it-tip ta' mikroskopju disponibbli f'kull ħin . Aċċess limitat mhuwiex adegwat, peress li għandu jintuża kontinwament . filwaqt li kameras tal-vidjow u monitors jistgħu jkunu adattati għal spezzjoni jew taħriġ, huma nieqsa ċ-ċarezza pprovduta minn ottika ta 'kwalità . barra, il-mikrosku Bil-goosenecks flessibbli għad-direzzjoni ħafifa huma l-aħjar għażliet għal dan il-għan .



3. Issaldjar

Saldjar ta 'preċiżjoni huwa vitali għal operazzjonijiet ta' tiswija moderna . It-tekniċi ma jistgħux jibqgħu jiddependu fuq għodod ta 'l-issaldjar tradizzjonali li kienu użati b'mod komuni ftit snin ilu . issa jeħtieġu ħdejjed ta' l-istann ta 'kwalità li huma kontrollabbli ħafna, iddisinjati ergonomikament, u kompatibbli ma' firxa wiesgħa ta 'pariri fini .}}}}}}}}}}}}}}}}}}}}



4. Għodda għat-tneħħija tal-komponenti

Il-varjetà dejjem tiżdied ta 'komponenti - kemm kbar kif ukoll żgħar - titlob firxa ta' għodod u tekniki speċjalizzati għal tneħħija sikura u effiċjenti . Dawn l-għodod tipikament jużaw wieħed mill-metodi ta 'tisħin li ġejjin: konduttivi (bil-kuntatt), konvettivi (permezz ta' gass sħun), jew infra-aħmar (b'lampi infra-aħmar iffokati) {{3} kull metodu għandu l-vantaġġi tiegħu u l-limitazzjonijiet Applikazzjoni .



5. Stazzjon ta 'tisħin minn qabel

Kull meta jkun possibbli, saħħan minn qabel il-bord tal-PC kollu qabel ma tneħħi l-komponenti SMT . It-tisħin minn qabel inaqqas ix-xokk termali mit-tisħin lokalizzat u jħaffef il-proċess ta 'xogħol mill-ġdid . filwaqt li l-biċċa l-kbira tal-faċilitajiet ikollhom it-tfittxija jew it-tnixxif tal-fran, stazzjon tat-tnixxif addizzjonali ħafna drabi biex iżomm is-sħana konsistenti {{2} a hotplate-stil jew infrari. Huwa mneħħi mill-forn jew saħħanha mit-temperatura ambjentali .



6. Għodda ta 'Tħaffir u Tħin mikro

Għodod goffi, li jinżammu fl-idejn u t-tħin li jżommu kemm il-mutur kif ukoll il-provvista tal-enerġija fil-biċċa tal-idejn huma diffiċli biex jiġu kkontrollati għal xogħol ta 'tiswija dettaljat . Għodda ta' tħaffir ta 'kwalità għolja, ta' kwalità għolja, ta 'kwalità għolja, hija preferuta għal kompiti ta' preċiżjoni .
