Magna ta 'Reflow Touch Screen SMD Magna

Preview Quick:

Il-Magna ta 'Reflow Touch Screen SMD hija biċċa teknoloġija avvanzata u innovattiva ħafna li rrevoluzzjonat il-proċess tat-tiswija tal-elettronika. Din il-magna hija ddisinjata speċifikament biex terġa 'taħdem issaldjar tal-wiċċ, parti integrali tal-manifattura tal-elettronika moderna. Bil-karatteristiċi u l-funzjonalitajiet avvanzati tagħha, il-magna mill-ġdid ta 'Reflow Touch Screen SMD saret indispensabbli għall-industriji li jittrattaw l-elettronika.

Il-magna hija mgħammra b'interface ta 'touch screen faċli biex tużah, li tissimplifika l-proċess ta' tiswija. Barra minn hekk, il-karatteristiċi avvanzati tiegħu jippermettu kontroll tat-temperatura preċiż, li jiżgura li l-komponenti kritiċi tal-apparat elettroniku ma jiġux imħassra waqt it-tiswija. Il-magna mill-ġdid ta 'Reflow Touch Screen SMD hija wkoll mgħaġġla u effiċjenti, tnaqqas il-ħin ta' waqfien u żżid il-produttività.

1. Speċifikazzjoni

Speċi
1	Qawwa	4900W
2	Heater ta' fuq	Hot Air 800W
3	Heater tal-qiegħ Heater tal-ħadid	Hot Air 1200W, Infrared 2800W 90w
4	Provvista ta 'enerġija	AC220V ± 10% 50 / 60Hz
5	Dimensjoni	640 * 730 * 580mm
6	Pożizzjonament	V-Groove, appoġġ tal-PCB jista 'jiġi aġġustat fi kwalunkwe direzzjoni b'apparat universali estern
7	Kontroll tat-temperatura	K TERMOCOUPE TAT-TIP, KONTROLL TAL-LOP MINGĦADD, TISĦIĦ INDEPENDENTI
8	Eżattezza tat-temp	± 2 gradi
9	Daqs tal-PCB	Max 500 * 400 mm min 22 * ​​22 mm
10	Ċippa BGA	2 * 2-80 * 80mm
11	Spazjar minimu taċ-ċippa	0. 15mm
12	Senser tat-temperatura esterna	1 (mhux obbligatorju)
13	Piż nett	45kg

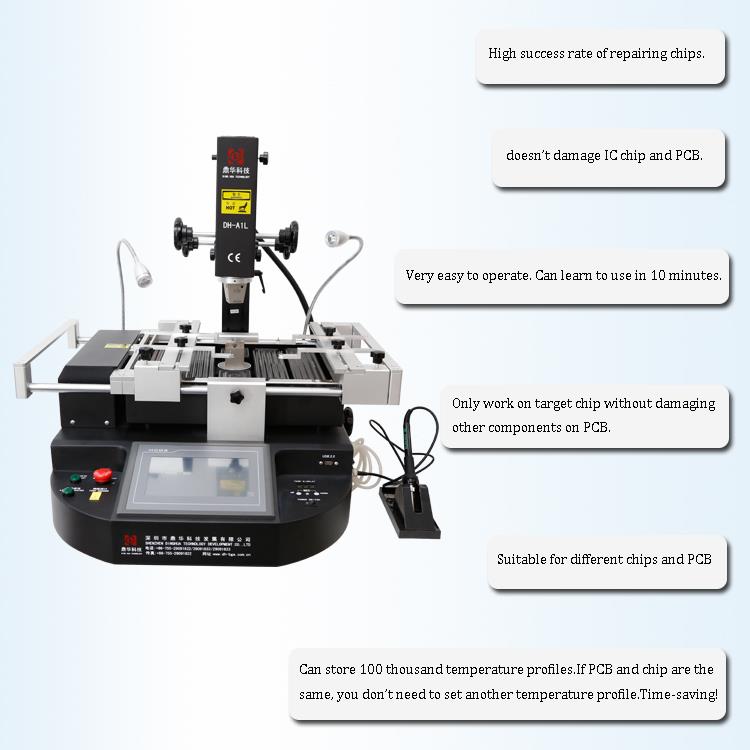

2.Main Karatteristiċi tal-Istazzjon ta 'Rikwork tad-DH-A1L BGA

1. Touch screen bil-kontroll PLC: 3 profili tat-temperatura jistgħu jintwerew, bi preċiżjoni tat-temperatura ta '± 1 grad.
2. 7- Kontroll tat-temperatura tas-segment: Tisħin minn qabel, preservazzjoni tas-sħana, tisħin, iwweldjar 1, iwweldjar 2, tkessiħ, u qatra tat-temperatura jistgħu jiġu ssettjati.
3. Sa 30 grupp jistgħu jinħażnu: Il-profili jistgħu jiġu analizzati u modifikati direttament fuq il-touch screen.
4. 3 Żoni ta 'Tisħin Indipendenti: Profili ta 'temperatura multi-grupp b'ħafna gruppi jistgħu jiġu applikati fl-ewwel u t-tieni żoni, filwaqt li l-PCB jissaħħan fit-tielet żona. Il-ħin tat-tisħin, l-inklinazzjoni tat-temperatura, it-tkessiħ, u l-allarmi huma murija fuq il-touch screen.
5. Thermocouple tat-tip K.: Jinkludi konnettur tal-ittestjar tat-temperatura biex jimmonitorja t-temperatura.
6. Funzjoni ta 'allarm: Wara l-iwweldjar tal-BGA, il-magna tintefa jekk it-temperatura tkun anormali. Jinkludi wkoll protezzjoni ta 'temperatura żejda.
7. Mutur tal-arja tal-kurrent: Tiżgura li l-PCB jibqa 'stabbli matul il-proċess ta' xogħol mill-ġdid.
8. Pożizzjonament tal-PCB bi slot V: Il-morsa omnipotenti żżomm sewwa l-PCB f'postha.
9. Immaniġġja PCBs ta 'kapaċità kbira: Adattat għal temperatura għolja, BGA / CSP mingħajr ċomb, u pilastru BGA mill-ġdid.
10. Żennuna li ddur 360 grad: Faċli biex tissostitwixxi ma 'żennuni differenti.
11. Immaniġġja PCBs ta 'kapaċità kbira: Adattat għal issaldjar ta 'temperatura għolja u mingħajr ċomb.

3



4. Għarfien relatat:

Passi ta 'Tiswija

Pass 1: Osserva
Iċċekkja jekk il-qoxra tal-antenna hijiex oriġinali, kemm jekk il-motherboard tkun bil-ħsara jew deformata minħabba l-ilma, u jekk xi komponenti jinħarqu jew jinkisru.

Pass 2: Test
Ittestja l-kurrent operattiv, vultaġġ kritiku, u TTL biex tiżgura li huma normali.

Pass 3: Manutenzjoni
Segwi l-prinċipju ta 'faċilità ta' servizz: Indirizza l-fallimenti mekkaniċi l-ewwel, segwit minn kwistjonijiet ta 'softwer, u finalment issewwi jew ibdel xi partijiet difettużi.

Pass 4: Tindif
Wara l-manutenzjoni, naddaf kwalunkwe żejt tal-issaldjar żejjed u gagazza mill-motherboard, u imsaħ l-iskrin u l-qoxra tat-telefon ċellulari.

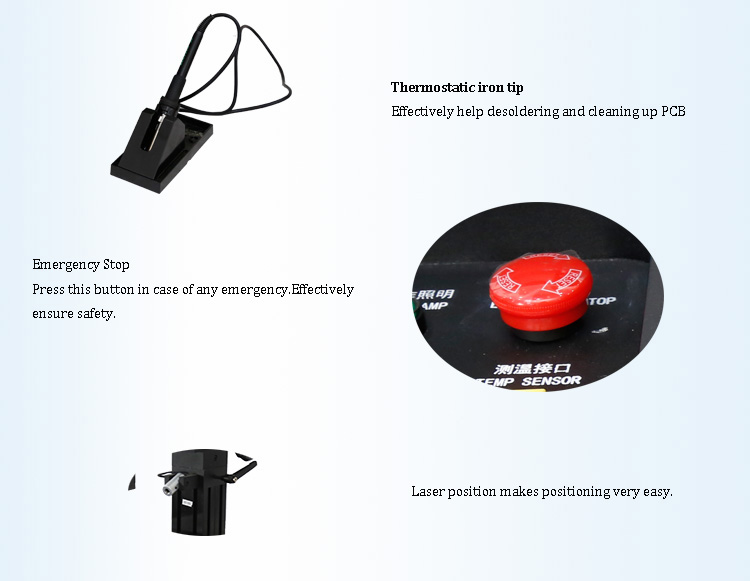

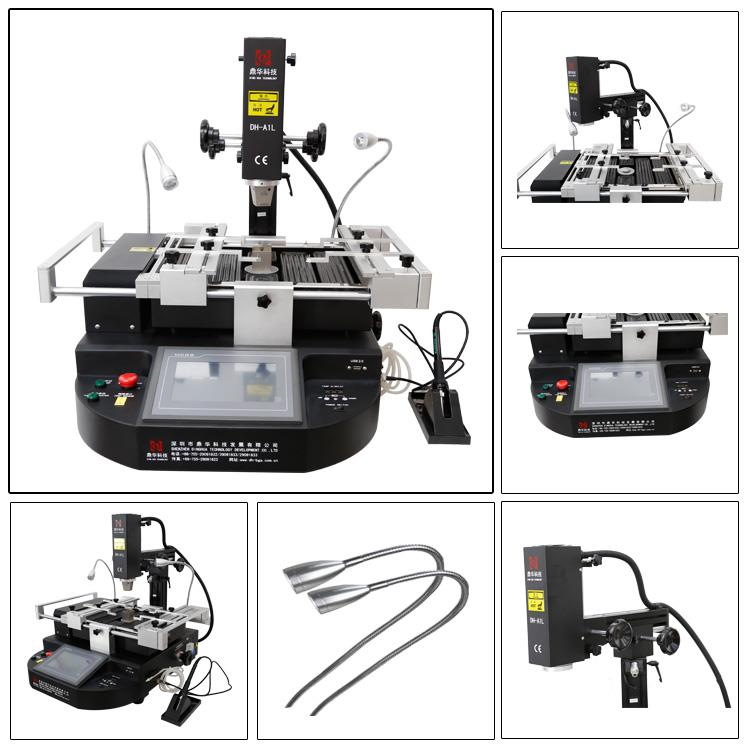

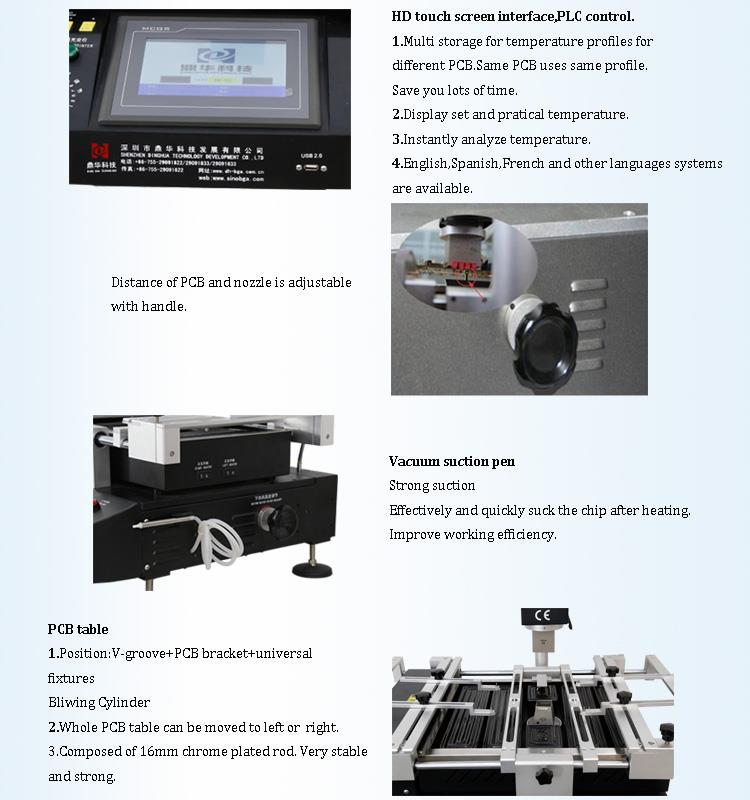

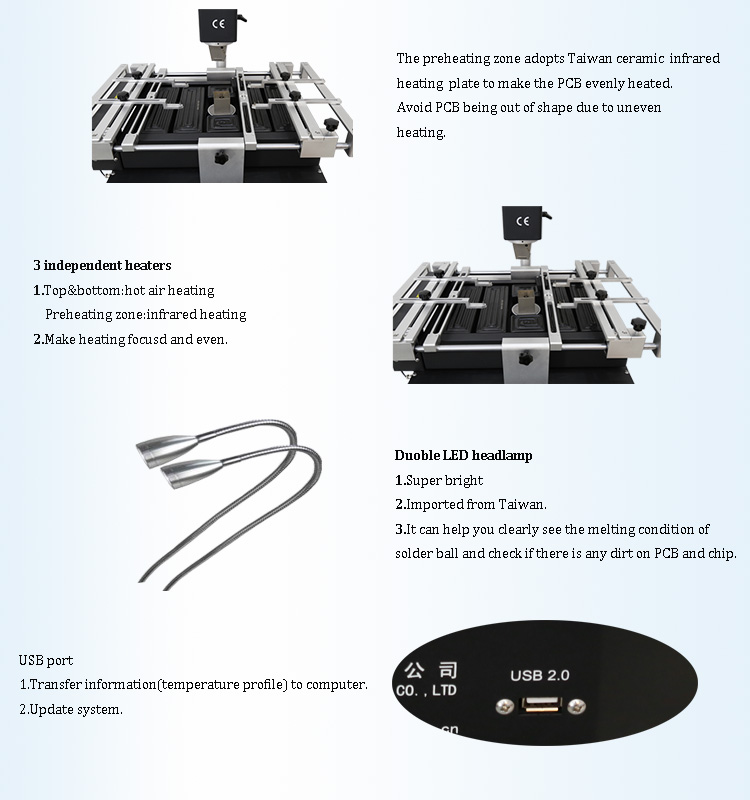

5. Immaġini dettaljati ta 'stazzjon ta' xogħol mill-ġdid ta 'DH-A1L BGA

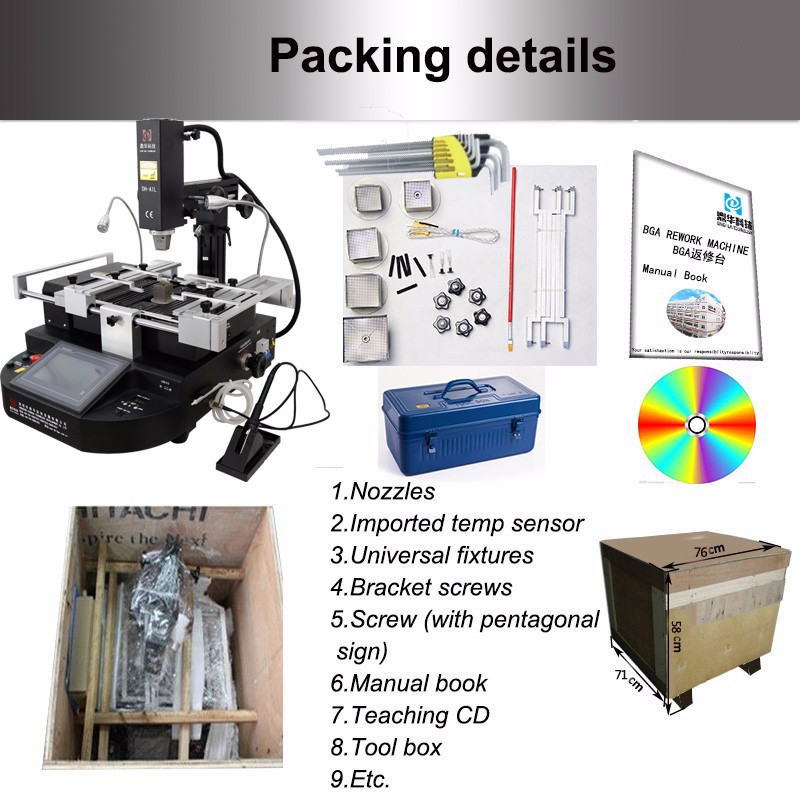

6.Pakkjar u Dettalji tal-Kunsinna tal-Istazzjon ta 'Rikwork tad-DH-A1L BGA

Depials tal-kunsinna ta 'stazzjon ta' xogħol mill-ġdid ta 'DH-A1L BGA

Tbaħħir:

1. Il-varjetà se ssir fi żmien 5 ijiem ta 'negozju wara li tirċievi l-ħlas.

2. Ġarr tal-kunsinna veloċi minn DHL, FedEx, TNT, UPS u modi oħra inkluż bil-baħar jew bl-ajru.

7.FAQ

M: X'inhu l-pakkett tiegħek? Huwa sigur waqt it-trasport?

A: L-istazzjon ta 'xogħol mill-ġdid kollu tal-BGA tagħna huwa ppakkjat f'kaxxa tal-injam solidu b'fowm, bsaten u faxxa għal

Waħħal ġewwa. Huwa sigur biżżejjed waqt it-trasport.

M: Liema mod u kemm-il ġurnata tasal il-magna? X'inhu l-pakkett tiegħek?

A: Aħna nibgħatu permezz ta 'DHL, Fed-EX, UPS, eċċ (Servizz ta' bieb għal bieb),

4 ~ 7 ijiem biex tasal; Bl-ajru għall-eqreb ajruport tiegħek (Servizz Bieb għall-Ajruport)

2 ~ 5 ijiem biex tasal; bil-baħar sal-eqreb port tal-baħar tiegħek,

10 ~ 20 ~ 30 ~ 40 jum biex tasal. (Pajjiż differenti ħin differenti)

M: Dwar il-garanzija, kemm idum u kif tagħmel is-servizz ta 'wara l-bejgħ?

A: 1 sena ta 'garanzija għal spare parts, u appoġġ tekniku tal-ħajja sħiħa. Għandna teknika professjonali

Tim, għal kwalunkwe mistoqsija, huma pprovduti wkoll assistent vidjows.

M: Kif nagħmel il-ħlas? Liema mod huwa aħjar?

A: Trasferiment Bankarju, Western Union, Flus Gram, Paypal, eċċ.

L-assigurazzjoni tal-kummerċ ta 'Alibaba hija preferuta.
