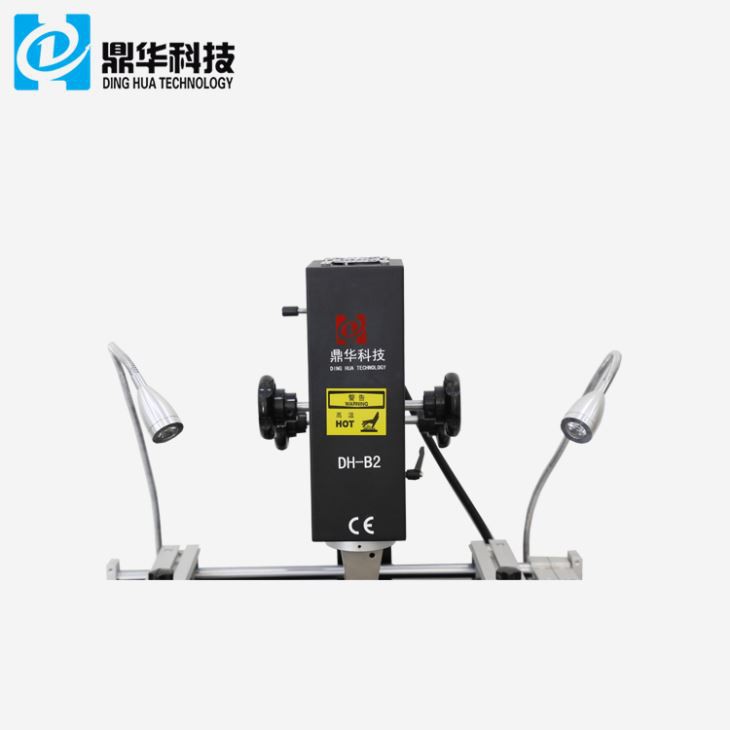

3 Żoni ta 'tisħin Touch Screen SMD Rework Station
Aħna l-manifattur u l-fornitur ewlieni ta 'BGA Hot Air u Stazzjonijiet ta' Rework infrared. Aħna nġibu stazzjon tal-issaldjar maħdum b'mod preċiż u ta 'kwalità għolja b'kontroll tat-temperatura diġitali. Dawn il-prodotti huma disponibbli b'indikaturi diġitali u noffru dawn il-prodotti fi speċifikazzjonijiet varjati f'termini ta 'daqsijiet, kapaċitajiet u dijametri.
Deskrizzjoni
1. Karatteristiċi tal-Prodott ta '3 Żoni ta' Tisħin Touch Screen SMD Rework Station
Tadotta teknoloġija ta 'weldjatura infra-aħmar li esplorazzjoni indipendenti.
Uża sħana bl-arja sħuna, huwa faċli li taqta 'l-proporzjon tas-sħana titqib tradizzjoni weldjatura magna ma sirocco.
Faċilment joperaw. Biss jeħtieġ nofs siegħa taħriġ. Jista 'jopera din il-magna.
M'hemmx bżonn għodda tal-weldjatura, tista 'wweldja l-komponent kollu ta' 2x2-80x80mm.
Din il-magna għandha sistema ta 'tisħin 650W. ħafna għal 80x120mm.
Iż-żennuna tal-arja sħuna hija b'reflow vent. M'għandekx impatt perimetru komponent żgħir. Jista 'jkun adattat għall-komponenti kollha, speċjalment komponent Mikro BGA.
2.Speċifikazzjoni ta '3 Żoni ta' Tisħin Touch Screen SMD Rework Station
| Qawwa | 4800W |
| Top heater | Arja sħuna 800W |
| Ħiter tal-qiegħ | Arja sħuna 1200W, Infrared 2700W |
| Provvista ta 'enerġija | AC220V±10% 50/60Hz |
| Dimensjoni | L800 * W900 * H750 mm |
| Pożizzjonament | Appoġġ tal-PCB tal-kanal V, u b'apparat universali estern |
| Kontroll tat-temperatura | Termokoppja tat-tip K, kontroll ta 'ċirku magħluq, tisħin indipendenti |
| Preċiżjoni tat-temperatura | ±2 grad |
| Daqs tal-PCB | Max 450 * 500 mm.Min 20 * 20 mm |
| Irfinar tal-bank tax-xogħol | ± 15mm 'il quddiem/lura, ± 15mm lemin/xellug |
| BGAchip | 80*80-1*1mm |
| Spazjar minimu taċ-ċippa | 0.15mm |
| Sensor tat-Temp | 4 (mhux obbligatorju) |
| Piż nett | 36kg |

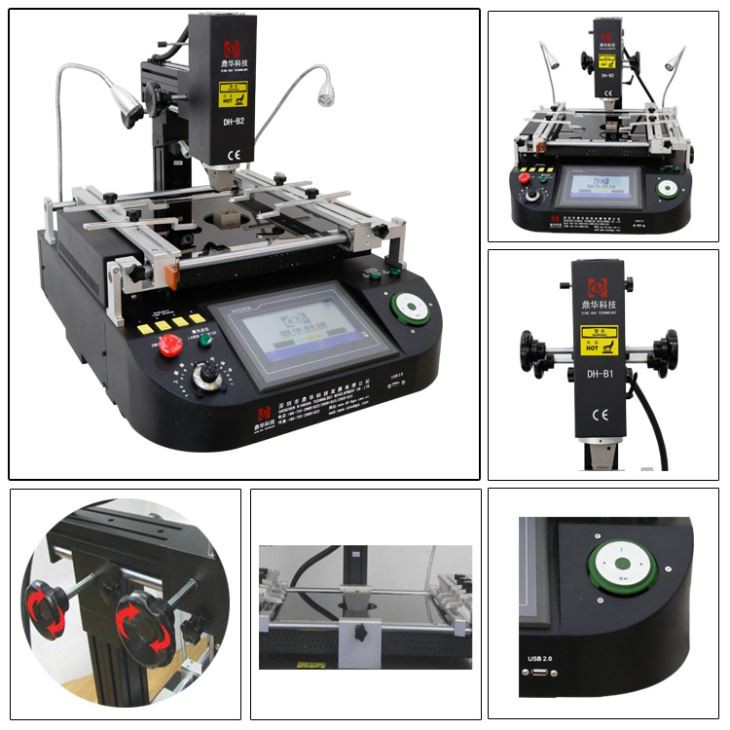

3.Dettalji ta '3 Żoni ta' Tisħin Touch Screen SMD Rework Station

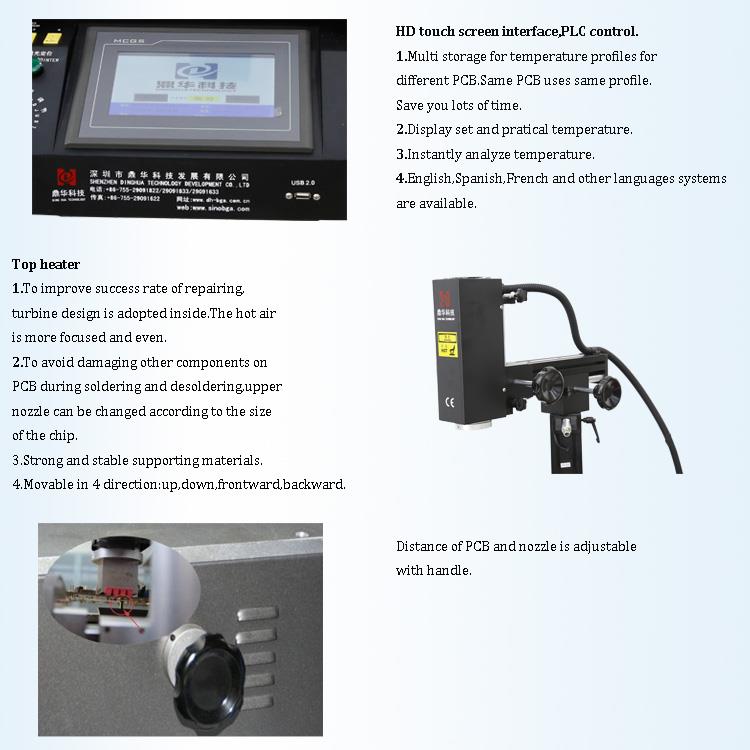

1.HD Touch screen interface;
2.Tliet ħiters indipendenti (arja sħuna u infra-aħmar);

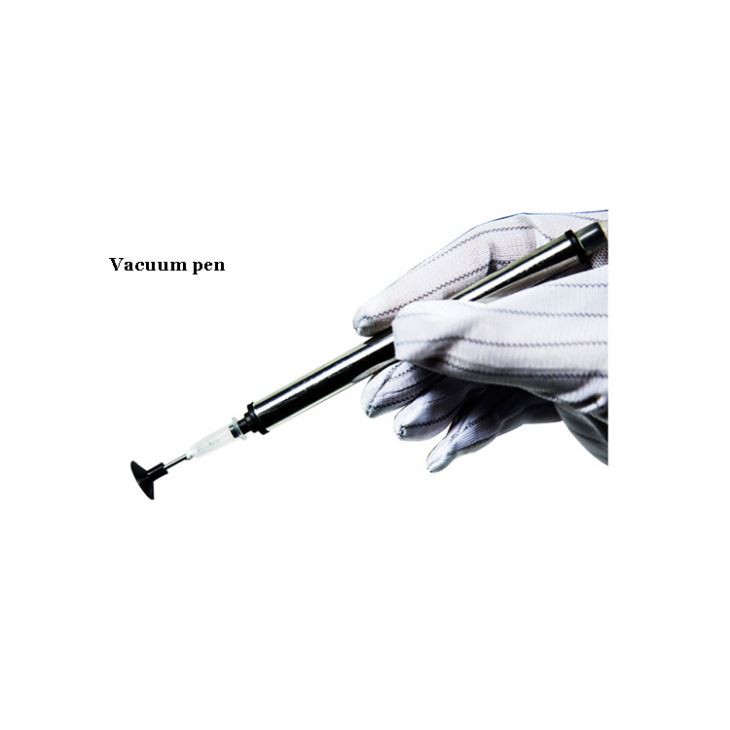

3. Pinna tal-vakwu;

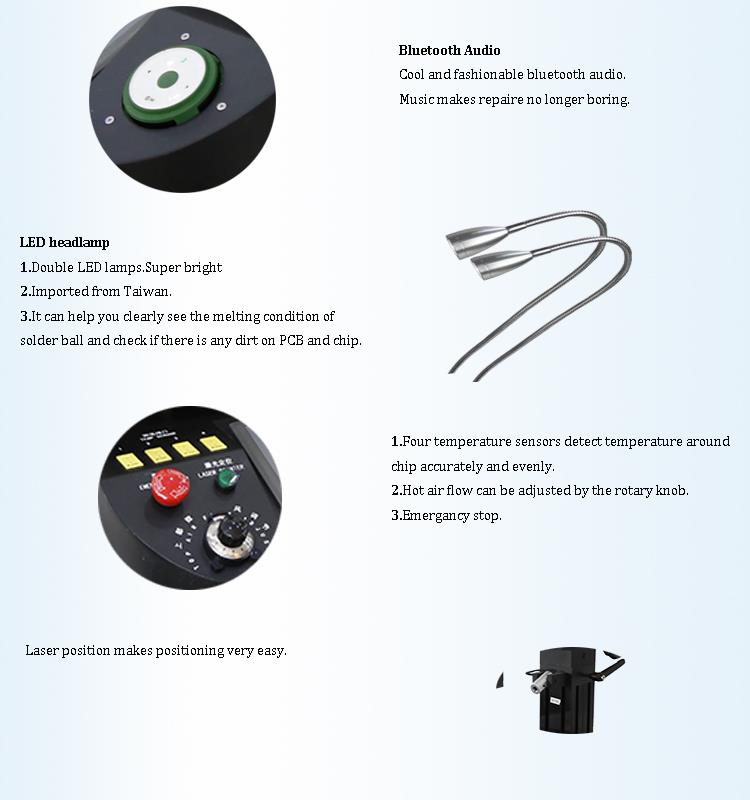

4.Lampa ta 'quddiem Led.
4.Għaliex Agħżel it-3 Żoni ta 'Tisħin tagħna Touch Screen SMD Rework Station?
5.Ċertifikat ta '3 Żoni ta' Tisħin Touch Screen SMD Rework Station
6.Packing & Ġarr ta '3 Żoni ta' Tisħin Touch Screen SMD Rework Station
7.Għarfien relatat
X'inhuma l-prekawzjonijiet għall-proċess tal-garża SMT?
Temperatura tal-ħażna: Huwa rakkomandat li t-temperatura tal-ħażna fil-friġġ tkun 5 gradi -10 grad, do
ma jaqgħux taħt 0 grad .
Prinċipju 'l barra: Għandek issegwi l-prinċipju ta' l-ewwel li jidħol, l-ewwel joħroġ, u ma tikkawżax li taħżen il-pejst tal-istann
fil-friża għal żmien twil wisq.
Rekwiżiti għat-tidwib: Ħoll naturalment għal mill-inqas 4 sigħat wara li tneħħi l-pejst tal-istann mill-friża.
Tiftaħx l-għatu meta tinħall.
Ambjent tal-produzzjoni: Huwa rakkomandat li t-temperatura tal-ħanut tkun 25±2 grad u l-umdità relattiva
għandu jkun 45%-65%RH.
Pejst Użat: Wara li tiftaħ l-għatu, huwa rakkomandat li tużaha fi żmien 12-il siegħa. Jekk jeħtieġ li jinħażen, jekk jogħġbok
uża flixkun nadif u vojt, imbagħad issiġillah u erġa poġġih fil-friża.
L-ammont ta 'pejst imqiegħed fuq ix-xibka tal-azzar: L-ammont ta' pejst tal-istann imqiegħed fuq il-wajer tal-azzar għall-ewwel
il-ħin m'għandux jaqbeż 1/2 tal-għoli tal-barraxa meta l-istampar u l-irrumblar.
It-tieni, l-impjiegi tal-istampar tal-proċess tal-ipproċessar taċ-ċippa SMT jeħtieġ li jagħtu attenzjoni lil:
1.Scraper: Il-materjal tal-barraxa huwa preferibbilment barraxa tal-azzar, li jwassal għall-formazzjoni u t-tqaxxir
tal-pejst tal-istann stampat fuq il-PAD.
Angolu tas-squeegee: L-istampar manwali huwa 45-60 gradi; l-istampar tal-magni huwa 60 grad.
Veloċità tal-istampar: Manwal 30-45mm/min; magna tal-istampar 40mm-80mm/min.
Ambjent tal-istampar: It-temperatura hija 23±3 grad u l-umdità relattiva hija 45% -65% RH.
2. malji ta ' l-azzar: fetħiet tal-malji ta ' l-azzar skond il-ħtiġiet tal-prodott, agħżel il-ħxuna tal-
malji tal-azzar u l-forma u l-proporzjon tal-ftuħ.
QFP\CHIP: CHIPs b'pitches ċentrali ta' inqas minn 0.5mm u 0402 jeħtieġ li jinqatgħu bil-lejżer.
Test tal-malji tal-azzar: It-test tat-tensjoni tal-malji tal-azzar jitwettaq darba fil-ġimgħa, u l-valur tat-tensjoni huwa meħtieġ
li jkun 35N/cm jew aktar.
Naddaf l-istensil: Meta tipprintja 5-10 pcs ta 'PCBs fil-filliera, naddafha b'wiper nadif. Huwa aħjar li ma tużax ċraret.
3. Cleaner: Solvent IPA: L-IPA u s-solvent tal-alkoħol huma l-aħjar biex jintużaw meta tnaddaf l-istensils. Mhuwiex possibbli li tuża
solventi li fihom il-kloru minħabba li l-kompożizzjoni tal-pejst se tinqered u l-kwalità ġenerali se
jiġu affettwati.
