Touch Screen Ps2 Ps3 Ps4 BGA Rework Station



Touch screen ps2 ps3 ps4 stazzjon ta 'xogħol mill-ġdid bga

Preview malajr:

Prezz oriġinali tal-fabbrika! DH-A1 BGA Rework Machine b'IR heater għat-tiswija ps2, ps3, ps4 issa hija fl-istokk.

L-istazzjon tax-xogħol mill-ġdid tagħna jintuża prinċipalment fil-ħidma mill-ġdid ta 'BGA, CCGA, QFN, CSP, LGA, Mikro SMD, LED eċċ.

disinn b'ħafna funzjonijiet u innovattiv, il-magna Dinghua tista 'tagħmel Romoving, Immuntar u Saldjar one-stop.



1. Speċifikazzjoni ta 'STATION TA' XOGĦOL mill-ġdid DH-A1 BGA

1	Qawwa	4900W
2	Top heater	Arja sħuna 800W
3	Ħiter tal-qiegħ Ħiter tal-ħadid	Arja sħuna 1200W, Infrared 2800W 90w
4	Provvista ta 'enerġija	AC220V±10%50/60Hz
5	Dimensjoni	640 * 730 * 580mm
6	Pożizzjonament	V-groove, appoġġ tal-PCB jista 'jiġi aġġustat fi kwalunkwe direzzjoni b'apparat universali estern
7	Kontroll tat-temperatura	Termokoppja tat-tip K, kontroll ta 'ċirku magħluq, tisħin indipendenti
8	Preċiżjoni tat-temp	±2 gradi
9	Daqs tal-PCB	Max 500 * 400 mm Min 22 * ​​22 mm
10	Ċippa BGA	2*2-80*80mm
11	Spazjar minimu taċ-ċippa	0.15mm
12	Sensor tat-Temperatura Esterna	1 (mhux obbligatorju)
13	Piż nett	45kg



2.Deskrizzjoni tal-istazzjon ta 'xogħol mill-ġdid DH-A1 BGA

Il-heater ta 'fuq u l-heater ta' isfel huwa għat-tisħin taċ-ċippa BGA, il-heater infrared huwa għat-tisħin kollu

PCB, sabiex ikun jista 'jipproteġi l-PCB minn tisħin irregolari.

2.HD touch screen interface, kontroll PLC.

3.Sistema ta 'kumpens tat-temperatura--K sensor ta' kontroll tal-linja mill-qrib u sistema ta 'kumpens awtomatiku tat-temperatura.

Jikkombina ma 'modulu tat-temperatura, li jippermetti preċiżjoni tat-temperatura għal ± 2 gradi.

4.Żennuni ta 'l-arja sħuna, rotazzjoni ta' 360 grad, faċli biex tinstalla u tissostitwixxi, personalizzata hija disponibbli.

5.V-groove PCB appoġġ għal pożizzjonament rapidu, konvenjenza u preċiż li joqgħod għal kull tip ta 'bord tal-PCB.

6.Fann tal-fluss trasversali qawwi, li jkessaħ il-bord tal-PCB effiċjenti wara t-tisħin, biex jipprevjenih mid-deformazzjoni.

7.Sistema ta 'ħjiel tal-ħoss. Hemm allarm qabel it-tlestija ta' kull desoldering u issaldjar.



3.Għaliex għandek tagħżel Dinghua?

1. Dinghua għandha aktar minn 10 snin esperjenza.

2.Tim tekniku professjonali u b'esperjenza.

3.B'prodott ta 'kwalità għolja, prezz favorevoli u twassil f'waqtu.

4. Irrispondi għall-mistoqsijiet kollha tiegħek fi żmien 24 siegħa.



4. Għarfien Relatat:

Il-pakkett BGA (Bdll Grid Array) huwa pakkett ta’ firxa ta’ gril tal-ballun li fih ballun tal-istann ta’ firxa huwa ffurmat fil-qiegħ ta’

sottostrat tal-pakkett bħala terminal I/O taċ-ċirkwit u huwa konness ma 'bord ta' ċirkwit stampat (PCB). Apparat ippakkjat

ma 'din it-teknoloġija huma apparati tal-immuntar tal-wiċċ. Meta mqabbel ma 'apparati tradizzjonali għat-tqegħid tas-saqajn bħal QFP u PLCC,

Il-pakketti BGA għandhom il-karatteristiċi li ġejjin.

1) Hemm aktar I/Os. In-numru ta 'I/Os f'pakkett BGA huwa ddeterminat prinċipalment mid-daqs tal-pakkett u l-pitch tal-ballun.

Peress li l-blalen tal-istann ippakkjati BGA huma mqiegħda taħt is-sottostrat tal-pakkett, l-għadd I/O tal-apparat jista 'jiżdied ħafna,

id-daqs tal-pakkett jista 'jitnaqqas, u l-impronta tal-assemblaġġ tista' tiġi ffrankata. B'mod ġenerali, id-daqs tal-pakkett jista 'jitnaqqas b'aktar minn

30% bl-istess numru ta 'ċomb. Pereżempju: CBGA-49, BGA-320 (pitch 1.27mm) meta mqabbla ma' PLCC-44 (pitch 1.27mm) u

MOFP{{0}} (pitch 0.8mm), id-daqs tal-pakkett jitnaqqas rispettivament 84% u 47%.

2) Żieda fil-produzzjoni tat-tqegħid, potenzjalment tnaqqas l-ispejjeż. Il-labar taċ-ċomb tal-apparati QFP u PLCC tradizzjonali huma mqassma b'mod ugwali

madwar il-pakkett. Il-pitch tal-labar taċ-ċomb huwa 1.27mm, 1.0mm, 0.8mm, 0.65mm, u 0.5mm. Hekk kif in-numru ta 'I/Os jiżdied, il-

żift għandu jkun iżgħar u iżgħar. Meta l-pitch ikun inqas minn 0.4mm, l-eżattezza tat-tagħmir SMT hija diffiċli biex tissodisfa. Barra minn hekk,

il-labar taċ-ċomb huma deformati faċilment, li jirriżultaw f'rati ta 'falliment tal-immuntar miżjuda. Il-blalen tal-istann tal-apparati BGA tagħhom huma mqassma fihom

il-forma ta 'firxa fuq il-qiegħ tas-sottostrat, li tista' takkomoda aktar għadd I/O. Iż-żift standard tal-ballun tal-istann huwa 1.5mm,

1.27mm, 1.0mm, żift fin BGA (BGA stampat, magħruf ukoll bħala CSP-BGA, meta l-pitch ta 'blalen tal-istann < 1.0mm, jista' jiġi kklassifikat bħala CSP

pakkett) pitch {{0}}.8mm, 0.65mm, 0.5mm, u issa Xi tagħmir tal-proċess SMT huwa kompatibbli ma’ rata ta’ falliment ta’ tqegħid ta’<10 ppm.

3) Iż-żona ta 'kuntatt bejn il-blalen tal-istann tal-firxa tal-BGA u s-sottostrat hija kbira u qasira, li twassal għad-dissipazzjoni tas-sħana.

4) Il-labar tal-blalen tal-istann tal-firxa BGA huma qosra ħafna, li jqassar il-mogħdija tat-trażmissjoni tas-sinjal u jnaqqas l-inductance taċ-ċomb u

reżistenza, u b'hekk ittejjeb il-prestazzjoni taċ-ċirkwit.

5) Ittejjeb b'mod sinifikanti l-koplanarità tat-terminals I/O u tnaqqas ħafna t-telf ikkawżat minn coplanarity fqira fil-proċess ta 'assemblaġġ.

6) BGA huwa adattat għall-ippakkjar MCM u jista 'jikseb densità għolja u prestazzjoni għolja ta' MCM.

7) Kemm il-BGA kif ukoll il-~BGA huma aktar sodi u aktar affidabbli mill-ICs ippakkjati bis-saqajn tal-pitch fin.

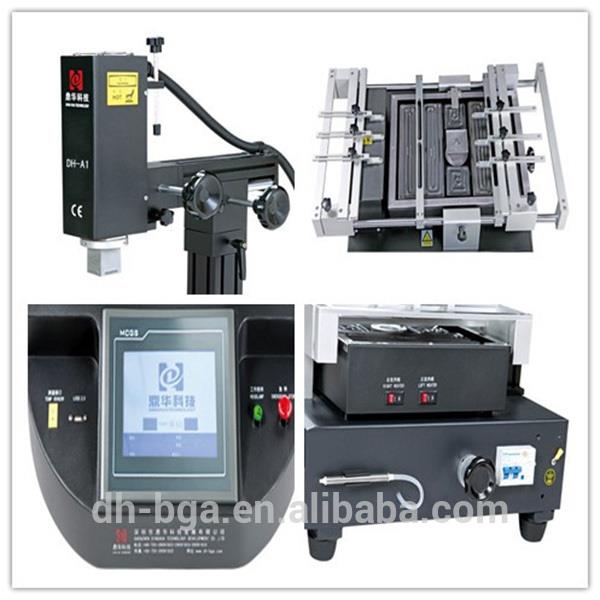

5.Immaġini Dettaljati ta 'STATION TA' XOGĦOL mill-ġdid DH-A1 BGA

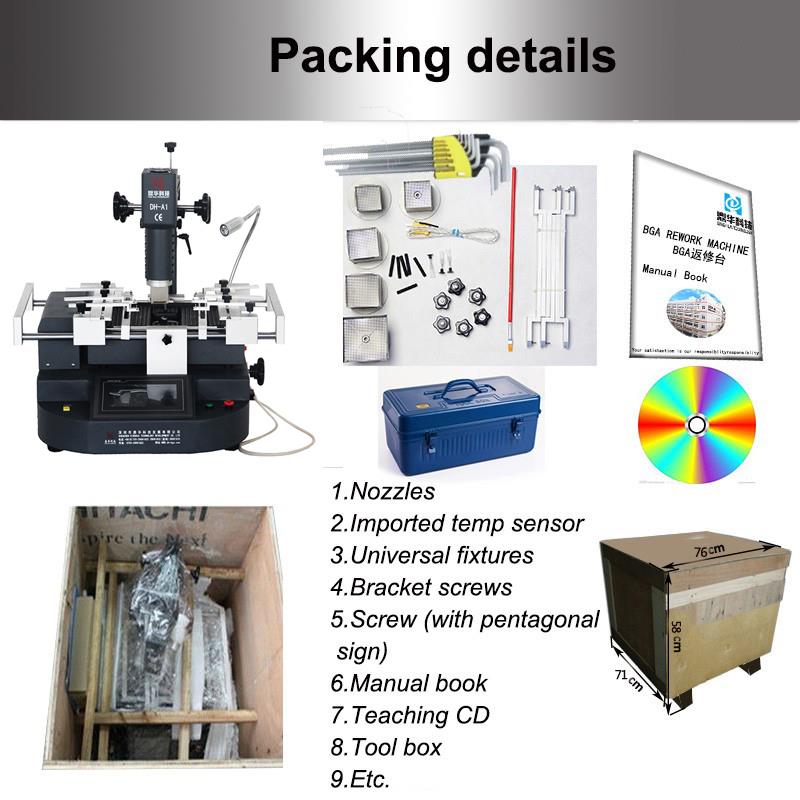

6. Dettalji ta 'l-ippakkjar u l-kunsinna ta' DH-A1 BGA REWORK STATION





Detials ta 'konsenja ta' DH-A1 BGA REWORK STATION



Trasport bil-baħar:

1.Shipment se jsir fi żmien 5 ijiem ta 'negozju wara li tirċievi l-ħlas.

2.Konsenja mgħaġġla bil-baħar minn DHL, FedEX, TNT, UPS u modi oħra inkluż bil-baħar jew bl-ajru.
