Magni tat-Tiswija tal-PCB

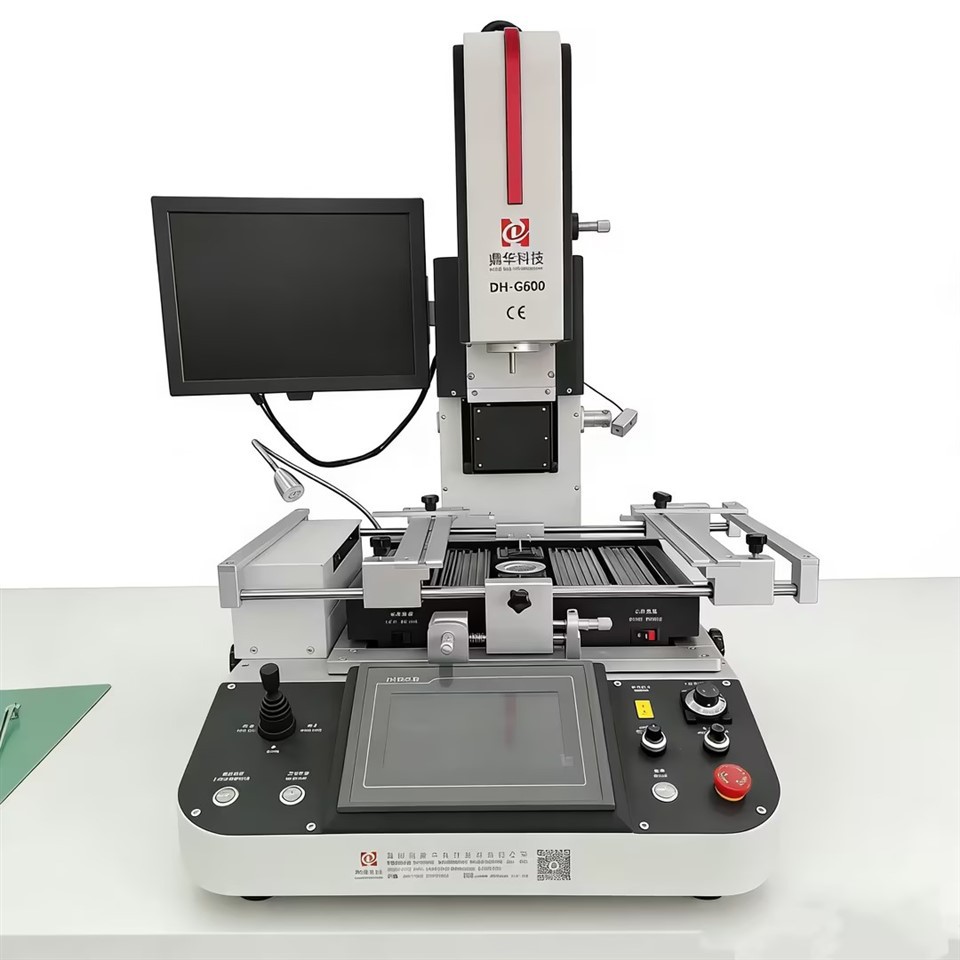

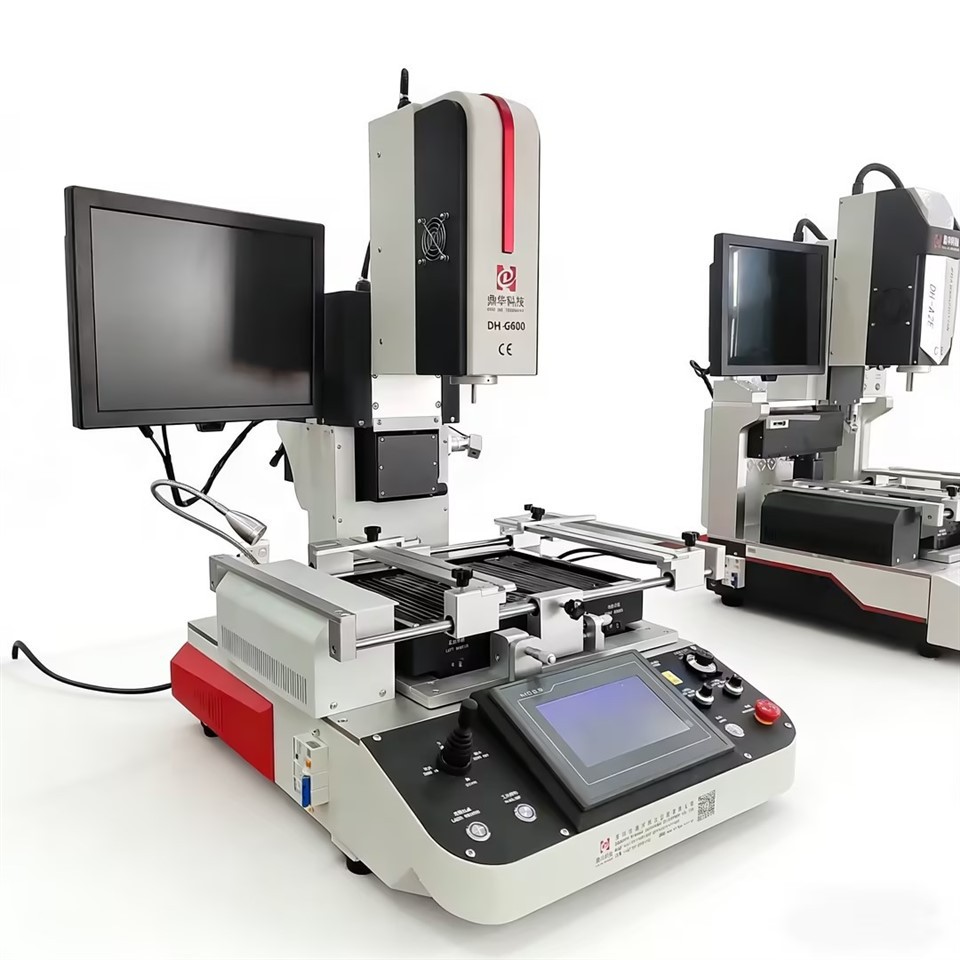

DH-G600 hija magna ta' tiswija BGA kost-effettiva ddisinjata għat-tipi kollha ta' tiswija ta' motherboard tal-PCB. Dan l-istazzjon awtomatiku ta 'xogħol mill-ġdid tal-BGA għandu tliet żoni ta' temperatura indipendenti - arja sħuna ta 'fuq, heater tal-qiegħ, u tisħin minn qabel tal-infra-aħmar - għal issaldjar u desoldering preċiżi u stabbli.
Deskrizzjoni
Deskrizzjoni tal-Prodotti
Fornitur tal-istazzjon tal-ħidma mill-ġdid bga smd:
1.HMI ta' touchscreen ta'-def għolja b'analiżi tal-kurva ta'-ħin reali; juri u jikkalibra kurvi tat-temperatura stabbiliti u mkejla.
2.Kontroll preċiż tat-temperatura: K-termokoppja tat-tip magħluq-loop + awto-kumpens (devjazzjoni ± 2 gradi); interface tat-temperatura esterna għal sejbien/kalibrazzjoni preċiża tal-kurva.
3.High-allinjament tal-viżjoni ta 'preċiżjoni: PCB juża V-slot + slide lineari; X/Y/R assi -rfinat/qagħda-malajr għal diversi PCBs.
4.Attrezzatura universali mobbli: tipproteġi l-komponenti tat-tarf tal-PCB / tipprevjeni d-deformazzjoni; joqgħod għal kull ħidma mill-ġdid tal-pakkett BGA.
5.Multi -żennuni ta 'liga ta' spec: 360 grad li jduru, faċli biex tinstalla/tbiddel.
6.3 żoni ta 'tisħin indipendenti (fuq/qiegħ): kontroll multi-segment; tisħin / ħin / inklinazzjoni eċċ stabbiliti permezz HMI għall-issaldjar ottimali.
Kontroll ta '7.8 segmenti għal kull żona; ħażna/irkupru massiv tal-kurva (editjabbli permezz tal-HMI); kontroll PID indipendenti għal tisħin uniformi u preċiż.
8.Tkessiħ intelliġenti: fann ta '-qawwa għolja jipprevjeni d-deformazzjoni tal-PCB; tqegħid/issaldjar/tneħħija kompletament awtomatizzat.
9.Portijiet ta 'espansjoni: USB tesporta kurvi għal U-disk; appoġġ estern tal-maws jestendi l-ħajja tat-touchscreen.
10. Twissijiet intelliġenti: 5-twissija awdjo 10s qabel it-tlestija tal-proċess; auto-tkessiħ għat-temperatura tal-kamra wara t-tisħin biex titnaqqas it-tixjiħ tal-magna.
11.Safety-ċertifikat (CE): waqfien ta' emerġenza u awto-power-off għal inċidenti.
Parametri tal-Prodotti
|
Oġġett |
Parametru |
|
Provvista ta 'enerġija |
AC220V±10％ 50/60Hz |
|
Qawwa totali |
5600W |
|
Top heater |
1200W |
|
Ħiter tal-qiegħ |
1200W |
|
Ħiter infra-aħmar |
3000W |
|
Dimensjonijiet |
L610 * W920 * H885 mm |
|
Daqs tal-PCB |
Max 390 × 360 mm Min 10 × 10mm |
|
Ċippa BGA |
1 * 1-50 * 50 mm |
|
Sensor tat-temperatura esterna |
1 pc (mhux obbligatorju) |
|
Preċiżjoni tat-temperatura |
±2 gradi |
|
Piż nett |
65kg |
|
Kontroll tat-temperatura |
K Sensor, ċirku magħluq |
|
Spazjar minimu taċ-ċippa |
0.15mm |
|
Sistema ta 'tmigħ taċ-ċippa |
Manwalment tmigħ u tirċievi |
|
Sors tal-gass |
Mibnija-fil-pompa tal-vakwu, l-ebda sors estern tal-gass |
|
Lenti CCD ottiku |
Iġbed 'il barra u imbotta lura manwalment |
|
Pożizzjonament |
V-kanal f'forma li jiffissa l-PCBA li jista 'jiġi aġġustat liberament tul id-direzzjoni tal-assi X-, u tagħmir universali huma pprovduti esternament |
|
Sistema CCD |
HD CCD kamera diġitali, allinjament ottiku, pożizzjonament bil-lejżer |
| Karatteristiċi | Fornitur ta 'stazzjon ta' xogħol mill-ġdid bga smd, magna awtomatika tat-tiswija tal-motherboard, stazzjon ta 'xogħol mill-ġdid bga awtomatiku |
Dettalji tal-Prodotti

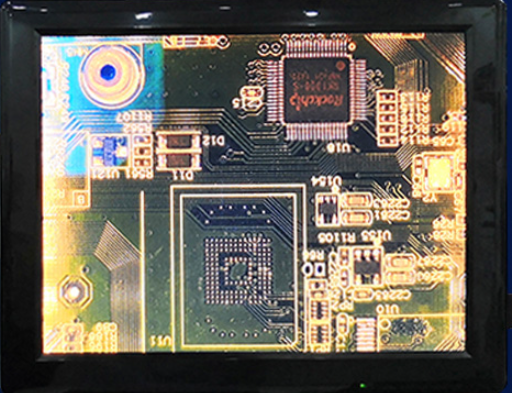

Sistema ta' allinjament ta' viżjoni ottika b'definizzjoni għolja-, kapaċi tkabbar 100x, tipprovdi stampi ċari, li tippermetti dehra ċara tal-istatus tat-tqegħid tal-komponent. (magna awtomatika tat-tiswija tal-motherboard)

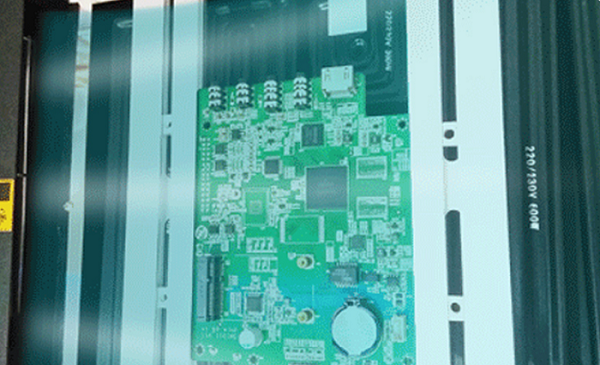

Il-fannijiet tal-kurrent-kostanti tal-qawwa-għoli jipprovdu tkessiħ awtomatiku biex jipprevjenu d-deformazzjoni tal-PCB. (bga rework station awtomatiku)

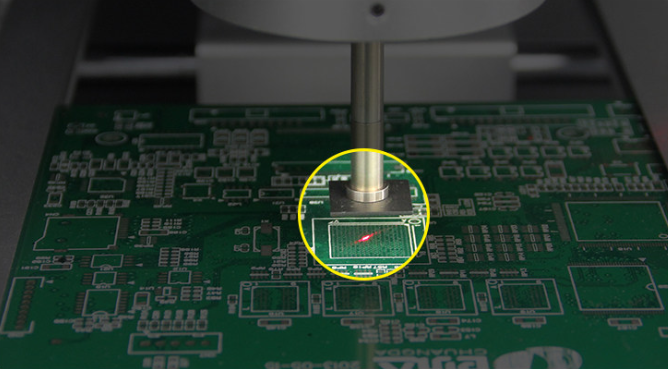

Sistema integrata ta 'immuntar u tisħin, sensur intelliġenti biex jiġbor iċ-ċipep, tevita kuntatt manwali u kontaminazzjoni taċ-ċipep.

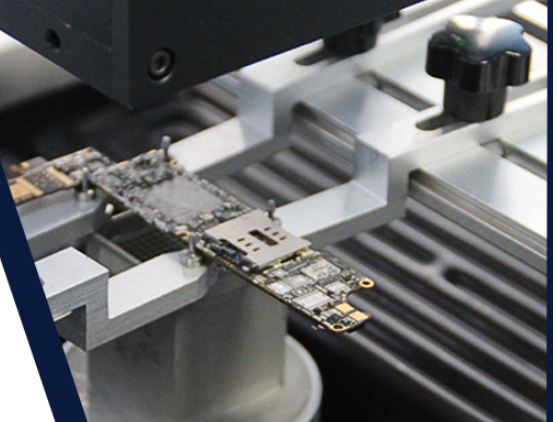

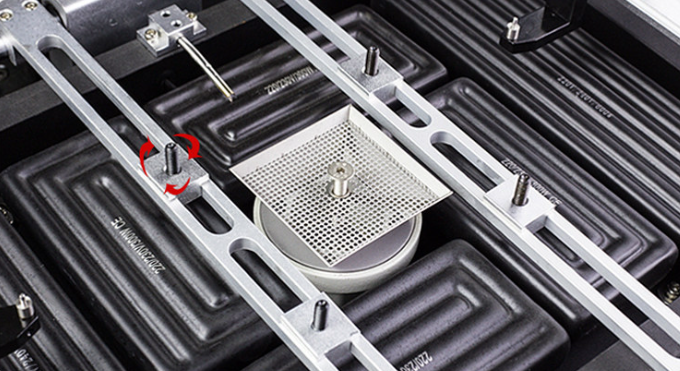

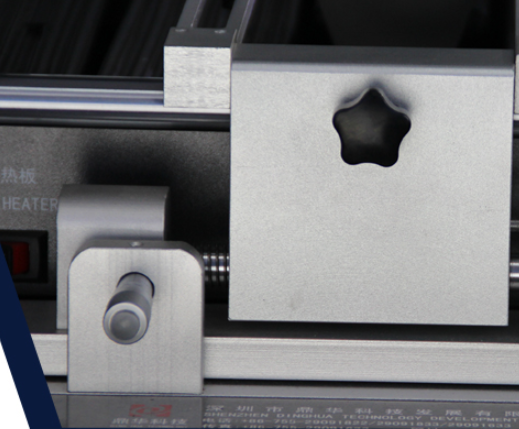

Bracket multi-funzjonali, faċilment tassigura PCBs ta 'kwalunkwe forma.
L-aġġustament tal-preċiżjoni tal-livell tal-mikrometru- jiżgura pożizzjonament preċiż sa 0.01mm, li jirriżulta f'tqegħid preċiż u preċiż tal-komponenti.
L-aġġustament tal-preċiżjoni tal-livell tal-mikrometru- jiżgura pożizzjonament preċiż sa 0.01mm, li jirriżulta f'tqegħid preċiż u preċiż tal-komponenti.
