Għodod ta' xogħol mill-ġdid tal-Bga

Hija karatteristiċi allinjament ottiku, żarmar awtomatiku, iwweldjar awtomatiku, tqegħid awtomatiku ta 'komponenti, kontroll preċiż tat-temperatura, u protezzjoni minn -temperatura biex tevita d-deformazzjoni tal-PCB. Għandha żona kbira ta' tisħin minn qabel, purtieri tad-dawl tas-sigurtà, u hija faċli biex topera.

Ibgħat l-inkjesta

Deskrizzjoni

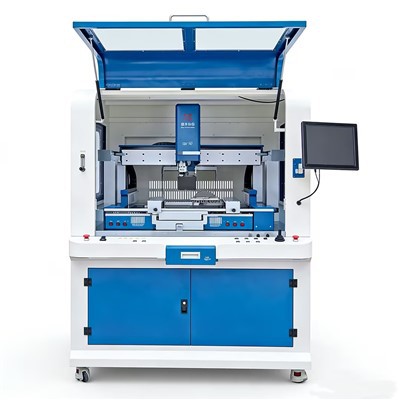

DH-A7 Stazzjon ta' xogħol mill-ġdid bga kompletament awtomatiku

Parametri tal-Prodotti

Qawwa totali	11500W
Top heater	1200W
Lower heater	1200W
Ħiter tal-qiegħ	9000W (element ta 'tisħin Ġermaniż, żona ta' tisħin 860×635)
Provvista ta' enerġija	AC380V±10％ 50/60Hz
Dimensjonijiet	L1460×W1550×H1850 mm
Mod ta 'tħaddim	Desoldering awtomatizzat, issaldjar, ġbid, u tqegħid f'sistema integrata waħda.
Ħażna tal-profil tat-temperatura	50,000 sett
Lenti CCD ottiku	Jestendi u jiġbed lura awtomatikament, u jista 'jiġi mċaqlaq liberament 'il quddiem, lura, xellug u lemin permezz ta' joystick, u jelimina l-problema ta '"blind spots" waqt l-osservazzjoni.
Pożizzjonament	Slot tal-biljett b'forma ta 'V-, bracket ta' appoġġ tal-PCB huwa aġġustabbli fid-direzzjoni X u jiġi ma 'morsa universali.
Pożizzjoni BGA	Il-pożizzjonament tal-lejżer jippermetti identifikazzjoni rapida tal-punti vertikali taż-żoni tat-temperatura ta 'fuq u t'isfel u ċ-ċentru tal-BGA.
Kontroll tat-temperatura	K-termokoppja tat-tip (K Sensor), Kontroll tal-linja-Magħluqa
Preċiżjoni tat-temp	± 3 gradi
Preċiżjoni tat-tqegħid ripetibbli	+/-0.01mm
Daqs tal-PCB	Max 900 × 790 mm Min 22 × 22 mm
Ċippa BGA	2×2-80×80mm
Spazjar minimu taċ-ċippa	0.25mm
Sensor tat-Temperatura Esterna	5
Piż nett	820kg

Dettalji tal-Prodotti

Vantaġġi tal-Prodotti

1.Żieda taż-żona ta 'preheating, kapaċi li tissewwa motherboards ta' daqs-kbir b'dimensjonijiet ta '900 × 790 MM;

2.Iż-żoni tat-temperatura ta 'fuq u t'isfel jimxu liberament b'mod sinkroniku, u jagħmlu t-tiswija aktar konvenjenti;

3.Allinjament ottiku jiżgura pożizzjonament preċiż għall-immuntar taċ-ċippa, tevita kompletament l-allinjament ħażin u d-devjazzjoni;

4.Picking & tneħħija awtomatiċi, iwweldjar awtomatiku, u riċiklaġġ awtomatiku taċ-ċippa jilliberaw kompletament il-ħaddiema; (bga ic rework station)

5.Iż-żona ta 'tisħin minn qabel tadotta tubi li jarmu dawl infra-aħmar -, li fihom tisħin mgħaġġel, temperatura kostanti stabbli, protezzjoni ambjentali, iffrankar tal-enerġija, u dehra attraenti;

6. It-tħaddim tal-iskrin tat-touch bi programmi pre-mibnija jippermetti użu profiċjenti mingħajr taħriġ tekniku speċjali, li jagħmel it-tiswija taċ-ċippa estremament sempliċi;

7.Port USB estern għall-aġġornamenti/aġġornamenti tas-softwer u l-importazzjoni tad-dejta tat-tiswija varji fil-kompjuters għall-analiżi u l-ħażna;

8.Scanning awtomatiku wara t-tlestija tat-tiswija biex tiġi żgurata l-kwalità tat-tiswija, huwa l-aħjar stazzjon ta 'xogħol mill-ġdid bga għall-intrapriża;

9.Suitable għat-tiswija ta 'diversi komponenti SMT {SOP, SOJ, QFP, QFN, BGA, PLCC, SCP……}; 10.Funzjoni fakultattiva biex tikkonnettja mas-sistema MAS.
