Prezz tal-Magni Reballing BGA

Prezz tal-Magni Reballing BGA

1. Karatteristiċi tal-Prodott tal-BGA Reballing Machine Price

• Tneħħija, immuntar u issaldjar awtomatiku. Desoldering, immuntar u issaldjar awtomatikament.

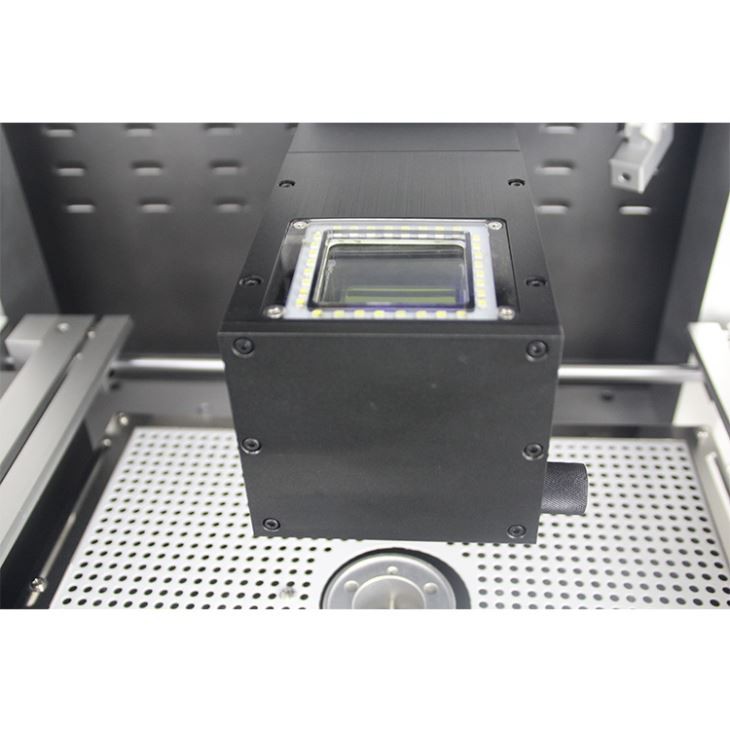

•CCD Camera tiżgura allinjament preċiż ta 'kull ġonta tal-issaldjar,

•Three żoni tat-tisħin indipendenti jiżguraw kontroll preċiż tat-temperatura.

•L-appoġġ taċ-ċentru tond b'ħafna toqob ta 'l-arja sħuna huwa speċjalment utli għal PCB ta' daqs kbir u BGA li jinsabu fiċ-ċentru ta '

PCB. Evita l-issaldjar kiesaħ u s-sitwazzjoni IC-drop.

•Il-profil tat-temperatura tal-heater tal-arja sħuna tal-qiegħ jista 'jilħaq sa 300 grad, kritiku għal motherboard ta' daqs kbir.

Sadanittant, il-heater ta 'fuq jista' jiġi ssettjat bħala xogħol sinkronizzat jew indipendenti.

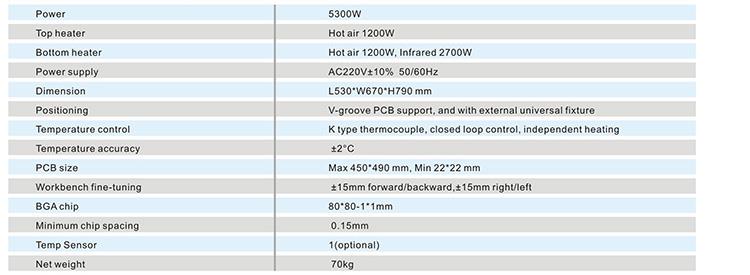

2.Speċifikazzjoni tal-BGA Reballing Machine Price

3.Dettalji tal-BGA Reballing Machine Price

4.Għaliex Agħżel il-BGA Reballing Machine Price tagħna?

5.Ċertifikat tal-BGA Reballing Machine Price

Biex toffri prodotti ta 'kwalità, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD kienet l-ewwel li

jgħaddi ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità,

Dinghua għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.

6.Packing & Ġarr tal-BGA Reballing Machine Price

7.Għarfien relatat dwar it-tiswija tal-motherboard

1 editjar tal-metodu tal-bord tal-kontroll

1. Metodu ta 'osservazzjoni: jekk hemmx maħruq, maħruq, ragħwa, ksur tal-bord, sadid tas-sokit u ilma.

2. Metodu ta 'kejl tal-mejda: Kemm jekk ir-reżistenza ta' 5V plus, GND hija żgħira wisq (taħt il-50 ohms).

3. Kontroll tal-power-on: Għall-bord ħażin, il-vultaġġ għoli jista 'jiġi aġġustat kemmxejn għal 0.5-1V. Wara li l-enerġija tinxtegħel, tintuża l-IC fuq il-bord li jinżamm fl-idejn

biex iċ-ċippa problematika tissaħħan, sabiex tkun pperċepita.

4. Iċċekkja tal-pinna loġika: Iċċekkja jekk is-sinjal huwiex qawwi jew dgħajjef f'kull tarf tal-arbli tal-input, output u kontroll tal-IC li huma suspettati.

5. Identifika l-oqsma tax-xogħol ewlenin: Ħafna bordijiet għandhom diviżjoni ċara tax-xogħol, bħal: żona ta 'kontroll (CPU), żona ta' arloġġ (oxxillatur tal-kristall) (diviżjoni tal-frekwenza),

żona ta 'stampa fl-isfond, żona ta' azzjoni (persuna, inġenju tal-ajru), Distrett tas-sinteżi tal-ħoss, eċċ Dan huwa importanti ħafna għal tiswija fil-fond tal-bord tal-kompjuter.

2 issolvi l-problemi editjar tal-metodu

1. Se jissuspetta ċ-ċippa, skont l-istruzzjonijiet tal-manwal, l-ewwel iċċekkja jekk hemmx sinjal (forma tal-mewġ) fit-terminali tad-dħul u tal-ħruġ, jekk ikun hemm

m'hemm l-ebda input, imbagħad iċċekkja s-sinjal tal-kontroll tal-IC (arloġġ), eċċ Jekk ikun hemm, dan l-IC huwa ħażin Il-possibbiltà hija kbira, l-ebda sinjal ta 'kontroll, traċċa għall-arblu preċedenti tiegħu sakemm isib a

IC bil-ħsara.

2. Għalissa, tneħħix l-arblu mill-arblu u uża l-istess mudell. Jew l-IC bl-istess kontenut tal-programm huwa fuq wara, u boot biex tara

jekk ikun aħjar li tikkonferma jekk l-IC huwiex bil-ħsara.

3. Uża l-linja tanġenzjali u l-metodu tal-linja tal-jumper biex issib il-linja ta 'ċirkwit qasir: issib xi linji tas-sinjali u linji tal-art, flimkien ma' 5V jew ICs multipli oħra m'għandhomx ikunu

konness mal-short circuit, tista 'tnaqqas il-linja u terġa' tkejjel, tiddetermina jekk hijiex problema IC jew Problema tal-wiċċ tal-bord, jew sinjali ta 'self

minn ICs oħra għall-istann lill-IC bil-forma tal-mewġ ħażina biex tara jekk l-istampa hix qed titjieb, u jiġġudika jekk l-IC huwiex tajjeb jew ħażin.

4. Metodu ta 'kontroll: Sib bord tal-kompjuter tajjeb bl-istess kontenut biex tkejjel il-forma tal-mewġ tal-pin tal-IC korrispondenti u n-numru tal-IC biex tikkonferma

jekk l-IC huwiex bil-ħsara.

5. Ittestja l-IC bis-softwer ICTEST fil-programmatur universali tal-mikrokompjuter (ALL-03/07) (EXPRO-80/100, eċċ.).

3 editjar tal-metodu tat-tneħħija

1. Metodu ta 'shearing: l-ebda ħsara lill-bord, ma tistax tiġi riċiklata.

2. Iddreggja l-metodu tal-landa: issaldja l-landa fuq iż-żewġ naħat tal-pin tal-IC, uża l-ħadid tal-issaldjar b'temperatura għolja biex tkaxkar lura u 'l quddiem, u ibda l-IC (faċli biex tagħmel ħsara

il-bord, iżda jista 'jipproteġi t-test IC).

3. Metodu tal-barbecue: xiwi fuq lampi tal-alkoħol, stufi tal-gass, stufi elettriċi, eċċ Wara li l-landa tidwib fuq il-bord, jiġi prodott IC (mhux faċli biex tinqabad).

4. Metodu tal-landa tal-landa: Agħmel borma tal-landa speċjali fuq il-forn elettriku. Wara li l-landa tiġi mdewba, l-IC li għandu jinħatt fuq il-bord huwa mgħaddas fil-borma tal-landa, u l-IC

jista 'jinħareġ mingħajr ma ssir ħsara lill-bord, iżda t-tagħmir mhuwiex faċli biex jimmanifattura.

5. Pistola tas-sħana elettrika: Uża pistola tas-sħana elettrika speċjali biex tħott il-film, daqqa l-parti tal-IC li trid tinħatt, u mbagħad l-IC wara li l-landa tista 'titneħħa (nota

li l-pistola ta 'l-arja għandha titħawwad meta l-pjanċa tkun minfuħa, inkella l-bord tal-kompjuter se jintefaħ. Madankollu, l-ispiża tal-pistola tal-arja hija għolja, ġeneralment madwar

2, 000 wan.) Bħala tiswija ta 'ħardwer professjonali, il-manutenzjoni tal-bord hija waħda mill-aktar proġetti importanti. Imbagħad, ħu motherboard difettuż, kif tiddetermina

liema komponent għandu problema?

4 falliment prinċipali editur raġuni

1. Ħsarat magħmulin mill-bniedem: imdaħħla karti I/O b'enerġija, u ħsara lill-interfaces, ċipep, eċċ ikkawżata minn forza mhux xierqa meta tagħbija bordijiet u plaggs

2. Ambjent fqir: L-elettriku statiku ħafna drabi jikkawża li ċ-ċippa fuq il-motherboard (speċjalment iċ-ċippa CMOS) titkisser. Barra minn hekk, meta l-motherboard

jiltaqa 'ma' ħsara fil-provvista tal-enerġija jew spike ġġenerat mill-vultaġġ tal-grilja, ħafna drabi jagħmel ħsara liċ-ċippa ħdejn il-plagg tal-provvista tal-enerġija tal-bord tas-sistema. Jekk il-motherboard

huwa mgħotti bit-trab, se jikkawża wkoll short circuit tas-sinjal. 3. Kwistjonijiet ta 'kwalità tal-apparat: Ħsara minħabba kwalità fqira taċ-ċippa u apparat ieħor. L-ewwel ħaġa li wieħed jinnota hija

dak it-trab huwa wieħed mill-akbar għedewwa tal-motherboard.

Istruzzjonijiet

Istruzzjonijiet tat-tħaddim (3)

L-aħjar huwa li tagħti attenzjoni lit-trab. Uża xkupilja biex taħsel it-trab bil-mod fuq il-motherboard. Barra minn hekk, xi karti fuq il-motherboard u ċipep huma fil-forma ta 'labar,

li ħafna drabi jwasslu għal kuntatt ħażin minħabba l-ossidazzjoni tal-brilli. Uża gomma biex tneħħi s-saff tal-ossidu tal-wiċċ u erġa' waħħalha. Naturalment, nistgħu nużaw trichloroethane--evaporazzjoni*,

li huwa wieħed mill-likwidi għat-tindif tal-bord prinċipali. Hemm ukoll nuqqas ta 'enerġija f'daqqa, għandek immedjatament itfi l-kompjuter, sabiex ma ċċempelx f'daqqa l-motherboard

u provvista ta 'enerġija maħruqa. Minħabba settings mhux xierqa tal-BIOS, jekk overclocking... tista' taqbeż biex tnaddaf il-linja u terġa' tiġborha. Jekk il-BIOS tkun korrotta, bħal intrużjoni tal-virus...,

tista' tikteb mill-ġdid il-BIOS. Minħabba li l-BIOS ma jistax jitkejjel mill-istrument, jeżisti fil-forma ta 'softwer. Sabiex jiġu eliminati l-kawżi kollha li jistgħu jikkawżaw problemi

fuq il-motherboard, huwa aħjar li brush il-motherboard BIOS. Hemm ħafna raġunijiet għas-sistema ospitanti biex tfalli. Per eżempju, il-motherboard innifsu jew diversi fallimenti tal-karta fuq

il-bus I/O jista 'jikkawża li s-sistema taħdem ħażin. Il-metodu ta 'manutenzjoni plug-and-play huwa metodu sempliċi biex jiddetermina l-ħsara fuq il-motherboard jew l-apparat I/O. Il-metodu

huwa li tagħlaq il-bord plug-in wieħed wieħed, u kull darba li jinġibed bord, il-magna tkun qed taħdem biex tosserva l-istat ta 'tħaddim tal-magna. Ladarba l-bord jitħaddem

normalment wara li tiġbed ċertu blokk, it-tort huwa kkawżat mill-ħsara tal-bord jew l-islott tal-bus I/O korrispondenti. U ċ-ċirkwit tat-tagħbija huwa difettuż. Jekk l-istartjar tas-sistema għadu

mhux normali wara li jitneħħew il-bordijiet kollha, it-tort x'aktarx ikun fuq il-motherboard. Il-metodu ta 'skambju huwa bażikament li jiskambja l-istess tip ta' bord plug-in, ix-xarabank

modalità hija l-istess, l-istess funzjoni tal-bord plug-in jew l-istess tip ta 'skambju reċiproku taċ-ċippa taċ-ċippa, skond il-bidla tal-fenomenu tal-ħsara biex tiddetermina t-tort.

Dan il-metodu jintuża l-aktar f'ambjenti ta 'manutenzjoni faċli biex timla, bħal żbalji ta' awto-test tal-memorja, li jistgħu jiskambjaw l-istess memorja.
