Tiswija tal-Karozzi

Il-kontenut jew l-esperjenza kif hawn taħt ipprovduti mill-klijent tagħna:

Il-magni mill-ġdid tal-BGA li qatt uża huma DH-A4D u DH-A2E eċċ.

DH-A4D DH-A2E

Fil-proċess tal-manutenzjoni tal-kompjuter tal-karozzi, ġabret fil-qosor sett ta 'esperjenza u esperjenza. Qassejtha f'10 puplesiji u żewġ tekniki.

Anki l-aktar sewwejja tal-kompjuter ECU b'saħħithom ma jistgħux jgħaddu mingħajr l-10 tricks li ġejjin:

1. Metodu ta 'osservazzjoni

2. Metodu ta 'kejl tal-multimetru

3. Metodu ta 'sostituzzjoni

4. Tiswija metodu ta 'wweldjar

5. Metodu ta 'kuntrast

6. Metodu ta 'skoperta ta' oxxilloskopju

7. Klonazzjoni tat-trapjant

8. Metodu ta 'tisħin

9. Metodu ta 'manutenzjoni tal-bank tat-test ECU

10. sett ta 'programmazzjoni ta' metodu ta 'data

L-istruttura tal-kompjuter ECU hija magħmula espressjoni minimalista u ottimizzata, u naqsamha biss f'żewġ partijiet: il-parti tal-ħardwer u l-parti tas-softwer.

Bordijiet tal-kompjuter, partijiet elettroniċi, moduli tas-sewqan integrati, plugs tad-djar, eċċ., Dawn intuwittivament jidhru jappartjenu għall-parti tal-ħardwer.

Il-parti tas-softwer, ma tistax tmissha, bħas-sistema fil-mowbajl tagħna u s-sistema fil-kompjuter tad-dar tagħna.

Permezz tad-distinzjoni ta 'struttura minimalista ta' hawn fuq, nistgħu wkoll naqsmu l-fallimenti tal-kompjuter ECU f'żewġ kategoriji.

Kategorija 1. ħsara fil-ħardwer

Kategorija 2. falliment tas-softwer

Agħmel manutenzjoni, se ssegwi l-prinċipju ta 'l-ewwel faċli u mbagħad diffiċli. Eżatt bħall-4 modi bażiċi ta 'dijanjosi tal-mard fil-mediċina Ċiniża huwa li tara, tisma', tistaqsi, u tkun taf.

Bl-istess mod, il-manutenzjoni tal-kompjuter ECU tista 'wkoll tirreferi għal dawn l-erba' metodi dijanjostiċi, l-aktar faċli biex tibda.

Meta jkollok kompjuter ECU difettuż, tgħaġġla biex isewwih, trid tifhem il-fenomenu tal-ħsara mill-klijent

Iktar ma tkun iddettaljata l-informazzjoni li tikseb, aħjar tgħinek tiddetermina malajr il-post tal-ħsara.

Kategorija 1. ħsara fil-ħardwer

1. Metodu ta 'osservazzjoni

Ir-rata ta 'okkorrenza ta' ħsara fil-ħardwer tal-kompjuter ECU hija relattivament għolja, ġeneralment ikkawżata minn tagħbija żejda ta 'temperatura għolja, fatturi umani, tixrib fl-ilma jew ħsara naturali.

Hemm ħafna metodi ta 'manutenzjoni, nużaw l-10 metodi biex insolvu l-problema:

Kompjuters ECU ħafna drabi jaħdmu taħt kundizzjonijiet ta 'temperatura għolja, u hemm probabbiltà għolja ta' tagħbija żejda. Għal partijiet elettroniċi li huma ovvjament maħruqa, id-dehra ta 'sporġenzi jew tnixxija ta' capacitor tista 'tidher bl-għajn.

Madankollu, għal xi triodes taċ-ċippa ċkejkna maħruqa, id-dehra se tirbaħ biss ftit, li huwa diffiċli li ssib jekk ma tħaresx bir-reqqa jew tosserva b'għodda.

Għalhekk, kaptan b'esperjenza se jżomm lenti u jivverifika d-dehra tal-komponenti tal-bord tal-kompjuter qabel ma jibda l-manutenzjoni.

2. Metodu ta 'kejl tal-multimetru

Biex tittestja capacitors, resistors, potenzjometri, fotoreżisturi, termistors, elementi Hall, swiċċijiet tal-pożizzjoni, indutturi, triodes, dajowds, FETs, eċċ.

Ħafna sensuri fuq il-magna, inkluż sensur tal-pożizzjoni tal-kamxaft, temperatura tal-ilma, sensor tat-temperatura taż-żejt, sensor tal-pressjoni, pedala tal-pożizzjoni tal-aċċeleratur, kontroll awtomatiku tal-fanali ta 'quddiem, eċċ., huma mibnija mill-aktar partijiet elettroniċi bażiċi hawn fuq.

Iddetermina l-post tal-ħsara, u uża multimeter biex tkejjel il-kontinwità taċ-ċirkwit jew il-kwalità tal-partijiet elettroniċi.

Tista 'tuża multimeter biex tkejjel li huwa short-circuited jew open-circuited, jew rajna mid-dehra li d-dehra hija maħruqa, u tista' tiġi sostitwita direttament.

3. Metodu ta 'sostituzzjoni

Għal xi ICs integrati, huwa diffiċli għalik li tuża multimeter biex tkejjel il-kwalità tiegħu, għalhekk tista 'tuża biss il-metodu ta' sostituzzjoni.

Pereżempju, ħafna sewwieqa, moduli ta 'tqabbid, moduli ta' komunikazzjoni ta 'induzzjoni intelliġenti, eċċ., Jiddeterminaw l-IC integrat suspettat bil-ħsara, u jmorru direttament biex jixtru wieħed u jibdluh.

Il-kontroll intelliġenti u remot IX35 modern antik ifalli, iżda jista 'jinbeda f'emerġenza. Wara l-investigazzjoni, hemm problema bil-kaxxa intelliġenti.

Iftaħ u iċċekkja, huwa suspettat li l-RF IC hija bil-ħsara. Peress li ma nistgħux inkejluha, nistgħu biss nippruvaw nissostitwixxuha. Wara s-sostituzzjoni, il-ħsara tiġi solvuta.

Jiena nsejjaħ dan il-metodu l-metodu tal-knis tat-toroq, għalkemm ma nistax niddetermina b'mod preċiż liema IC integrat huwa bil-ħsara, għalhekk nippreferi noqtol l-iżball u ma nħallihx, u nibdel kollox.

Xi drabi niltaqa 'ma' xi bordijiet ta 'mard inkurabbli jew bordijiet ta' tixrib, u m'hemm l-ebda idea ta 'manutenzjoni. L-ewwel niġġudika l-post approssimattiv tat-tort u nuża l-metodi ta 'hawn fuq biex issolviha.

4. Tiswija metodu ta 'wweldjar

Dan il-metodu huwa użat aktar komunement, il-proċess ta 'produzzjoni mhuwiex sa standard u l-kundizzjonijiet tax-xogħol huma ħżiena, espożizzjoni fit-tul għal ambjent ta' differenza kbira fit-temperatura, jew tisħin frekwenti ta 'kurrent għoli, se jwassal għal IC integrat jew labar ta' partijiet elettroniċi. Iwweldjar, normalment nużaw metodu ta 'wweldjar tat-tiswija biex issolvi l-problema.

Il-problema hija li l-labar tas-CPU fil-meter huma wweldjati b'mod laxk. Id-dejta kontra s-serq ta' Bens tinsab fis-CPU tal-meter. Jekk is-CPU huwa wweldjat b'mod laxk, mhux se jibda, u xi kodiċijiet ta 'ħsara inspjegabbli jiġu rrappurtati. Saldan il-brilli kollha tas-CPU, u l-ħsara tiġi solvuta.

5. Metodu ta 'kuntrast

Dan il-metodu jeħtieġ ċerti kundizzjonijiet biex isostni, issib bord ieħor tal-kompjuter normali għal tqabbil

Fil-każ ta 'enerġizzat jew mhux enerġizzat, uża l-metodu kurrenti, metodu ta' vultaġġ jew metodu ta 'reżistenza biex tkejjel xi valuri bejniethom biex tiddetermina l-post tal-ħsara.

Biss permezz tal-metodu ta 'tqabbil, ipplaggja l-bord tal-kompjuter direttament, u osserva l-kurrent ta' kwiet tagħhom. Għal bordijiet normali, il-kurrent quiescent huwa viċin ħafna, jew saħansitra l-istess.

Jekk ikun hemm tqassim ta ' ċirkwit qasir jew ċirkwit miftuħ ġewwa, il-kurrent quiescent definittivament se jsir kbir ħafna jew żgħir ħafna. Din id-dejta sempliċi bażikament tista 'tiġġudika malajr jekk hijiex tajba jew ħażina.

6. Metodu ta 'skoperta ta' oxxilloskopju

Il-metodu ta 'skoperta ta' l-oxxilloskopju huwa adattat għar-reviżjoni ta 'xi mard intrattabbli. Dan il-metodu huwa aktar intuwittiv u veloċi.

Sakemm is-sonda tal-oxxilloskopju titqiegħed fuq il-pożizzjoni jew il-linja korrispondenti fuq il-bord tal-kompjuter, il-forma tal-mewġ u l-valur tal-vultaġġ korrispondenti jistgħu jintwerew.

Permezz tal-wiri tal-oxxilloskopju, il-post tal-ħsara jista 'jiġi ġġudikat.

7. Klonazzjoni tat-trapjant

Dan il-metodu jintuża prinċipalment għat-tixrib bords, bordijiet tal-vetturi tal-inċidenti, u bordijiet li m'għandhomx tagħmir fuq naħa biex jaqblu ma 'kontra s-serq.

Għal bordijiet li mhumiex serjament mxarrba fl-ilma, is-CPU jista 'jikkomunika b'mod normali, iżda hemm ħafna kodiċijiet ta' ħsara. Nistgħu nużaw l-ECU biex naqraw u niktbu l-apparat, u nikklonu d-dejta tal-bord tal-kompjuter oriġinali għall-istess bord taż-żarmar biex issolvi l-problema.

Il-bord huwa mxarrba serjament fl-ilma, il-parti tal-provvista tal-enerġija mhix qed taħdem sew, is-CPU ma jistax jikkomunika mad-dinja ta 'barra b'mod normali, iżda l-brilli tas-CPU mhumiex immuffati.

F'dan il-każ, jista 'jiġi solvut billi jiġi trapjantat direttament is-CPU għall-istess bord ta' żarmar.

Il-bord tal-kompjuter kien imfarrak mill-karozza tal-inċident, iżda s-CPU għadu intatt. Int xtrajt il-karozza żarmata u m'għandekx tagħmir li jqabbelha. X'irrid nagħmel?

Il-metodu ta 'trapjant jeħtieġ li tikkontrolla l-proċess ta' wweldjar ta 'teknoloġija elettronika eċċellenti, speċjalment xi CPUs jużaw ċipep BGA, jeħtieġ li jkollok stazzjon ta' xogħol mill-ġdid BGA biex tassisti l-operazzjoni. Żgur, jekk għandek magna awtomatika ta 'xogħol mill-ġdid b'sistema ta' allinjament ottiku kif ġej:

8. Metodu ta 'tisħin

Il-metodu tat-tisħin huwa prinċipalment użat biex isewwi xi ħsarat rotob, bħal xi partijiet elettroniċi interni jew ICs integrati ta 'kompjuters, li huma normali f'temperatura tal-kamra, iżda sakemm ikun hemm ftit sħana u temperatura, se jkun anormali.

Jew għall-kuntrarju, ma jistax jaħdem b'mod normali f'temperatura tal-kamra, u jaħdem b'mod normali jekk jaħraq wara li jaħdem għal perjodu ta 'żmien

Ġġudikat mill-kodiċi tal-ħsara, x'aktarx li jkun ikkawżat minn ħsara fil-kompjuter ECU. Allura żarma l-kompjuter tal-magna, iċċekkja u issewwi l-iwweldjar.

Wara perjodu ta 'spezzjoni, huwa finalment sab li bl-użu ta'magna awtomatika tal-ħidma mill-ġdid tal-BGAbiex issaħħan (issann mill-ġdid) il-wiċċ tas-CPU, il-karozza tista 'tibda immedjatament, u l-kodiċi tal-ħsara sparixxa.

Wara li taqra l-fajl tal-kompjuter oriġinali tal-karozza ECU, ibdel direttament is-CPU il-ġdid, u mbagħad ikteb il-fajl oriġinali lura biex tagħbija l-karozza, il-problema tiġi solvuta.

9. Metodu ta 'manutenzjoni tal-pjattaforma tat-test tal-ECU

Xi ħsarat iridu jkunu qed jaħdmu fuq il-karozza biex juru, jew jekk isewwi bord u tibgħatha lura lill-klijent, sabiex jiġi żgurat li t-tort ikun ġie eliminat, għandek bżonn tittestjaha.

Madankollu, il-klijenti ġeneralment jibagħtu biss bord wieħed għat-tiswija, u l-karozza żgur mhix fis-sit tiegħek. X'irrid nagħmel?

L-apparat tat-test ECU huwa biex issolvi din il-problema. Jista 'jissimula l-kundizzjonijiet fuq il-karozza u jiġġenera sinjali analogi, inklużi sinjali tal-camshaft, sensing tal-ossiġnu, sensing tat-temperatura tal-ilma, eċċ., Sabiex il-kompjuter ECU ikun jista' jaħdem fuq l-apparat.

Tista 'tara l-kurrent tax-xogħol, l-injezzjoni tal-fjuwil, it-tqabbid, il-pompa tal-fjuwil u status tax-xogħol ieħor tal-kompjuter ECU, sabiex tiġġudika jekk huwiex normali.

Naturalment, l-apparat tat-test ECU għandu wkoll limitazzjonijiet, mhux il-bordijiet tal-kompjuter kollha jistgħu jiġu ttestjati miegħu.

U ħafna mill-bordijiet tal-kompjuter issa għandhom funzjonijiet kontra s-serq. Jekk trid tagħmel test komprensiv, trid tikkoopera wkoll mal-parti kontra s-serq. Inkella, tista 'tittestja biss parti żgħira tal-funzjoni.

Għalhekk, biex isewwi l-ħsarat fil-ħardwer, se jintużaw l-għodod li ġejjin:

Stazzjon ta 'xogħol mill-ġdid tal-BGA, provvista ta 'enerġija stabbilizzata bil-ħadid tal-issaldjar, u għodod oħra ta' manutenzjoni elettroniċi relatati. Xi għodod speċjali tal-ftuħ tal-bord (xi qxur tal-kompjuter huma diffiċli biex jinfetħu, u huma meħtieġa għodod speċjali).

Kategorija 2. falliment tas-softwer

M'hemm l-ebda ħsara fiżika lill-ħardwer kollu fuq il-bord tal-kompjuter, iżda d-data tal-ħażna tal-qalba tas-CPU hija difettuża jew mitlufa.

Hemm diversi raġunijiet għal fallimenti tas-softwer fil-kompjuter tal-karozza. Żbalji ta 'programmazzjoni, nuqqas ta' enerġija tal-batterija, interferenza esterna, eċċ., Se jwasslu għal konfużjoni jew telf ta 'data tas-CPU, li jirriżultaw f'falliment tal-vettura.

Għall-falliment ikkawżat mid-dejta, se nużaw l-10 metodu, nipprogrammaw id-dejta biex tissewwa.

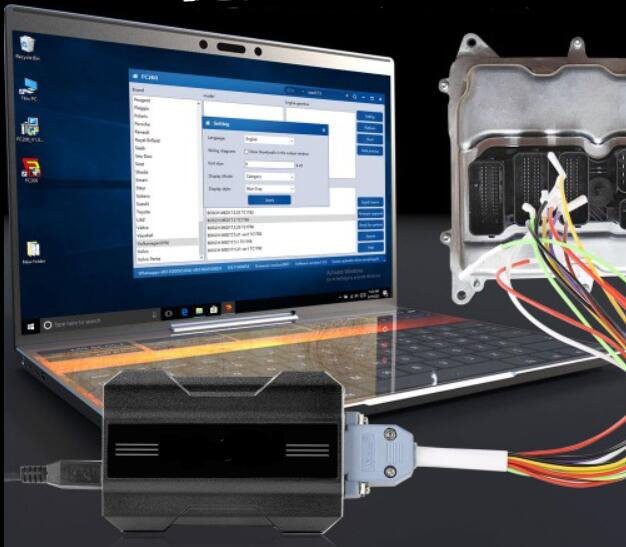

10. sett ta 'programmazzjoni ta' metodu ta 'data

Is-soluzzjoni hija: ipprogrammar mill-ġdid jew tiswija tad-data normali flash.

Permezz ta 'spezzjoni, instab li m'hemm l-ebda problema bil-ħardwer fuq il-bord tal-kompjuter. Sabiex tkompli ssolvi l-ħsarat, aħna kklonajna direttament id-dejta tal-bord tal-kompjuter oriġinali għal bord ieħor ta 'żarmar, iżda t-tort għadu jeżisti.

Dan ifisser li m'hemm l-ebda problema bil-ħardwer tal-bord tal-kompjuter, il-problema tinsab fil-parti tad-dejta tas-softwer

Allura, sibna sett ta 'dejta għall-istess karozza eżatta, għamilha fuqha, u n-nuqqas li ma tkunx tista' timla l-fjuwil ġiet solvuta kompletament.

Għal fallimenti kkawżati minn data tas-softwer, il-każijiet ta 'hawn fuq huma biss il-ponta tal-iceberg.

Fenomeni ta 'ħsara differenti għandhom metodi ta' salvataġġ differenti, speċjalment ħafna karozzi Ġermaniżi, bħal Mercedes-Benz, BMW, Volkswagen, u Audi, huma sensittivi ħafna għall-vultaġġ tal-provvista tal-enerġija.

Jekk taqleb diversi drabi meta l-batterija tkun barra l-enerġija, id-dejta tintilef, u l-qbiż tal-kodiċi huwa probabbiltà għolja.

Għalhekk, meta tipprogramma, ħafna karozzi Ġermaniżi jeħtieġ li jkollhom provvista ta 'enerġija qawwija barra, biss biex jiżguraw stabbiltà ta' 200 fil-mija tal-provvista tal-enerġija matul il-proċess ta 'programmar.
