BGA Xogħol mill-ġdid Stazzjon

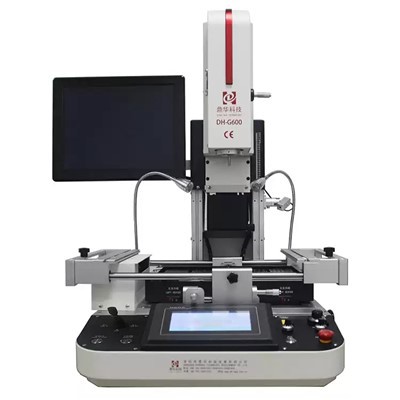

Il-Kontroll tat-Temperatura tal-Istazzjon tal-Ħidma mill-ġdid tal-BGA Huwa Importanti Ħafna

L-istazzjonijiet ta 'xogħol mill-ġdid bl-aktar disinji faċli għall-utent huma dawk li jiġu mgħammra b'ħiters ta' preċiżjoni fin-naħa ta 'fuq u t'isfel. B'dan id-disinn, tista 'żżomm it-temperatura konsistenti tul iż-żewġt itruf tal-PCB. L-istazzjonijiet ta 'xogħol mill-ġdid ta' l-arja sħuna tipikament jimpjegaw arja msaħħna ffukata fuq in-naħa ta 'fuq u heater tal-bord mhux iffukat għall-parti t'isfel taż-żona tat-tisħin. Il-fluss tal-arja se jissaħħan fuq il-BGA u taħt il-bord ukoll. Il-parti t'isfel tal-kompartiment tat-tisħin se tikkonsisti jew minn heater tal-pjanċa jew heater tad-dawl infra-aħmar. Fuq ċerti mudelli, il-pjanċa se tkun mgħammra b'toqob li jippermettu l-mogħdija ta 'arja msaħħna. Jekk iż-żona li biħsiebek issaħħan hija żgħira, jista 'jkollok bżonn tpoġġi ż-żona direttament fuq waħda mit-toqob fil-pjanċa li minnha toħroġ is-sħana. Jista' jkun ukoll meħtieġ li jiġi mmarkat il-post fejn tqiegħed il-PCB. Jekk it-toqba u l-post ma jkunux allinjati sew, l-istann jista 'jissaħħan għat-temperatura ħażina. Barra minn hekk, stazzjonijiet ta 'xogħol mill-ġdid għandhom ikunu mgħammra bi programm ta' softwer għall-iffissar tat-temperaturi u l-aġġustament tat-temperatura għal kull wieħed mill-ħiters għall-gradi eżatti meħtieġa għall-proġett in kwistjoni. Jekk iddisinjat sew, l-istazzjon ta 'xogħol mill-ġdid se jikkalibra l-issettjar tat-temperatura tas-softwer u t-temperatura tas-sħana li toħroġ miż-żennuna. Il-problema ewlenija hija li l-arja ta 'taħt mhix iffukata, li tagħmilha diffiċli biex tiggarantixxi tixrid uniformi tas-sħana bejn il-parti ta' fuq u t'isfel ta 'bord partikolari. Mingħajr ebda karatteristika li tiffoka l-arja tul il-qiegħ tal-PCB, jista 'jkollok bżonn taġġusta manwalment it-temperatura tul in-naħa ta' taħt tal-kompartiment tat-tisħin. Il-ħiters ta 'taħt fuq il-mudelli tal-istazzjon ta' xogħol mill-ġdid tal-IR huma ddisinjati mingħajr fokus fuq in-naħa ta 'isfel għall-arja msaħħna. Xi stazzjonijiet ta 'xogħol mill-ġdid IR jużaw dawl tas-sħana mgħammar b'diffużur iswed li jagħmilha aktar faċli biex issaħħan il-bord taċ-ċirkwit b'mod uniformi minn tarf għall-ieħor. Minħabba l-inabbiltà tas-softwer li jikkalibra bis-sħana fuq il-infrared under-heater, jista 'jkun hemm varjazzjoni fit-temperatura wiesgħa daqs 100 grad C f'ċerti unitajiet. Fuq ċerti mudelli, is-softwer lanqas biss se jippermettilek li tissettja s-sħana fi gradi. Minflok, inti permess biss li tissettja s-sħana f'perċentwali, li tista 'tagħmel is-settings saħansitra aktar diffiċli biex issettjat kif suppost. Jista 'jkollok bżonn tpoġġi thermocouples fuq il-bord taċ-ċirkwit stampat u tiċċekkja t-temperaturi ta' spiss. Hekk kif l-ewwel titbaxxa l-proċess, uħud miċ-ċipep jistgħu jispiċċaw moqlija.

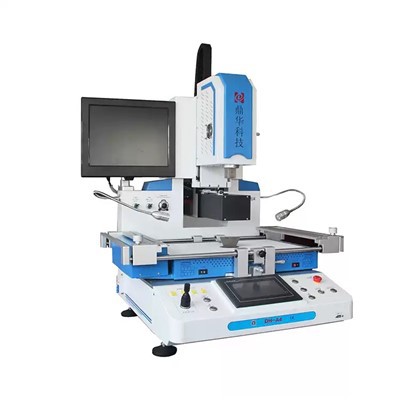

Karatteristiċi ewlenin li għandek tikkonsidra meta tixtri stazzjon ta 'xogħol mill-ġdid tal-BGA

BGAs tal-arja sħuna japplikaw l-arja b'pompa. Konsegwentement, stazzjonijiet ta' xogħol mill-ġdid tal-arja sħuna tipikament jipproduċu xi grad ta' storbju. Mudelli aktar ġodda huma ġeneralment mgħammra b'pompi aktar kwieti, għalkemm il-kwistjoni tal-ħoss għadha fattur li trid taċċetta jekk tuża dan it-tip ta 'stazzjon ta' xogħol mill-ġdid. L-istazzjonijiet IR normalment ma jipproduċu l-ebda storbju. Jekk għandek bżonn tillimita l-ammont ta 'storbju li ġej mill-magna tax-xogħol mill-ġdid tiegħek, stazzjon IR ikun l-aħjar għażla. L-istorbju jista 'jkun kwistjoni f'ċerti settings, speċjalment jekk diġà hemm diversi magni qawwija għaddejjin f'daqqa. L-istazzjonijiet tal-ħidma mill-ġdid tal-arja sħuna huma mgħammra b'żennuni li jagħmluha aktar faċli għall-utenti biex jiffokaw il-fluss tal-arja fuq żoni differenti ta 'bord ta' ċirkwit stampat. Meta l-proċess jitmexxa minn sett ta 'idejn tas-sengħa, il-kompitu ħafna drabi jista' jitlesta qabel b'BGA ta 'arja sħuna minħabba li unitajiet bħal dawn jagħmluha faċli biex jiġu iżolati d-dettalji aktar delikati li jistgħu jkunu diffiċli biex isaħħnu. B'raġġ ta 'fokus IR, m'għandekx bżonn tixtri żennuni tas-sħana ta' daqsijiet differenti, peress li kull raġġ jista 'jiffuka mill-ġdid fuq il-kmand tiegħek. Madankollu, ħafna drabi jieħu aktar żmien biex iġibu dettalji aktar delikati għat-temperatura mixtieqa. Xi drabi r-raġġ IR ma jistax isaħħan id-dettalji eħfef fuq firxa ta 'grid tal-ballun. Żona ta 'problema partikolari b'raġġi IR huma t-tikek tal-fidda fuq BGA, li ħafna drabi jeħtieġu tejp iswed biex iġibuhom għat-temperatura meħtieġa. Barra minn hekk, ir-rata ta 'suċċess tiegħek b'magna ta' xogħol mill-ġdid se tiddependi kollha fuq jekk l-unità hijiex biżżejjed għall-volum ta 'xogħlijiet mill-ġdid li tittama li tikseb f'ġurnata partikolari. L-aħjar stazzjon ta 'xogħol mill-ġdid BGA għal xogħol ta' volum għoli ġeneralment ikun tal-varjetà ta 'arja msaħħna. Stazzjon tal-arja sħuna jagħmilha aktar faċli biex issaħħan l-istann u jitlesta x-xogħol qabel. Il-magni tal-arja sħuna għandhom aktar partijiet u aċċessorji peress li għandek bżonn żennuni ta 'daqs differenti. Dan jista 'jagħmilhom aktar ikkumplikati biex isewwi u jżommu. Il-BGAs IR jikkonsistu f'inqas partijiet kumplessi, li jippermettu manutenzjoni u tiswijiet inqas ikkumplikati. Min-naħa negattiva, dawn l-unitajiet imexxu l-firxa f'termini ta 'kwalità, peress li wħud mill-mudelli bi prezz baxx huma tipikament mgħammra b'partijiet ta' grad baxx li joffru prestazzjoni subpar. Meta jasal iż-żmien li twettaq sett aktar kumpless ta 'kompiti bi stazzjon ta' xogħol mill-ġdid IR ta 'grad aktar baxx, ħafna drabi jkunu meħtieġa għodod żejda. Għandek tqis ukoll il-frekwenza li biha l-manutenzjoni tista' tkun meħtieġa għall-unità rispettiva. Jekk stazzjon ta 'xogħol mill-ġdid jikkonsisti f'ħafna partijiet ikkumplikati, il-probabbiltà ta' ħsara tista 'tkun theddida reali u għalja. Jekk il-magna tal-ħidma mill-ġdid tikkonsisti minn minimu ta 'partijiet għadha toffri riżultati eċċellenti, probabbilment sibt l-aħjar stazzjon ta' xogħol mill-ġdid. Fattur ieħor importanti fuq stazzjon tax-xogħol mill-ġdid huwa fann tat-tkessiħ awtomatiku. B'din il-karatteristika, il-bord taċ-ċirkwit stampat u kull wieħed mill-ħiters fil-magna se jitkessħu kollha meta meħtieġ. Hekk kif taħdem fuq PCB wieħed wara l-ieħor, l-unità se tkessaħ awtomatikament kif meħtieġ bejn kull bord. Fann li jkessaħ huwa essenzjali għall-effiċjenza tal-proġett fuq il-biċċa l-kbira tal-istazzjonijiet tax-xogħol mill-ġdid, li għandhom tendenza li jiksħu bil-mod bejn l-applikazzjonijiet. Magni BGA li jużaw pjanċi tal-metall imtaqqbin jistgħu jieħdu speċjalment fit-tul biex jiksħu. Id-daqs u s-sensittività tal-bordijiet tiegħek jistgħu wkoll jaffettwaw liema tip ta 'stazzjon ta' xogħol mill-ġdid huwa l-aħjar għall-operazzjonijiet tiegħek. Xi magni jistgħu jżommu bordijiet sa 36 pulzier. L-ispazju fi ħdan il-heater għandu jakkomoda l-bord taċ-ċirkwit tajjeb biżżejjed biex iġib il-PCB kollu sa 150 grad C. Dan għandu jgħin biex jikkumpensa kwalunkwe effett ta 'warping possibbli. L-età tal-bordijiet tiegħek tista 'wkoll taffettwa liema magna hija l-aħjar. Matul l-aħħar żewġ deċennji, l-issaldjar mingħajr ċomb sar l-istandard il-ġdid fil-manifattura. Konsegwentement, ix-xogħol mill-ġdid jeħtieġ temperaturi ogħla fuq bordijiet ta 'ċirkwiti stampati aktar ġodda. Fuq PCBs anzjani, kienet meħtieġa inqas sħana għax-xogħol mill-ġdid minħabba li l-istann taċ-ċomb tal-landa jiddewweb f'temperaturi aktar baxxi. Jekk taħdem primarjament ma 'PCBs aktar ġodda, jista' jkollok bżonn stazzjon aktar qawwi li jista 'jikseb temperaturi ogħla.

Prinċipju ta 'Operazzjoni ta' BGA Rework Station

Professjonisti li għamlu xogħol tal-istazzjon tal-ħidma mill-ġdid tal-BGA jafu li "it-tisħin" huwa l-prerekwiżit għal xogħol mill-ġdid b'suċċess. L-ipproċessar tal-PCB f'temperatura għolja (315-426 grad ) għal żmien twil se jġib ħafna problemi potenzjali. Ħsara termali, bħal kuxxinett u ċomb warping, delamination tas-sottostrat, tikek bojod jew infafet, u kulur. Il-ħsara "inviżibbli" lill-PCB ikkawżata minn temperatura għolja hija saħansitra aktar serja mill-problemi elenkati hawn fuq. Ir-raġuni għall-istress termali enormi hija li meta l-komponenti tal-PCB f'temperatura tal-kamra f'daqqa jikkuntattjaw ħadida tal-issaldjar b'sors tas-sħana ta 'madwar 370 grad, għodda ta' desoldering jew ras tal-arja sħuna biex iwaqqfu t-tisħin lokali, se jkun hemm differenza fit-temperatura ta 'madwar 349 grad fuq il-bord taċ-ċirkwit u l-komponenti tiegħu, li jirriżulta fil-fenomenu "Popcorn". Għalhekk, irrispettivament minn jekk l-impjant tal-assemblaġġ tal-PCB jużax issaldjar tal-mewġ, fażi tal-fwar infra-aħmar jew issaldjar reflow tal-konvezzjoni, kull metodu ġeneralment jeħtieġ tisħin minn qabel jew trattament ta 'preservazzjoni tas-sħana, u t-temperatura hija ġeneralment 140-160 grad . Qabel l-implimentazzjoni tal-issaldjar mill-ġdid, tisħin minn qabel sempliċi għal żmien qasir tal-PCB jista 'jittratta ħafna problemi waqt xogħol mill-ġdid. Dan kien ta 'suċċess għal diversi snin fil-proċess ta' issaldjar reflow. Għalhekk, il-benefiċċji tal-waqfien tat-tisħin minn qabel fil-prevalenza tal-komponenti tal-PCB huma diversi.
