BGA Rework Reballing Stazzjon

BGA reballing stazzjon

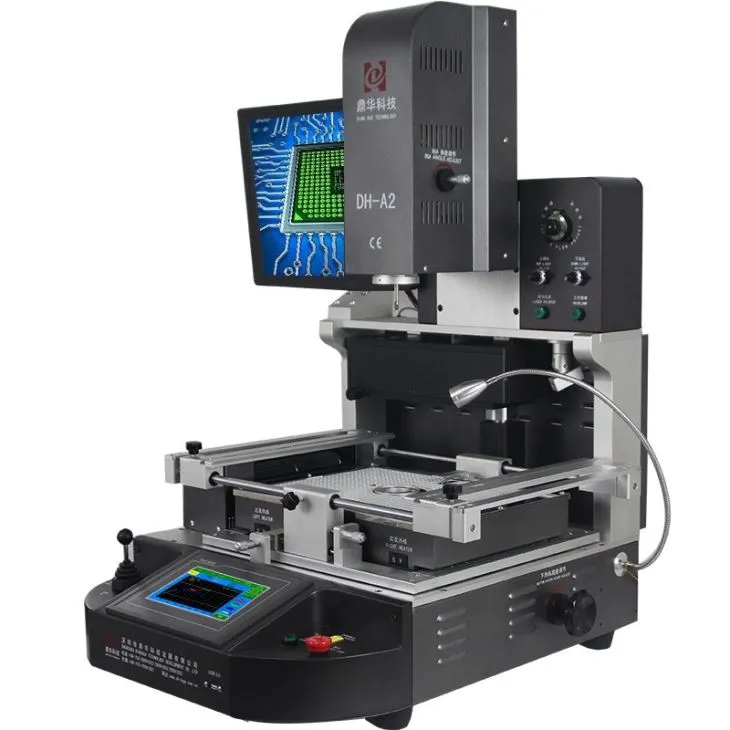

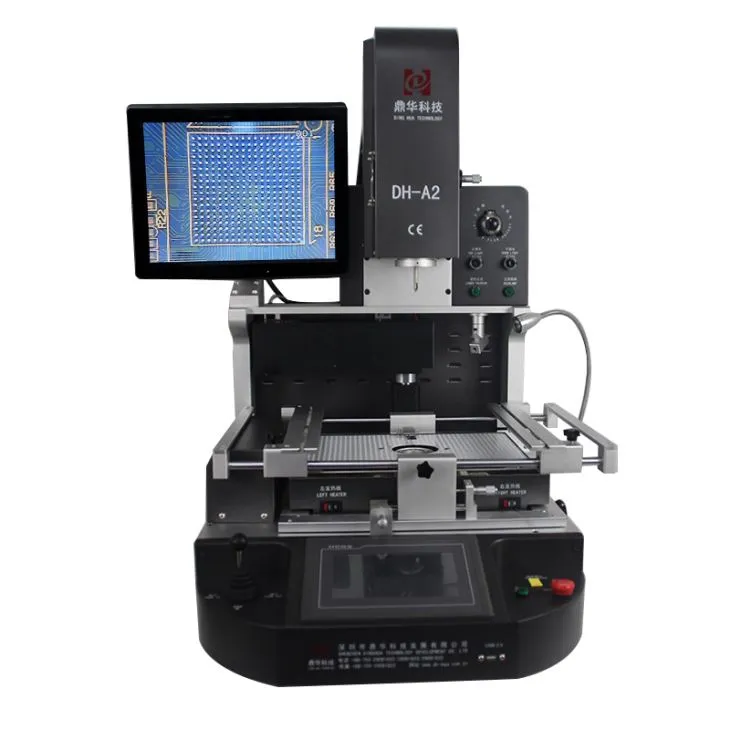

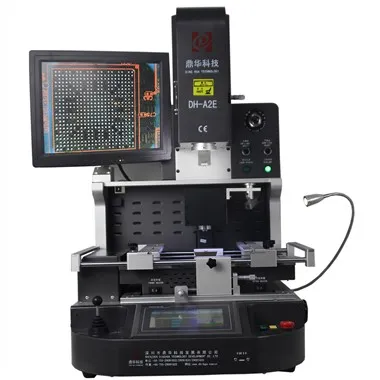

DH-A2 huwa l-aktar mudell ta 'bejgħ sħun fis-suq barrani u s-suq Ċiniż, s'issa applika minn Foxconn,

Huawei u ħafna fabbriki, ukoll hija waħda popolari għal ħanut tat-tiswija, bħal ċentru ta 'servizz Apple,

Ċentru ta 'servizz Xiaomi u ħwienet ta' tiswija personali oħra, eċċ. peress li huwa effiċjenza għolja u kost-effettiv.



1. Applikazzjoni ta 'BGA rework reballing station



Biex issaldjar, reball, desolder tip differenti ta 'ċipep:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ċipep LED, eċċ.

2. Karatteristiċi tal-Prodott tal-istazzjon ta 'reballing tal-ħidma mill-ġdid tal-BGA

* Żmien tal-ħajja stabbli u twil (iddisinjat għal 15-il sena bl-użu)

* Jista 'jsewwi motherboards differenti b'rata għolja ta' suċċess

* Ikkontrolla b'mod strett it-temperatura tat-tisħin u t-tkessiħ

* Sistema ta 'allinjament ottiku: immuntar preċiż fi ħdan 0.01mm

* Faċli għall-operazzjoni. Kulħadd jista 'jitgħallem jużah fi 30 minuta. M'hemmx bżonn ta 'ħila speċjali.

3. Speċifikazzjoni ta 'BGA reballing stazzjon



Provvista ta 'enerġija	110 ~ 240V 50/60Hz
Rata ta 'enerġija	5400W
Livell awtomatiku	istann, desolder, aqbad u ibdel, eċċ.
CCD ottiku	awtomatiku bi ċippa alimentatriċi
Kontroll tat-tħaddim	PLC (Mitsubishi)
spazjar taċ-ċippa	0.15mm

Touchscreen	li jidhru kurvi, issettjar tal-ħin u tat-temperatura
Daqs tal-PCBA disponibbli	22 * 22 ~ 400 * 420mm
daqs taċ-ċippa	1 * 1 ~ 80 * 80mm
Piż	madwar 74kg
Ippakkjar dims	82 * 77 * 97 ċm



4. Dettalji ta'BGA reballing stazzjon

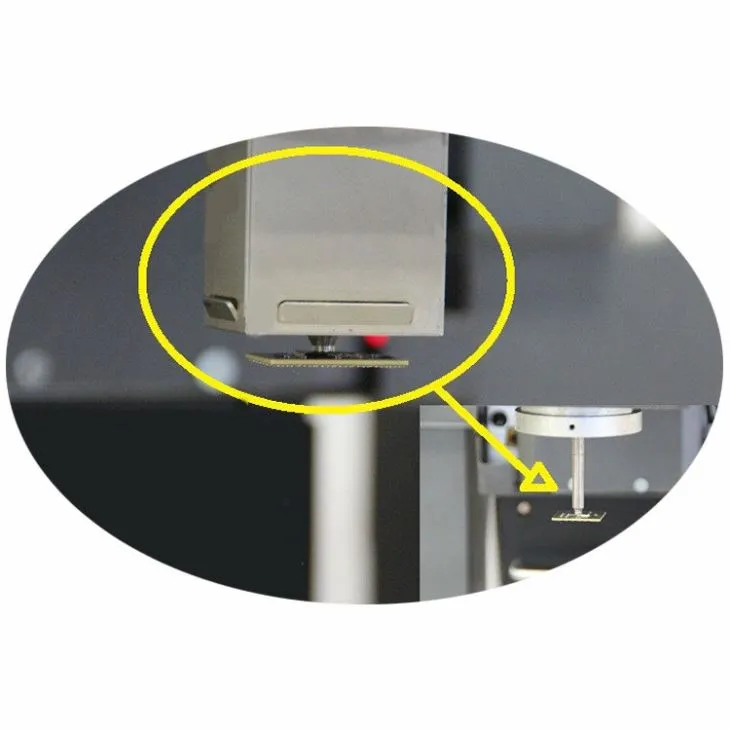

1. arja sħuna ta 'fuq u sucker vakwu installati flimkien, li huwa konvenjenti li jiġbor ċippa/komponent għalallinjament.

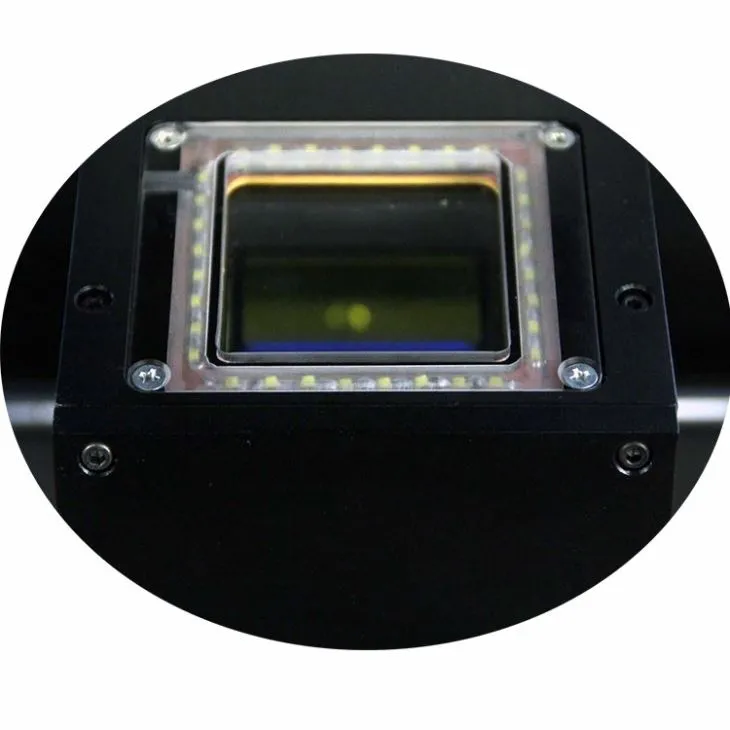

2. CCD ottiku b'viżjoni maqsuma għal dawk it-tikek fuq ċippa vs motherboard immaġini fuq skrin tal-monitor.

3. L-iskrin tal-wiri għal ċippa (BGA, IC, POP u SMT, eċċ.) vs it-tikek tal-motherboard imqabbla tagħha allinjatiqabel l-issaldjar.





4. 3 żoni ta 'tisħin, arja sħuna ta' fuq, arja sħuna t'isfel u żoni ta 'tisħin minn qabel IR, li jistgħu jintużaw għal żgħar għal

iPhone motherboard, ukoll, sa mainboards tal-kompjuter ann TV, eċċ.

5. Żona ta 'preheating IR koperta minn xibka ta' l-azzar, li tagħmel l-elementi tat-tisħin b'mod ugwali u aktar sigur.





6. Interface ta 'tħaddim għall-issettjar tal-ħin u t-temperatura, il-profili tat-temperatura jistgħu jinħażnu bħala

sa 50,000 grupp.









5. Għaliex Agħżel l-istazzjon tar-reballing tal-BGA tagħna?



6. Ċertifikat tal-istazzjon ta 'reballing ta' xogħol mill-ġdid tal-BGA

Ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità,

Dinghua għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.

7. Ippakkjar & Ġarr tal-istazzjon ta 'reballing ta' xogħol mill-ġdid tal-BGA



8. Ġarr għall-istazzjon ta 'reballing ta' xogħol mill-ġdid tal-BGA

DHL, TNT, FEDEX, SF, trasport bil-baħar u linji speċjali oħra, eċċ.. Jekk trid terminu ieħor tat-tbaħħir,

jekk jogħġbok għidilna.Aħna ser nappoġġjawk.



9. Termini ta 'Ħlas

Trasferiment bankarju, Western Union, Credit Card.

Jekk jogħġbok għidilna jekk għandek bżonn appoġġ ieħor.



10. Gwida tat-tħaddim għall-istazzjon tal-ħidma mill-ġdid tal-BGA DH-A2





11. L-għarfien rilevanti għall-istazzjon tar-reballing tal-ħidma mill-ġdid tal-BGA



Passi biex tuża l-istazzjon tal-ħidma mill-ġdid tal-BGA

1. Ibda l-proċedura:

1.1 Iċċekkja li l-konnessjoni tal-provvista tal-enerġija esterna hija normali 220V.

1.2 Ixgħel is-swiċċ tal-enerġija ta 'kull unità tal-magna

3. Proċedura taż-żarmar:

3.1 Il-karta PCBA BGA li għandha titneħħa hija mwaħħla fil-qafas ta 'appoġġ tal-karta PCBA.

3.2 Mexxi l-PCBA sal-bar tal-limitu tal-għoli, aġġusta l-għoli tal-qafas ta 'appoġġ sabiex il-wiċċ ta' fuq tal-PCBA ikun f'kuntatt

mal-qiegħ tal-bar tal-limitu tal-għoli.

3.3 Dawwar ir-ras tal-pożizzjonament lejn l-arloġġ għall-pożizzjoni ta’ 90 grad direttament quddiem u ċċaqlaq il-PCBA biex iċċentra l-pożizzjoni tal-kom-

komponent li għandu jitneħħa u ċ-ċentru aħmar tar-ras tal-allinjament.

3.4 Uża l-manku biex tagħżel il-programm tat-tisħin biex tneħħi l-komponent

3.5 Poġġi r-ras tat-tisħin tax-xellug direttament fuq il-komponent li għandu jitneħħa u l-magna awtomatikament issaħħan il-komponent.

3.6 Jekk imsaħħan sa 190 grad, il-magna temetti ħoss intermittenti "beep ... beep". F'dan il-punt, it-temperatura hija kkalibrata o-

nce (buttuna tal-kontroll); Meta l-magna tissaħħan biex temetti "ħoss ... ħoss kontinwu", is-swiċċ tal-vakwu huwa mixgħul, agħfas biex tneħħi r-ras,

vakwu l-komponent, dawwar ir-ras tat-tisħin fuq il-pjattaforma tax-xellug tal-komponent tal-ħażna, agħfas Biex tgħolli rasek, il-BGA se

qatra awtomatikament u l-BGA jitneħħa.

3.7 Segwi l-passi ta 'hawn fuq biex tneħħi l-komponenti.

4. Il-proċess tat-tagħbija tal-komponenti:

4.1 Il-PCBA jitgħabba skond il-passi deskritti fil-punti 3.1-3.2 hawn fuq.

4.2 Poġġi l-BGA li se tkun issaldjata fiċ-ċentru tal-pjattaforma fejn il-BGA hija konnessa, ċċaqlaq il-parentesi tal-PCB (diret xellug-lemin).

zzjoni) sabiex il-BGA tkun direttament taħt iż-żennuna tal-vakwu. Agħfas il-buttuna, il-parti t'isfel tar-ras issettjata lejn it-tarf t'isfel,

dawwar manwalment is-swiċċ tar-ras issettjata biex tiżgura li ż-żennuna tilħaq il-wiċċ ta 'fuq tal-BGA u tagħmel l-apparat a-

Ixgħel awtomatikament l-iswiċċ tal-vakwu (vacuum cleaner), imbagħad idawwar manwalment għall-pożizzjoni oriġinali, agħfas il-buttuna tal-manku u

ir-ras ta 'pożizzjonament titla' awtomatikament għall-ogħla pożizzjoni.

4.3 Neħħi l-għodda tar-reġistrazzjoni sabiex tkun direttament taħt il-komponent taż-żennuna, ċċaqlaq id-detentur tal-bord tal-PCB sabiex il-pożizzjoni ta '

il-komponent li għandu jiġi issaldjat huwa direttament taħt l-għodda ta 'reġistrazzjoni u aġġusta l-għoli tal-komponent b'mod xieraq biex toħloq

l-immaġni ċara

4.4 Tista 'tara li l-monitor għandu pinnijiet ħomor BGA u punti blu PAD pad. Aġġusta ż-żewġ settijiet ta 'ponti għall-korrispondenti tagħhom

pożizzjonijiet wieħed wieħed. Wara li tiċċentra, imbotta l-lokalizzatur għall-pożizzjoni oriġinali u kklikkja l-buttuna tal-manku biex tħalli l-ko-BGA

Mponent jintrama fil-pożizzjoni tal-komponent korrispondenti tal-bord tal-PCB sakemm id-dawl tal-vacuum switch (vacuum cleaner)

jintefa, erfa' ftit ir-ras tal-immuntar u kklikkja l-buttuna biex terġa' lura għar-ras tal-immuntar.

4.5 Irrepeti l-passi 3.3-3.5 hawn fuq

4.6 Jekk imsaħħan sa 190 grad, il-magna temetti "beep ... beep". Ara l-proċess tal-issaldjar fil-qiegħ tal-komponent

permezz tal-monitor), li jindika li l-issaldjar ikun tlesta normalment, neħħi r-ras tat-tisħin u ċċaqlaq il-PCBA lejn il-

fann biex jibred.



5. Issettjar tat-temperatura:

Issettjar tat-temperatura tat-tqaxxir:

Ara l-konfigurazzjoni fornuta mal-magna

Aġġustament tat-temperatura tal-welding:

Ara l-konfigurazzjoni fornuta mal-magna



6. Kwistjonijiet li jeħtieġu attenzjoni:

1. Oqgħod attent għall-kuntatt ta 'kull unità ta' apparat waqt it-tħaddim biex tevita ħsara lill-partijiet relatati.

2. L-operatur jagħti attenzjoni għas-sigurtà tiegħu stess biex jevita xokk elettriku u ħruq.

3. Żomm u żomm it-tagħmir, żomm l-aspetti kollha nodfa u puliti.

4. Wara li tuża t-tagħmir, għandu jiġi installat fil-ħin, organizzat tajjeb u konformi mar-rekwiżiti 5S.

5. Jekk isseħħ problema, issolviha immedjatament mit-tekniku jew l-inġinier tal-proċess.
