SMD PCB Motherboard Tiswija Tagħmir

Tagħmir Awtomatiku ta' Tiswija tal-Motherboard SMD PCB

1.Applikazzjoni ta 'Tagħmir Awtomatiku ta' Tiswija tal-Motherboard SMD PCB

Solder, reball, desoldering tip differenti ta 'ċipep: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, ċippa LED.

	5300W
Top heater	Arja sħuna 1200W
Ħiter tal-qiegħ	Arja sħuna 1200W.Infrared 2700W
Provvista ta 'enerġija	AC220V±10% 50/60Hz
Dimensjoni	L530 * W670 * H790 mm
Pożizzjonament	Appoġġ tal-PCB tal-kanal V, u b'apparat universali estern
Kontroll tat-temperatura	Termokoppja tat-tip K, kontroll ta 'ċirku magħluq, tisħin indipendenti
Preċiżjoni tat-temperatura	±2 grad
Daqs tal-PCB	Max 450 * 490 mm, Min 22 * ​​22 mm
Irfinar tal-bank tax-xogħol	± 15mm 'il quddiem/lura, ± 15mm lemin/xellug
BGAchip	80*80-1*1mm
Spazjar minimu taċ-ċippa	0.15mm
Sensor tat-Temp	1 (mhux obbligatorju)
Piż nett	70kg

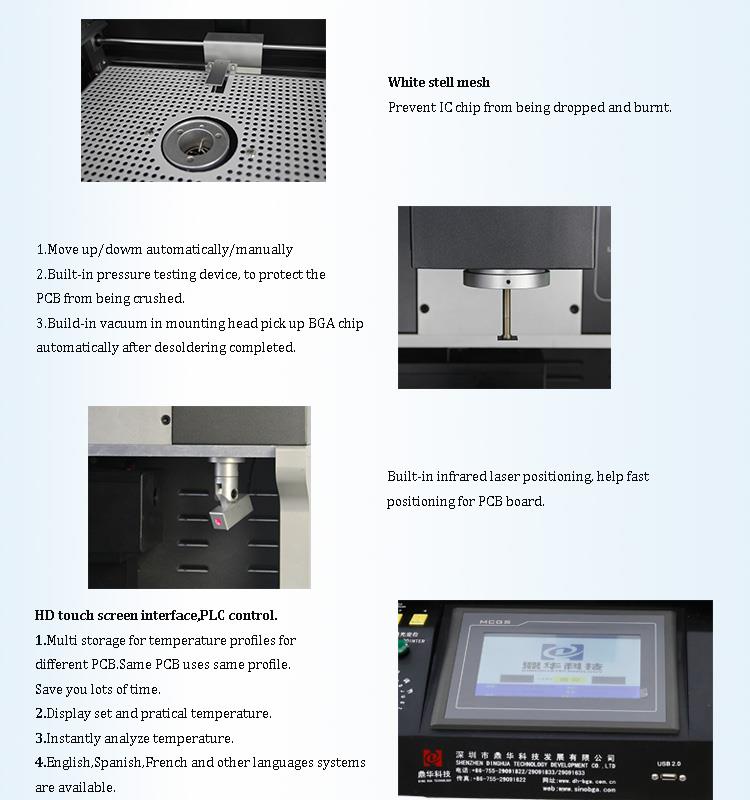

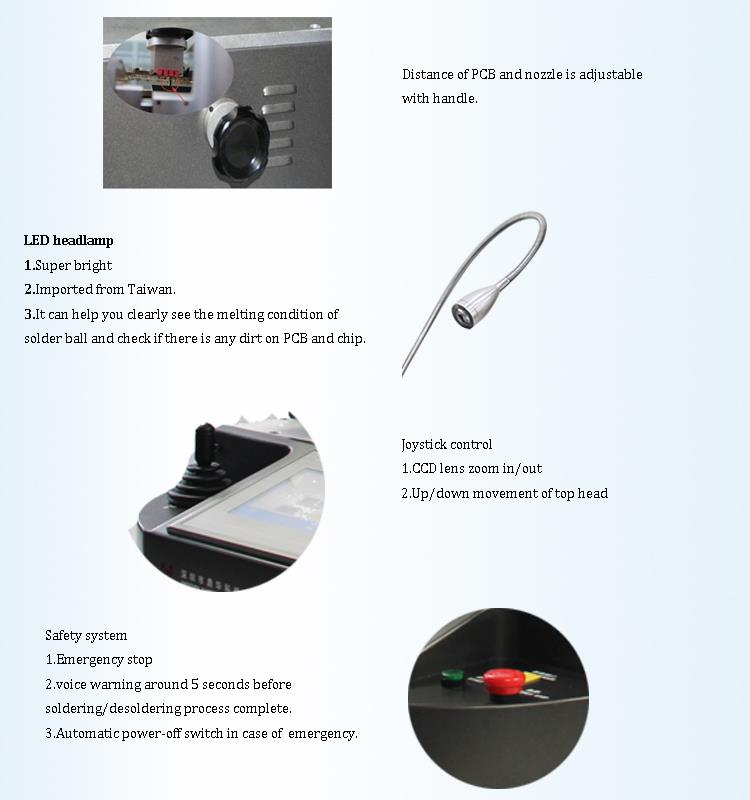

4.Strutturi ta 'Infrared CCD Camera Awtomatika SMD PCB Motherboard

Tagħmir ta' Tiswija

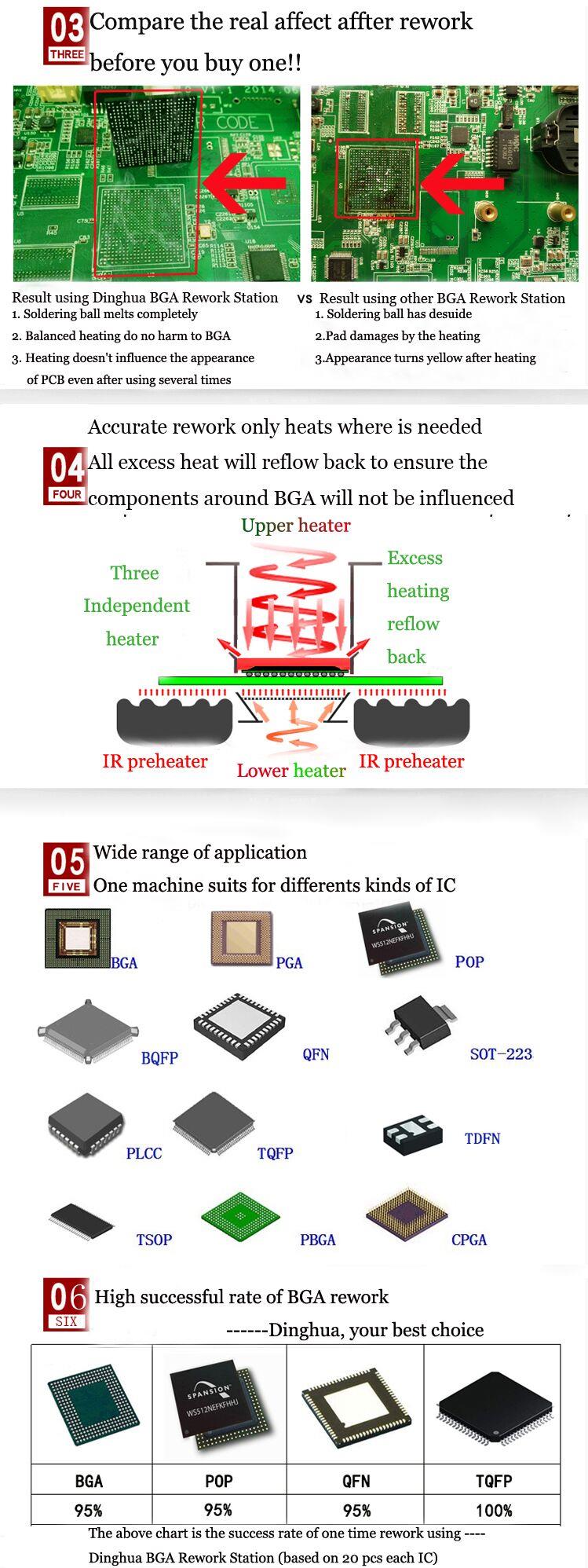

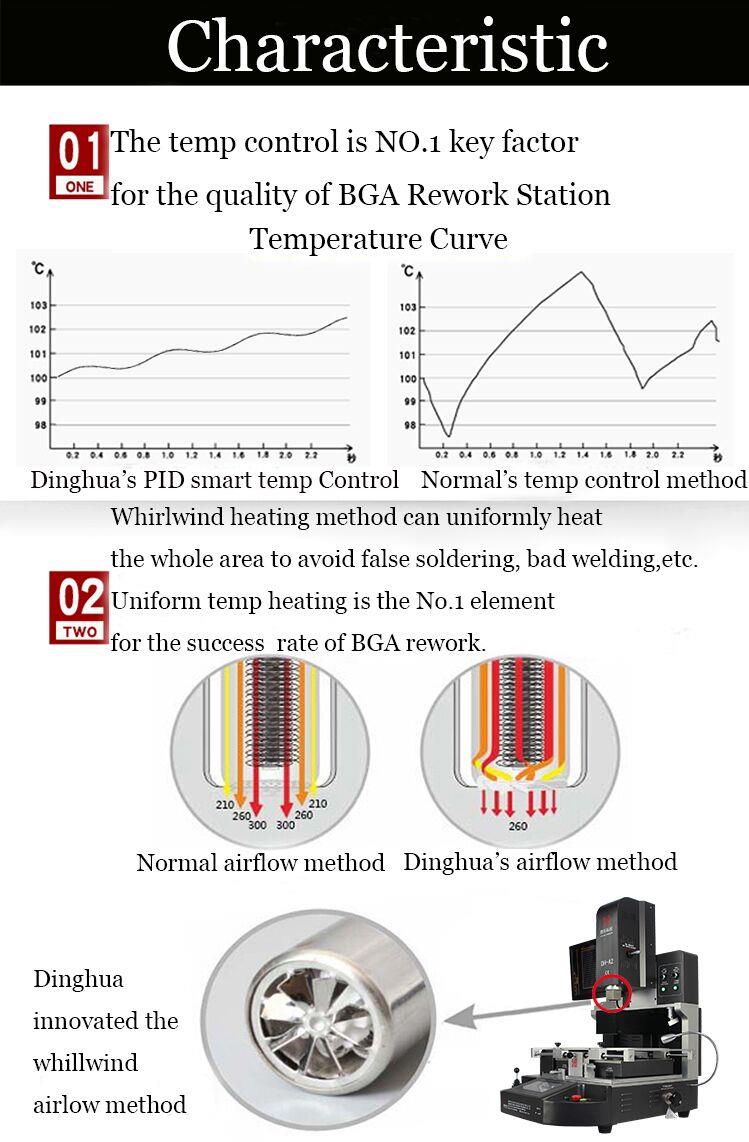

2. Għaliex l-arja sħuna reflow Awtomatiku SMD PCB Motherboard Tiswija Tagħmir huwa l-aħjar għażla tiegħek?

3.Ċertifikat ta 'Allinjament Ottiku Awtomatiku SMD PCB Motherboard Tiswija Tagħmir

Ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità,

Dinghua għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.

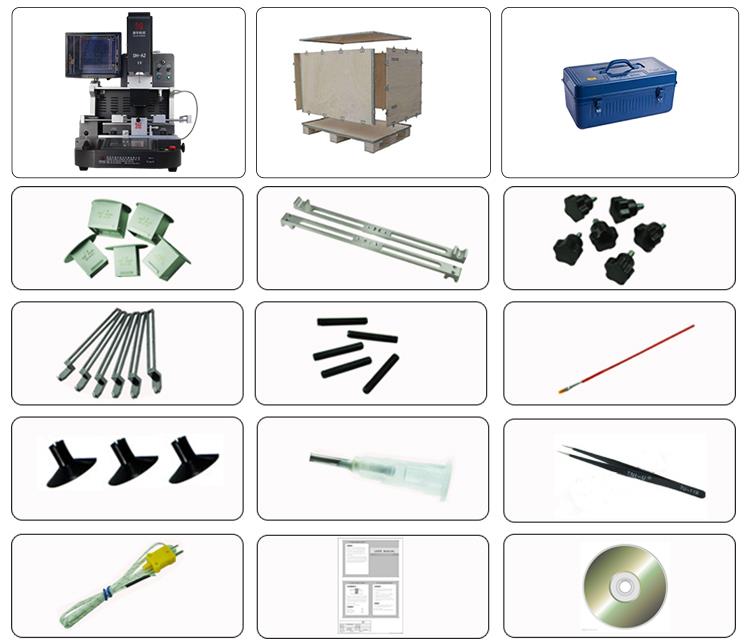

4.Packing & Shipmen



5.Shipment għalSplit Vision Awtomatiku SMD PCB Motherboard Tiswija Tagħmir

DHL/TNT/FEDEX. Jekk trid termini oħra tat-tbaħħir, jekk jogħġbok għidilna. Aħna ser nappoġġjawk.

6. Ikkuntattjana għal Tagħmir Awtomatiku ta 'Tiswija tal-Motherboard SMD PCB

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

Ikklikkja l-link biex iżżid il-WhatsApp tiegħi:

https://api.whatsapp.com/send?phone=8615768114827

7. Għarfien relatat ta 'Tagħmir Awtomatiku ta' Tiswija tal-Motherboard SMD PCB

Ħsarat u Soluzzjonijiet Bażiċi tat-Telefon:

Taqsima 1: Analiżi tal-Ħsara tal-Ibbutjar

1, Kurrent tal-but żgħir (madwar 5-15mA)– Ir-raġuni ewlenija hija li s-CPU mhux qed jaħdem.

• Iċ-ċirkwit tal-arloġġ qed jaħdem ħażin (13M u 32.768K) ​​– Iċċekkja l-vultaġġ, l-AFC, u l-frekwenza.
• Il-kristall tal-arloġġ huwa bil-ħsara – Ibdel il-kristall.
• Il-kristall tal-arloġġ jiġġenera sinjal, iżda ma jilħaqx is-CPU – Iċċekkja l-konnessjoni bejn l-output tal-kristall u s-CPU.
• Il-provvista tal-enerġija tal-kristall tal-arloġġ hija anormali – Iċċekkja l-provvista tal-enerġija jew iċ-ċirkwit tal-provvista tal-enerġija tal-kristall.
• Il-vultaġġ reset huwa anormali - Iċ-ċirkwit reset jista 'ma jkunx qed jaħdem sew (iċċekkja ċ-ċirkwit tal-provvista tal-enerġija jew tubu reset separat).
• Il-provvista tal-enerġija tas-CPU hija difettuża - Normalment ikkawżata mill-enerġija IC li ma toħroġx vultaġġ VCC jew iċ-ċirkwit tal-provvista tal-enerġija ma jiffunzjonax.
• Is-CPU innifsu huwa bil-ħsara - Ibdel is-CPU.

2, Il-kurrent tal-istartjar huwa ta' madwar 30-60mA– Iċ-ċirkwit loġiku qed jaħdem ħażin.

• Iċ-ċirkwit tat-tipa mhux qed jaħdem.
• Kwistjonijiet ta 'provvista ta' enerġija.
• Kwistjonijiet ta' reset (reset tal-power-on jew falliment taċ-ċirkwit reset).
• Problemi tal-għażla taċ-ċippa.
• Il-linji tad-dejta jew il-linji tal-indirizzi qed jaħdmu ħażin.
• Ħsara tat-tipa (ħażna interna jew ħsara fil-librerija tat-tipa).
• Ħsara tas-CPU (ksur intern tas-CPU jew falliment tal-kontrollur, li jwassal għal kurrent mejjet ta' 80-150mA fis-CPUs tas-serje MOBLINK).
• Il-programm tat-tipa huwa korrotta.

3, Kurrent għoli ta' boot (200-600mA)– Ikkawżat minn tnixxija tat-tagħbija tal-provvista tal-enerġija li twassal għal kurrent tal-bidu eċċessiv.

• Biex isewwi ħsarat bħal dawn, huwa meħtieġ li tifhem iċ-ċirkwit u l-komponenti tal-motherboard u l-mod tal-provvista tal-enerġija. Kondensaturi kbar huma tipikament ħdejn dawn il-komponenti, u t-terminali pożittivi ta 'dawn il-capacitors huma konnessi mal-provvista tal-enerġija. Iċċekkja r-reżistenza inversa taċ-ċirkwit biex tiddetermina jekk hemmx tnixxija tal-provvista tal-enerġija.

4, Kurrent kbir meta jinxtegħel– Dan jirreferi għal short-circuit tal-provvista tal-enerġija bejn it-terminals pożittivi u negattivi tal-motherboard, tipikament ikkawżat minn ħsara lil komponenti li jaħdmu bil-batterija bħaċ-ċirkwit tal-amplifikatur tal-enerġija, ċirkwit tal-provvista tal-enerġija, tubu tal-provvista tal-enerġija, ċirkwit tal-iċċarġjar, jew komponenti żgħar konnessi ma ' l-art tal-linja tal-enerġija.

Taqsima 2: Mhux kapaċi Jingħalqu

Jekk it-telefon jista' jinxtegħel u jaħdem b'mod normali iżda ma jistax jintefa, il-kwistjoni ġeneralment tkun fiċ-ċirkwit ta' għeluq:

• Ħsara fil-komponent fiċ-ċirkwit ta 'għeluq.
• Ħsara tas-CPU.
• Iċ-ċirkwit tal-għeluq tal-motherboard huwa skonnettjat (il-provvista tal-enerġija lis-CPU jew iċ-ċirkwit tal-għeluq huwa mfixkel).
• Ħsara IC tal-qawwa.

Taqsima 3: Bidu Awtomatiku

Booting awtomatiku jista 'jseħħ b'żewġ modi: boot ta' livell għoli u boot ta 'livell baxx.

• Boot ta 'livell għoli: Tarf wieħed tal-linja tal-but ta 'livell għoli huwa sfurzat fi stat għoli. It-tort ġeneralment ikun ikkawżat mill-IC tal-qawwa, iċ-ċirkwit tal-but, jew iċ-ċirkwit tal-plagg tad-denb.
• Boot ta 'livell baxx: Il-linja tal-boot tinġibed għal stat baxx, ħafna drabi kkawżat minn ħsarat fiċ-ċirkwit tal-but, ċirkwit tal-enerġija, jew ċirkwit tal-boot tad-denb (peress li xi telefowns għandhom ċirkwit tal-boot tad-denb). Oqgħod attent għall-varistor fiċ-ċirkwit tal-but.

Agere chipset awtomatiku power-on ħsara: It-telefowns chipset Agere jistgħu juru ħsara fl-allarm tal-ħin. Is-sinjal RTC_ALARM huwa konness mal-vultaġġ VRTC permezz ta' resistor ta' aktar minn 300K. Jekk il-vultaġġ huwa anormali, is-sinjal RTC_ALARM jmur baxx, u ċ-ċirkwit tal-arloġġ 32.768KHz jieqaf jaħdem. Dan jikkawża li l-buttuna tonqos peress li ċ-ċirkwit tal-iskannjar tat-tastiera juża l-arloġġ tal-irqad ta '32.768KHz. Is-sostituzzjoni tal-batterija tal-backup issolvi l-kwistjoni.

Taqsima 4: Tfigħ Awtomatiku

Jekk it-telefon jixgħel b'mod normali iżda jintefa awtomatikament:

• It-telefon ma jżommx is-sinjal, li jwassal għal instabbiltà u għeluq tal-provvista tal-enerġija minħabba l-inabbiltà li jinżamm vultaġġ tal-ħruġ stabbli.
