Magni tat-Tiswija tal-Mowbajl SMD

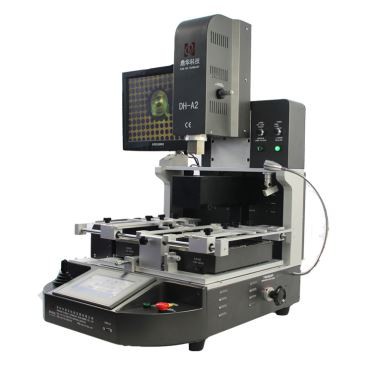

DH-A2 Magni Awtomatiċi tat-Tiswija SMD għal telefon ċellulari, kompjuter, kuxxinett, laptop, PS3, PS4 eċċ.

Deskrizzjoni

Mudell: DH-A2

1.Applikazzjoni tal-Magni Awtomatiċi tat-Tiswija tal-Mowbajl SMD

Solder, reball, desoldering tip differenti ta 'ċipep: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ċippa LED.

2.Vantaġġ ta 'Ajru Hot Awtomatiku

DH-G620 huwa totalment l-istess bħal DH-A2, awtomatikament desoldering, pick-up, tqegħid lura u issaldjar għal ċippa, b'allinjament ottiku għall-immuntar, irrispettivament minn jekk għandekx esperjenza jew le, tista 'tikkontrollaha f'siegħa.

DH-G620

3.Dejta teknika tal-pożizzjonament tal-lejżer Awtomatiku

Qawwa	5300w
Top heater	Arja sħuna 1200w
Ħiter tal-qiegħ	Arja sħuna 1200W. Infra-aħmar 2700w
Provvista ta' enerġija	AC220V±10% 50/60Hz
Dimensjoni	L530 * W670 * H790 mm
Pożizzjonament	Appoġġ tal-PCB V-groove, u b'apparat universali estern
Kontroll tat-temperatura	Termokoppja tat-tip K, kontroll ta 'ċirku magħluq, tisħin indipendenti
Preċiżjoni tat-temperatura	+2 grad
Daqs tal-PCB	Max 450 * 490 mm, Min 22 * 22 mm
Irfinar tal-bank tax-xogħol	± 15mm 'il quddiem/lura, ± 15mm lemin/xellug
Ċippa BGA	8080-11mm
Spazjar minimu taċ-ċippa	0.15mm
Sensor tat-Temp	1 (mhux obbligatorju)
Piż nett	70kg

4.Strutturi ta 'Infrared CCD Camera Awtomatika

5.Għalfejn l-arja sħuna reflow Awtomatika SMD Mobile Phone Tiswija Magni hija l-aħjar għażla tiegħek?

6.Ċertifikat ta 'Allinjament Ottiku Awtomatiku

Ċertifikati UL, E-MARK, CCC, FCC, CE ROHS. Sadanittant, biex ittejjeb u tipperfezzjona s-sistema ta 'kwalità, Dinghua għadda ċertifikazzjoni tal-verifika fuq il-post ISO, GMP, FCCA, C-TPAT.

pace bga rework station

7.Packing & Ġarr

8.Shipment għalSplit Viżjoni Awtomatika

DHL/TNT/FEDEX. Jekk trid terminu ieħor tat-tbaħħir, jekk jogħġbok għidilna. Aħna ser nappoġġjawk.

9. Gwida tal-operat

10. Ikkuntattjana

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

Ikklikkja l-link biex iżżid il-WhatsApp tiegħi:

https://api.whatsapp.com/send?phone=8615768114827

11. Għarfien Relatat

Kif tiffissa telefon?

Jekk mowbajl jitkisser, hemm żewġ sitwazzjonijiet possibbli: Waħda hija li l-ħardwer tal-mowbajl ikun bil-ħsara, u l-oħra hija li s-softwer tal-mowbajl qed jaħdem ħażin. Il-ħardwer jista 'jinkludi komponenti bħall-iskrin, il-batterija, u partijiet oħra. Jekk is-softwer huwa l-kwistjoni, jista 'jkun minħabba problemi bħal falliment tal-magna li jteptep, is-sistema ma tibbottx, jew żbalji fl-operat li jirriżultaw fit-tħassir aċċidentali tas-softwer.

Skrin miksur:Jekk l-iskrin tiegħek jitkisser, tista 'jew teħodha f'ħanut tat-tiswija tal-mowbajl, jew jekk tħossok kunfidenti, tista' tixtri skrin ta 'sostituzzjoni u tibdilha lilek innifsek. Wieħed mill-kollegi tiegħi jagħmel dan.
Softwer tas-sistema mħassar:Jekk aċċidentalment tħassar is-softwer tas-sistema u t-telefon m'għadux jaħdem sew, ser ikollok bżonn terġa' tflash. Jekk ħadt is-sistema ħażina jew ikkawżat li t-telefon ma jaħdimx ħażin, hemm ukoll soluzzjonijiet ta 'tiswija disponibbli biex tirrestawra s-sistema. L-aħjar għażla hija li tfittex għajnuna fuq fora ewlenin.
Identifikazzjoni tal-problema:Jekk it-telefon tiegħek jitkisser, huwa importanti li ssib is-soluzzjoni korretta. Pereżempju, jekk il-kwistjoni hija bis-sistema tat-telefon ċellulari, għandek tikkuntattja l-appoġġ għall-marka u l-mudell tat-telefon speċifiku tiegħek. Tekniku jista 'jgħin biex iwieġeb il-mistoqsijiet tiegħek. Huwa probabbli li ħafna nies online qed jiffaċċjaw l-istess kwistjonijiet, u permezz ta 'diskussjoni, il-problema tista' tiġi solvuta.

Kif Tissewwa t-Telefown Tiegħek?

Metodu ta 'wweldjar ta' tiswija:Qabel ma twettaq l-iwweldjar tat-tiswija, iddijanjostika l-unità difettuża billi tanalizza l-prinċipju tax-xogħol taċ-ċirkwit. Imbagħad, wettaq iwweldjar ta 'tiswija ta' "żona kbira" fuq l-unità difettuża, li tinvolvi l-issaldjar mill-ġdid tal-ġonot tal-istann rilevanti u suspettati.
Metodu tal-kejl tal-vultaġġ:Wara li tixgħel il-mowbajl, kejjel diversi punti ewlenin taċ-ċirkwit. Billi tqabbel il-vultaġġ imkejjel mal-valur ta 'referenza, tista' tidentifika malajr il-firxa tal-ħsara u l-komponent difettuż.
Metodu ta' osservazzjoni kurrenti:It-tekniku jista 'jiddetermina l-post approssimattiv tal-ħsara billi josserva l-kurrent fit-telefon ċellulari waqt standby u tħaddim.
Metodu tal-kejl tar-reżistenza:Dan il-metodu jinvolvi l-kejl tar-reżistenza tal-komponenti bl-użu ta 'multimeter biex jiddetermina jekk il-komponenti humiex qed jaħdmu sew.
Metodu ta' sostituzzjoni:Il-metodu ta 'sostituzzjoni jinvolvi l-iskambju ta' komponenti difettużi ma 'dawk funzjonali. Meta tuża dan il-metodu, kun żgur li l-komponenti ta 'sostituzzjoni huma normali u tal-istess tip.
Metodu tat-tindif:Minħabba l-mobilità tat-telefowns ċellulari, it-trab u l-umdità jistgħu jidħlu faċilment, għalhekk it-tindif tal-bord taċ-ċirkwit huwa pass importanti fil-manutenzjoni tal-mowbajl. Meta tnaddaf, l-iskrin tal-wiri, ir-riċevitur, il-mikrofonu, ir-ringer u l-vibratur għandhom ġeneralment jitneħħew mill-bord taċ-ċirkwit. Il-bord taċ-ċirkwit imbagħad jitnaddaf bl-użu ta 'tindif ultrasoniku b'alkoħol assolut.
Metodu ta' pont:Dan il-metodu ħafna drabi jintuża għal telefowns ċellulari li ġew imsadda b'mod sever, u jikkawża interruzzjonijiet taċ-ċirkwit. It-tiswija ssir bl-użu ta 'wajer enameled irqiq u ta' saħħa għolja biex jgħaqqad il-konnessjoni.
Metodu tal-mess:Dan il-metodu jintuża għat-tiswija taċ-ċirkwit tal-provvista tal-enerġija, ċirkwiti sensittivi għat-temperatura fl-amplifikatur tal-qawwa, u swiċċijiet elettroniċi. Meta dawn iċ-ċirkwiti jkollhom problemi, it-temperaturi tal-wiċċ tagħhom isiru anormali. Billi tmiss il-komponenti ta 'dawn iċ-ċirkwiti, tista' tiġġudika jekk humiex difettużi.
